Delt sykkelantenne

Shared Bike Antenna er en dedikert IoT RF-antenne spesielt designet for å integreres i det smarte låsehuset til delte sykler og e-sykler. Den krever ikke ekstern eksponering utover enhetens kabinett, i stedet plasseres den direkte rundt låsens PCB eller innenfor reservert intern plass i låsehuset. På grunn av den begrensede innvendige plassen til smarte låser og elektromagnetisk interferens fra metallhus, batterier, motorer og hovedkortkomponenter, lider konvensjonelle hyllevareantenner for betydelig signaldemping når de er installert. Dette fører til forsinket kjøretøyrapportering, posisjoneringsavvik, unormalt strømforbruk i dvale, og til slutt høyere driftskostnader for vedlikehold. Qianmu Communications' antenne er spesielt optimert og innstilt for det komplekse elektromagnetiske miljøet inne i låsehusene, noe som sikrer stabil kommunikasjon og posisjonssignalutgang i innestengte, lukkede hulrom. Den fungerer som en kjernestøttekomponent for smarte låseløsninger i delte tohjulede kjøretøy.

Arbeidsprinsipp

1. Smart Lock-hovedkortet sender ut et RF-signal gjennom RF-porten, som sendes via en matekabel til den innebygde antennen på den delte sykkelen for stråling.

2. Strålingsenheten konverterer elektriske signaler til elektromagnetiske bølger, som trenger gjennom plastlåshuset og stråler utover, og overfører kjøretøyets plassering, låsestatus, batterinivå og feilinformasjon til en skybasert styringsplattform.

3. Motta fjernopplåsings- og låskommandoer fra basestasjonen, konverter de luftbårne elektromagnetiske bølgene tilbake til elektriske signaler, og send dem til hovedkortet;

4. Impedansjustering utføres for å adressere intern metall- og batteriinterferens, opprettholde en standard 50Ω impedans i trange rom, redusere ekkotap, undertrykke unormalt strømforbruk og forlenge litiumbatteriets levetid.

Kompatibel med støttede enheter

· NBIoT Smart Bike Lock

· 4G Cat.1 delt elsykkel sentrallås hovedkort

· Intern IoT-kommunikasjonsmodul for delte elektriske scootere

· Delte scootere og mobilitetsapparater med innebygde kommunikasjonsterminaler

· Liten utendørs IoT-lås, skaplås med innebygd modul

Kjerneteknologi for produktet

1. Anti-interferensavstemmingsdesign for hulrom: Spesielt kalibrert i et ekkofritt kammer for å adressere elektromagnetisk interferens fra interne metallhus, litiumbatterier og kretskort i smarte låser. Den opprettholder stabil strålingsytelse selv i trange, lukkede rom, og forhindrer effektivt signalsvingninger forårsaket av låsens indre miljø.

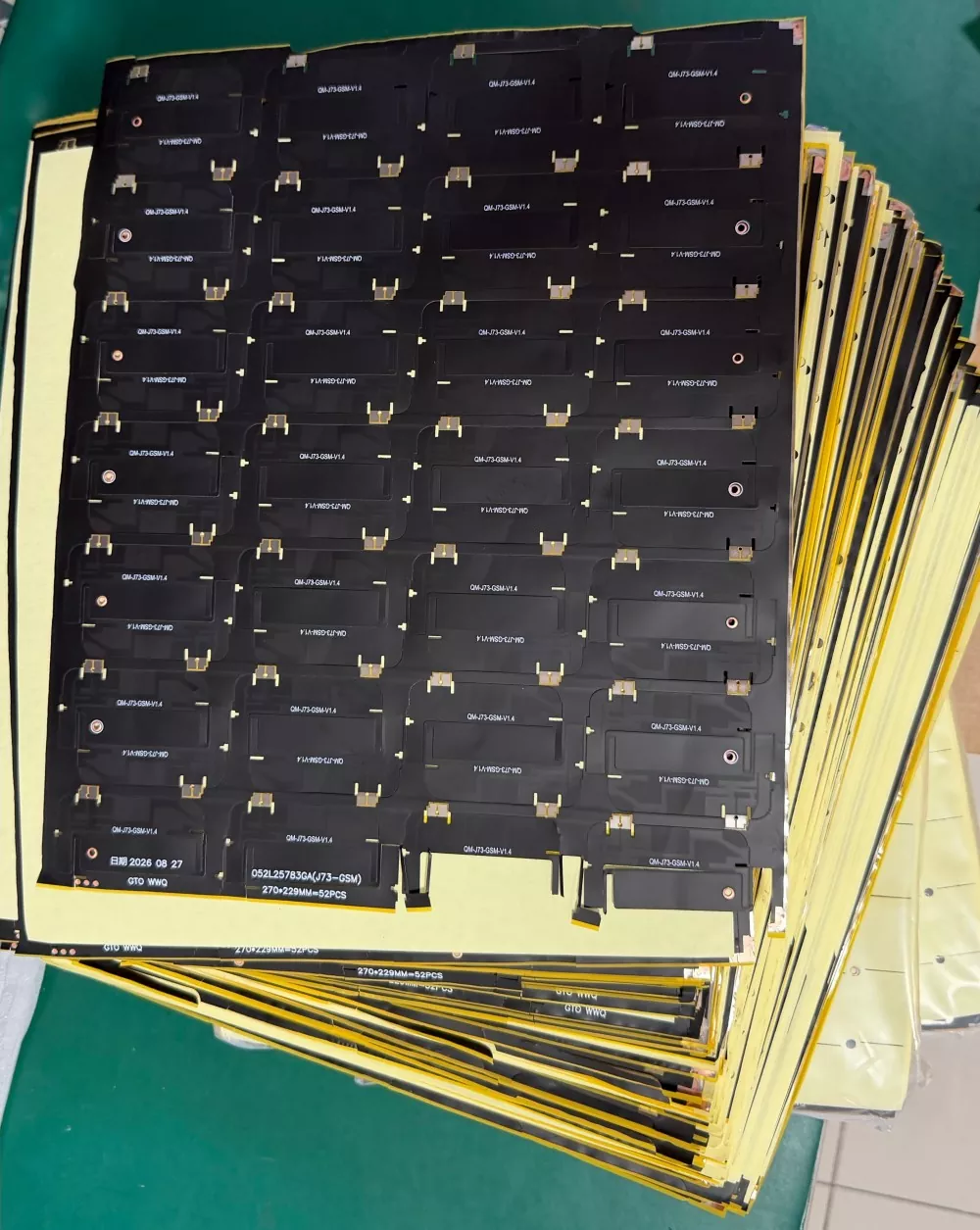

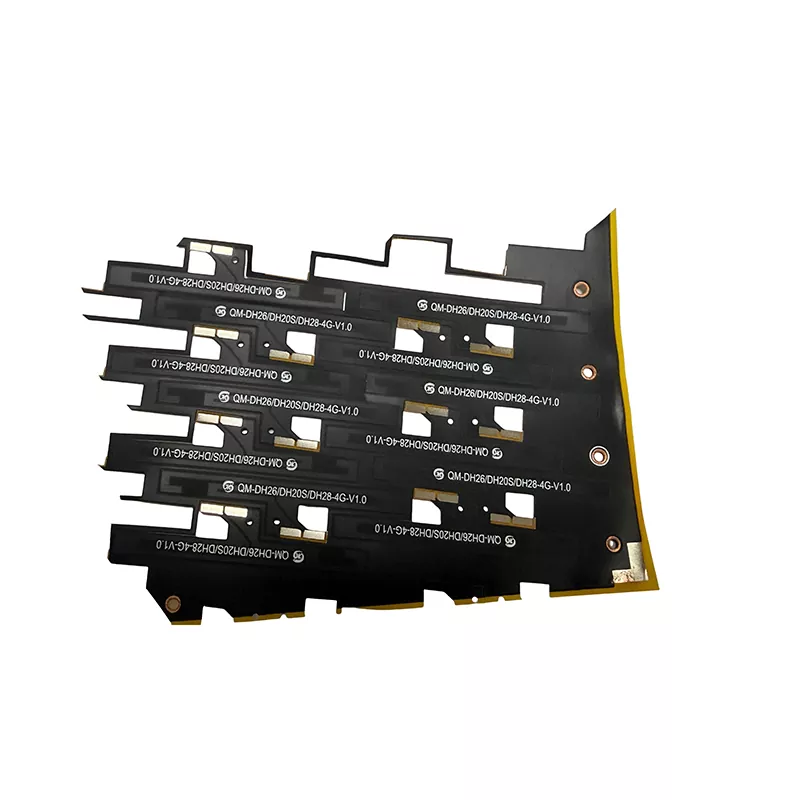

2. Kompakt og slank design, ideell for trange rom inne i låser: tilgjengelig i flere størrelser og konfigurasjoner, med fleksible FPC-, keramikk-, fjær- og PCB-antennealternativer som passer til ulike interne låsdimensjoner. Den tar minimalt med hulrom, noe som gjør det enkelt for konstruksjonsingeniører å integrere i design.

3. Antivibrasjons- og anti-tretthetsfunksjoner: Delte sykler møter ofte humpete veier og langvarige vibrasjoner, noe som lett kan føre til at matetråden brekker eller at loddeforbindelsen løsner. Shared Bike Antenna inkorporerer spenningsbuffrende forsterkning ved kabelutgangspunktet, og den fleksible FPC-versjonen inkluderer ekstra stålforsterkningsplater. Etter å ha gjennomgått 500 timers testing av simulert veivibrasjonspålitelighet, reduserer den produksjonsfeil som ødelagte ledninger betydelig.

4. Laveffekt RF-optimalisering: Optimalisering av RF-koblingstap reduserer enhetens overføringsstrømforbruk i komplekse innendørsmiljøer, reduserer systemets totale strømforbruk, forlenger batteribyttesyklusene for individuelle kjøretøy og reduserer frekvensen av vedlikehold på stedet.

5. Fleksible tilpasnings- og utviklingsmuligheter: Kan tilpasses spesifikt i henhold til kundens boligdimensjoner og interne komponentoppsett; støtter enkeltkommunikasjon eller integrerte dobbelfunksjonsantenner som kombinerer kommunikasjon og GNSS-posisjonering; kabellengde, kontakttype og driftsfrekvensbånd er alle justerbare.

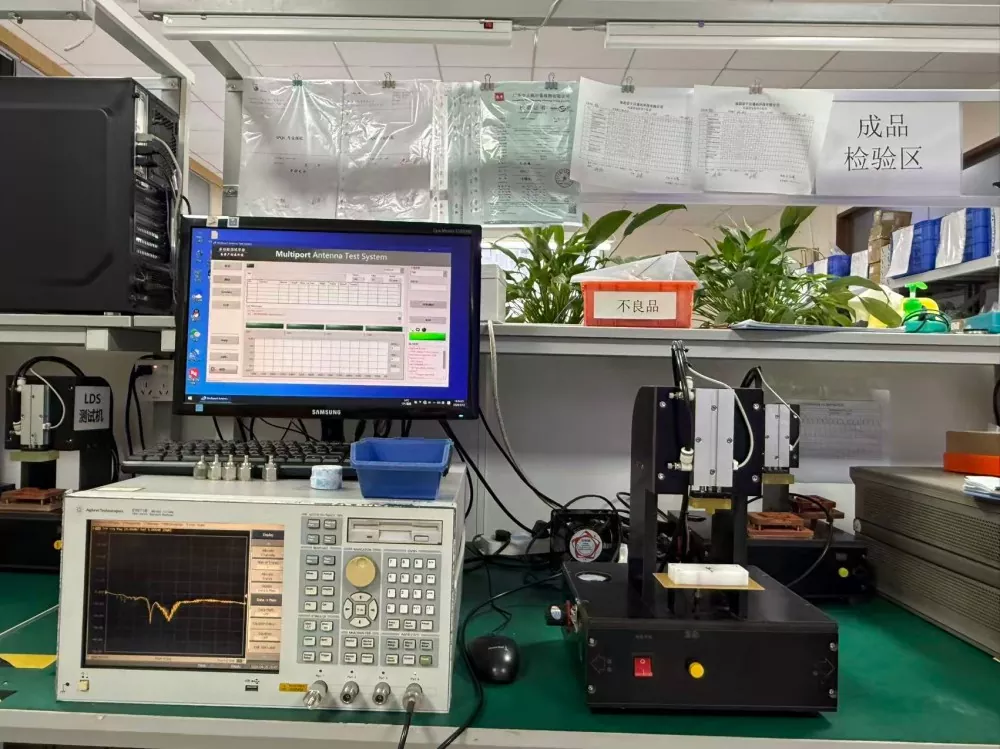

6. Kvalitet sporbar og verifiserbar: Hver batch av produkter beholder mikrobølger ekkofri kammer testrapporter og prøvetaking aldringstest poster. For bulkforsyning av prosjekter kan faktiske måledata leveres sammen med forsendelsen for å oppfylle kravene til prosjektaksept. Som en leverandør med uavhengige FoU-evner, kan vi levere flere prototype-iterasjoner under prøvestadiet.

Hvordan velge en delt sykkelantenne

1. Avklar frekvensbånd og funksjonskrav: Bekreft om prosjektet er NB-IoT eller 4G Cat.1, og om integrert Beidou-GPS dobbel posisjonering er nødvendig. Delte sykkelantenner med identisk utseende, men frekvensbånd som ikke samsvarer, vil resultere i dårlig faktisk ytelse når de brukes inne i låser.

2. Vurder miljøet i det indre hulrommet: vurder størrelsen på det indre rommet, omkringliggende metallkomponenter og batteriplassering. Ikke stol utelukkende på parametere for bare antennekomponenter; faktiske målinger må utføres etter full kapslingsmontering, siden bare borddata ikke kan representere den virkelige ytelsen i faktiske prosjekter.

3. Bekreft strukturelle krav: tilgjengelig plass dimensjoner, installasjon og monteringsmetode, koblingsmodell og tillatt kabellengde på forhånd for å unngå å kjøpe komponenter som ikke kan monteres.

4. Prioriter produsenter med RF-innstillingsmuligheter. Hyllevare generiske produkter er kanskje ikke kompatible med låsekroppen din; en fysisk fabrikk kan justere og optimalisere spesifikt for låsehulrommet ditt, mens handelsmenn vanligvis ikke kan oppnå optimalisering på hulromsnivå.

FAQ

Q1: Betyr høyere antenneforsterkning alltid bedre ytelse?

A: Nei. Innebygde antenner er innesperret i et smalt metallhulrom; bare å forfølge høy forsterkning kan føre til impedansfeil, som igjen fører til en kraftig økning i det totale strømforbruket. For delte sykler må den innebygde antennen balansere flere faktorer, inkludert hulromsmiljø, strømforbruk, støtmotstand og størrelse, noe som krever matching og justering basert på design av låsekroppen din.

Q2: Hva er fordelene og ulempene med innebygde antenner sammenlignet med eksterne antenner?

A: Fordeler med innebygde antenner: rent enhetsutseende uten synlige komponenter, eliminerer risikoen for skade, brudd eller tap forbundet med eksterne antenner. Ulemper: større interferens fra interne metalldeler i låsehuset, som krever høyere presisjon i antenneinnstilling. Hvis prosjektet ditt involverer storskala utplassering i høyhus eller underjordiske garasjer, er grundig testing og evaluering på stedet avgjørende.

Spørsmål 3: Kan vi lage en 4G-kommunikasjon + GPS BeiDou dual-function delt sykkelantenne?

A: Støttes. Den integrerte designen med to antenner reduserer interne ledninger, og kontakter og kabler kan tilpasses etter behov.

Q4: Hva er retningslinjene for produktgaranti?

A: Under normal installasjon og bruk gir vi garanti for elektriske feil på selve produktet som ikke skyldes menneskelig skade. Problemer som oppstår fra feil installasjon, kraftig trekking av kabler eller skade forårsaket av kompresjon under montering dekkes imidlertid ikke av garantien. Vi vil også gi retningslinjer for installasjon for å unngå slike problemer.
