Body Cam GPS-antenne

Hva er en Body Cam GPS-antenne

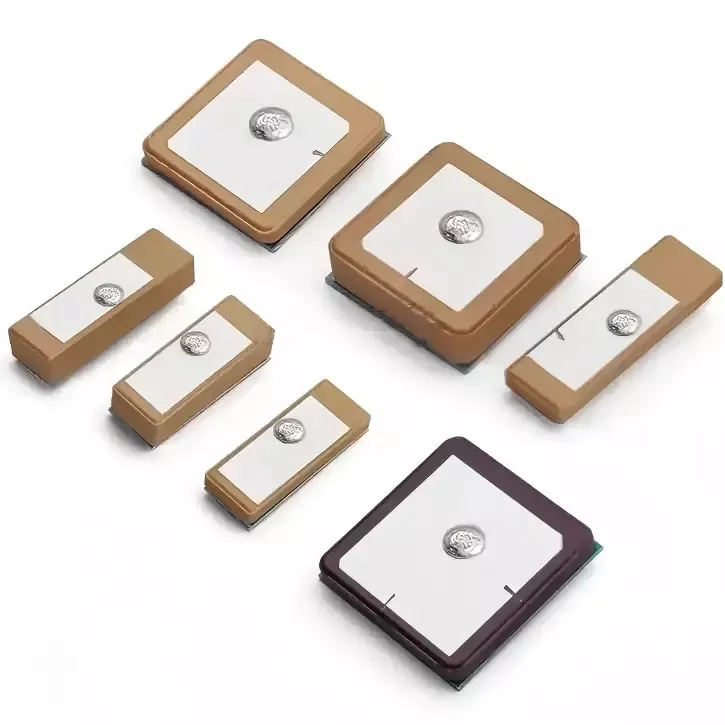

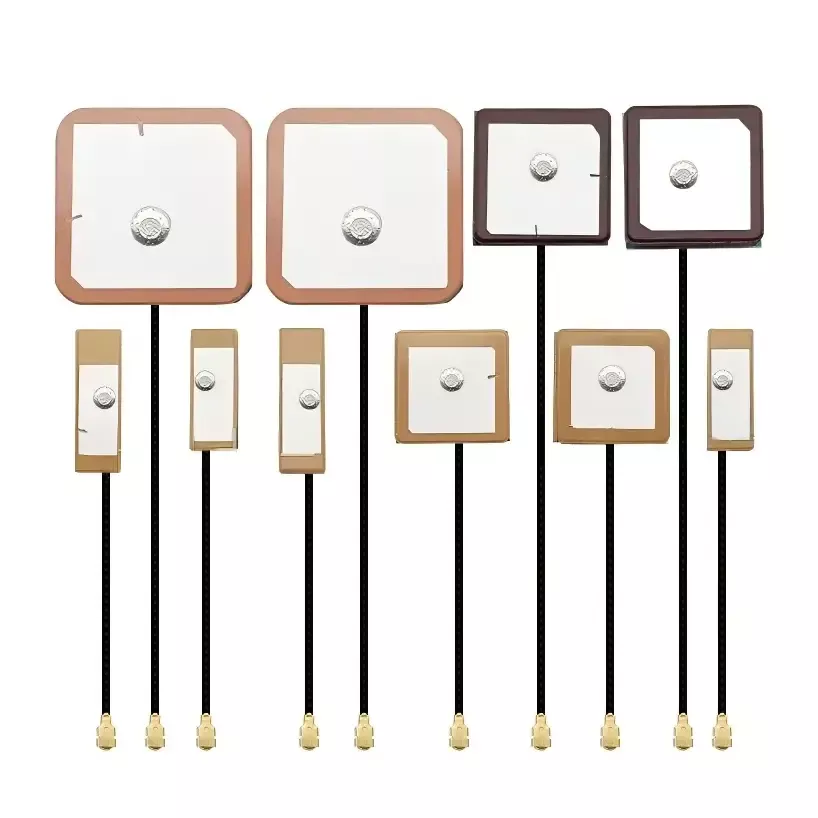

Body Cam GPS Antenna er en industriell GNSS keramisk patch-antenne som er spesielt designet for en-soldat rettshåndhevelsesbevisinnsamlingsterminaler. Den er kompatibel med flere satellittsystemer, inkludert GPS, BeiDou, GLONASS og Galileo, og har en høyrehånds sirkulær polarisering (RHCP) struktur for å tilpasse seg polarisasjonskarakteristikkene til globale satellittnavigasjonssignaler.

Med en robust keramisk antennedesign, tilbyr den utmerket retningsevne og sterk miljøtilpasning. Selv under utfordrende forhold som kroppsbårne hindringer, metallskjerming fra utstyr, blokkering av bybygninger eller høyhastighets mobile operasjoner, leverer den stabile posisjonsdata. Dette sikrer nøyaktige og sporbare geolokaliseringsvannmerker for audiovisuelle rettshåndhevelsesopptak, noe som muliggjør etablering av en komplett og kompatibel beviskjede.

Arbeidsprinsipp

Body Cam GPS-antennen fungerer basert på profesjonelle RF-mottaksprinsipper for satellittnavigasjon. Hele arbeidsflyten har blitt verifisert gjennom både ekkofri kammertesting i laboratoriet og virkelige utendørs felttesting, noe som sikrer klar operasjonell logikk og stabil ytelse. Den består først og fremst av tre kjernekomponenter:

1. Satellittsignalinnsamling: Produktet har en kjerne, høy-dielektrisk keramisk dielektrisk brikke som effektivt fanger L1-bånds satellittnavigasjonssignaler i luften. Med en dedikert høyrehånds sirkulær polarisasjonsdesign reduserer den effektivt signaldemping forårsaket av enhetsrotasjon eller menneskelig kroppsobstruksjon, og løser vanlige problemer som dårlig signalmottak og mislykket satellittinnsamling i urbane områder med tette bygninger eller fjellrike og avsidesliggende områder hvor flerveisrefleksjoner er utbredt.

2. Signalfiltrering og antiinterferens: Antennen har en integrert presisjonsimpedanstilpasningskrets som automatisk filtrerer ut støyinterferens generert av 4G/5G-modulen, Wi-Fi-modulen og batteristrømforsyningen i kroppskameraet. Den isolerer rene GNSS-satellittsignaler, og eliminerer effektivt posisjonsavvik, hopppunkter og baneavbrudd forårsaket av intern RF-krysstale.

3. Dataparsing og utgang: Det filtrerte og optimaliserte stabile satellittsignalet overføres til enhetens hovedkortposisjoneringsbrikke, som i sanntid analyserer nøyaktige bredde- og lengdegrad, hastighet, tid og høydedata. Denne informasjonen synkroniseres samtidig som geolokaliseringsvannmerker for innspilte video- og lydfiler under rettshåndhevelsesoperasjoner, noe som muliggjør full sporing, sporbarhet og avspilling av håndhevelsesbaner.

Installasjons- og bruksveiledning

1. Valg av installasjonssted

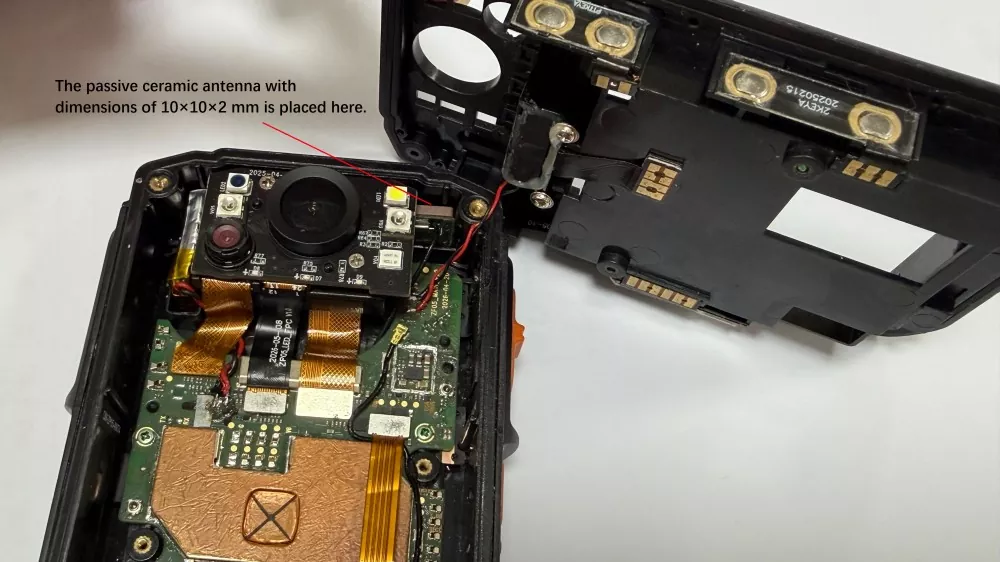

Det keramiske antennens kjerneområde må ikke dekkes direkte eller blokkeres av metallhus, battericeller eller metallbraketter. Det anbefales å installere enheten i et ikke-metallisk område over det indre av kroppskameraet, og holde en sikker avstand på minst 15 mm fra 4G/5G- og Wi-Fi-antenner for å unngå samkanalinterferens og sikre uhindret mottak av satellittsignaler.

2. Sveise- og fikseringsspesifikasjoner

For keramiske antenner av pinnetype, sørg for at loddeforbindelsene er fulle, uten kaldlodding, tapt lodding eller løslodding. For SMT overflatemonterte produkter, følg strengt fabrikkens monteringsprosessstandarder for å oppnå flat og sikker justering på PCB-overflaten. Unngå å bruke overdreven kraft på den keramiske brikken under monteringen for å forhindre interne mikrosprekker og eliminere potensielle skjulte signalfeil senere.

3. Beskyttelse mot interferens

Etter at antennen er installert, bruk isolasjonstape for å isolere antennen fra strømmodulen og høyeffektområdet på hovedkortet for å redusere elektrisk interferens. Før antennekablene slik at de ikke går parallelt med kraftledninger over lange avstander, og forhindrer dermed signalsvingninger og ustabil posisjonering ved kilden.

4. Fullfør standarder for maskinfeilsøking og verifisering

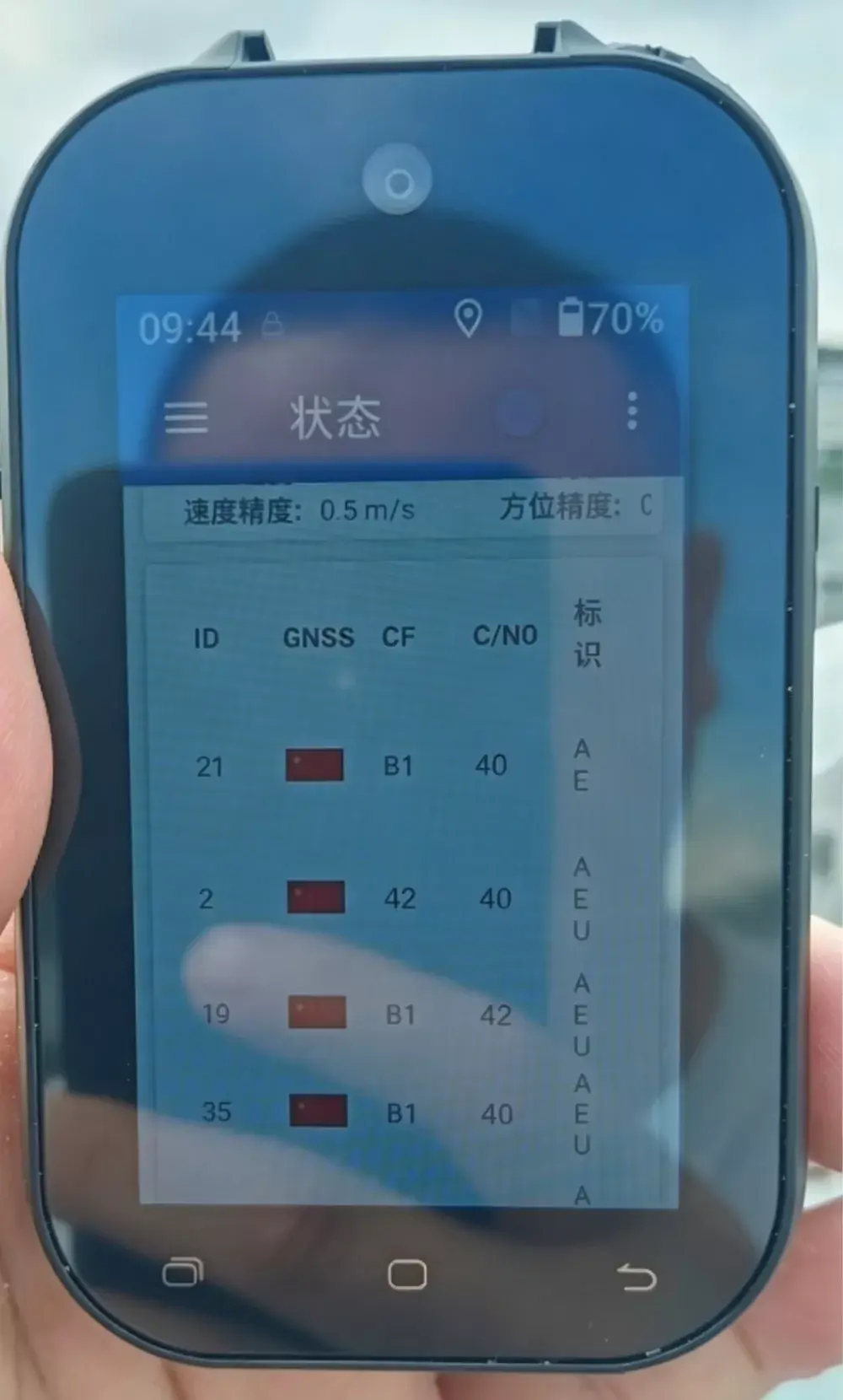

Etter at enhetsmonteringen er fullført, må testing av stjerneanskaffelse i den virkelige verden utføres; innendørs enkeltbordstesting alene er utilstrekkelig. Nøkkelparametere som skal verifiseres inkluderer antall satellitter innhentet under kald- og varmstart, posisjoneringsnøyaktighet og banekontinuitet, for å sikre at antenneytelsen oppfyller spesifikasjonene etter sluttmontering og forhindrer batchkvalitetsproblemer.

Hvordan velge en kvalifisert GPS-antenne

Mange anskaffelses- og utstyrsutviklingspersonell mangler RF-ekspertise, noe som ofte fører til at de kjøper sivile antenner til lave priser. Dette resulterer i substandard produktytelse, mislykket prosjektaksept og storskala ettersalgsfeil. Basert på mange års bransjeerfaring, har vi oppsummert fire kjernekriterier for valg av antenner for industrielt håndhevingsutstyr:

1. Prioriter spesialiserte materialer av industrikvalitet: eliminer bruken av vanlige sivile keramiske råmaterialer, og må velge industrielle keramiske underlag med bred temperaturtoleranse og anti-interferensegenskaper som er egnet for komplekse driftsforhold, og sikrer langsiktig stabil ytelse i ekstreme utendørsmiljøer.

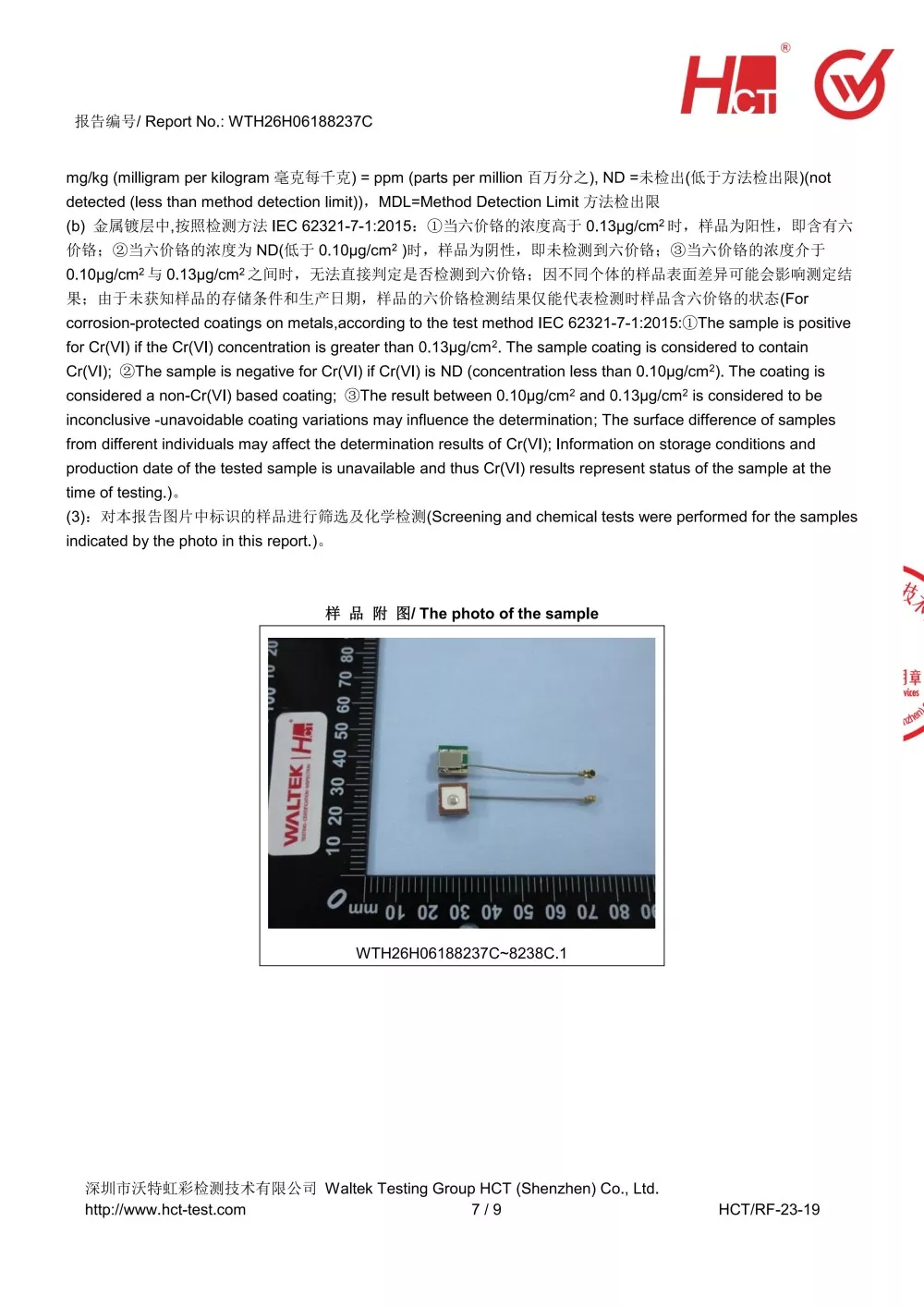

2. Fokuser på faktiske testdata, avvis teoretiske parametere: De fleste produsenter på markedet gir kun teoretiske spesifikasjoner uten teststøtte i den virkelige verden. Anerkjente originale produsenter kan tilby mørkeromstestrapporter, utendørs felttestvideoer og aldringstestdata ved høy-lav temperatur – parametre som er ekte og verifiserbare.

3. Velg spesialiserte optimaliserte produkter for rettshåndhevelsesutstyr: Standard navigasjonsantenner er ikke optimalisert for sameksistens av flere antenner, metallskjerming eller menneskelig kroppsobstruksjon i rettshåndhevelsesutstyr, noe som gjør dem uegnet for bruksforhold for enheter med én soldat. Det er viktig å velge spesialdesignede antenner som er spesielt skreddersydd for polititerminaler for å løse kjerneproblemet med intern RF-interferens.

4. Prioriter direkte samarbeid med kildefabrikker: Velg kinesiske produsenter med integrerte muligheter innen FoU, prøvemodifisering, masseproduksjon og ettersalgsservice. Dette muliggjør rask tilpasning, stabil forsyning, rask ettersalgsstøtte og unngår problemer som prispåslag fra mellommenn og kommunikasjonshull i teknisk koordinering.

FAQ

Q1: Kan denne keramiske antennen være kompatibel med alle merker kroppsbårne kameraer?

Kompatibel med det store flertallet av kommersielt tilgjengelige 4G/5G kroppsbårne politikameraer, eksplosjonssikre bevisinnsamlingsterminaler og utendørs inspeksjonskameraer, samtidig som de støtter tilpassede ikke-standardkonfigurasjoner som er skreddersydd nøyaktig til enhetens struktur, grensesnitt og dimensjoner.

Spørsmål 2: På hvilke spesifikke måter overgår en keramisk antenne en FPC-antenne?

Kjerneforbedringene inkluderer raskere satellittinnsamling, redusert posisjonsfeil, uavbrutt sporing og betydelig forbedret ytelse mot interferens, antivibrasjon og temperaturmotstand – alt fra ekstrem kulde til høy varme. Disse oppgraderingene løser fullstendig posisjoneringsfeil under komplekse utendørsforhold og reduserer ettersalgsservicepriser for utstyr betydelig.

Q3: Støtter du tilpasning, prøvetaking og små prøvebestillinger?

Støtte! Som en direkte produsent tilbyr vi prototyping, prøvebestillinger i små partier og masseproduksjonstjenester i stor skala, fullt tilpassbare i henhold til kundenes tegninger og ytelseskrav.

Q4: Kan produktet brukes til utenlandsk eksport? Er alle nødvendige sertifiseringer fullført?

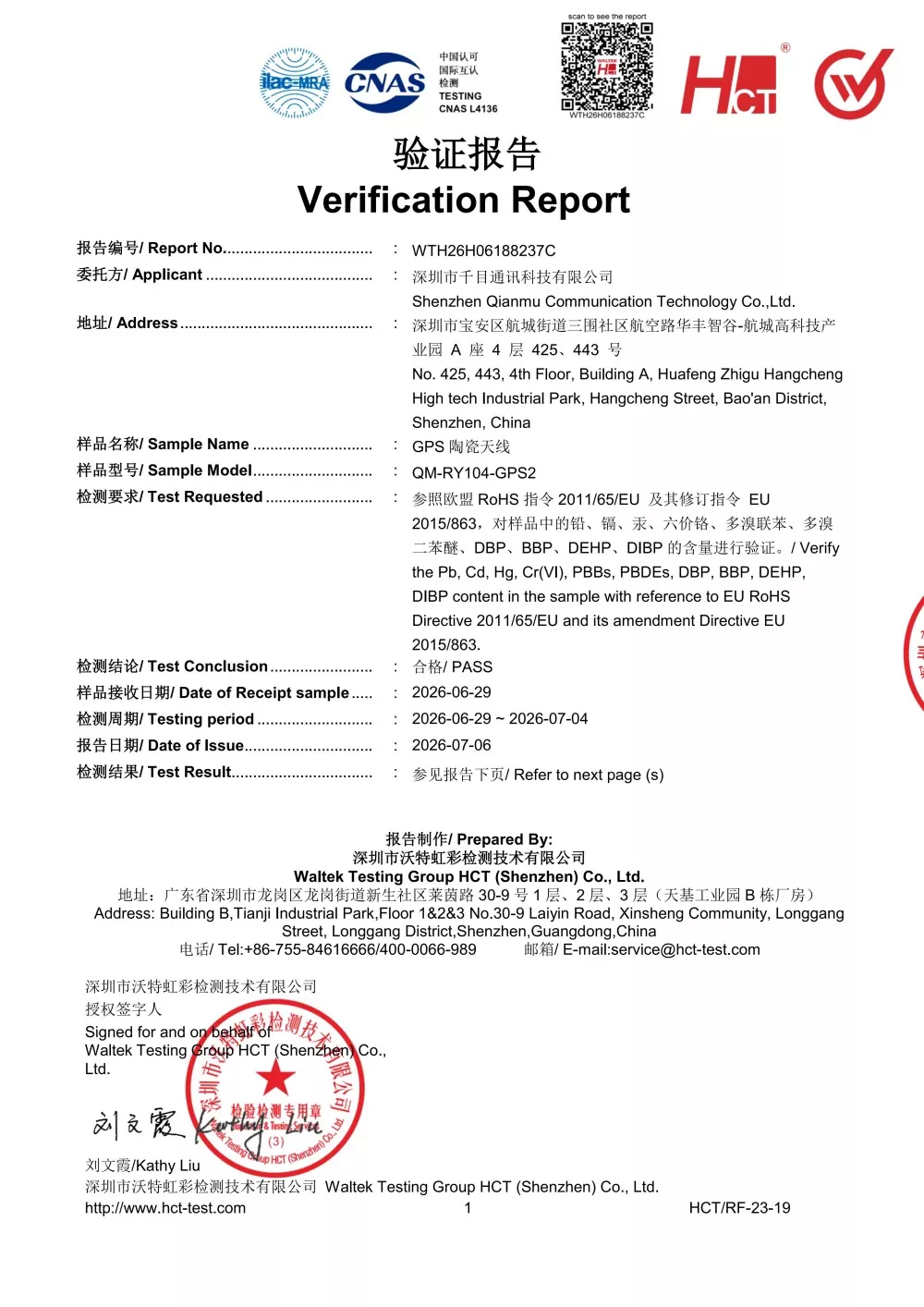

Alle produktene leveres med full eksportsertifisering inkludert CE, FCC og RoHS, som oppfyller globale standarder og muliggjør bekymringsfri eksport til Europa, Amerika, Sørøst-Asia, Midtøsten og alle andre regioner.

Q5: Er produktets ytelse stabil under ekstreme høye og lave temperaturforhold?

Produktet har en bred-temperaturdesign av industrikvalitet, som har gjennomgått strenge høy-lavtemperatur-aldringstester, med minimal ytelsesforringelse i miljøer som strekker seg fra -40 °C til +75 °C, noe som gjør det fullt egnet for utendørs, gruvedrift, ekstrem kulde og høye temperaturforhold døgnet rundt.
