Kroppsslitt kamera 4G/5G-antenne

Shenzhen Qianmu Communication Technology Co., Ltd. er en innenlandsk FoU- og produksjonskildefabrikk for kroppsslitte kamera 4G/5G-antenner.

Vi har utviklet en intern FPC bredbånds Sub6G innebygd antenne, kompatibel med 4G LTE og mainstream nasjonale og internasjonale 5G Sub6G frekvensbånd. Antennen har gjennomgått spesialisert ytelsesoptimalisering for å møte utfordringene med kompakt enhetsplass, metallskjerming, batteriinterferens, signaltap på grunn av slitasje på menneskekroppen og tøffe feltdriftsforhold.

Antennen bruker pålitelig PI fleksibelt underlag og er montert med industrielt lim, noe som gjør den egnet for kompakte enhetsstrukturer. Alle produktene gjennomgår full OTA-simuleringstesting i ekkofrie kamre for å gjenskape virkelige driftsmiljøer. VNA- og OTA-testposter arkiveres etter produksjonsbatch, og inspeksjonsrapporter kan leveres på forespørsel.

Profesjonell teknisk definisjon

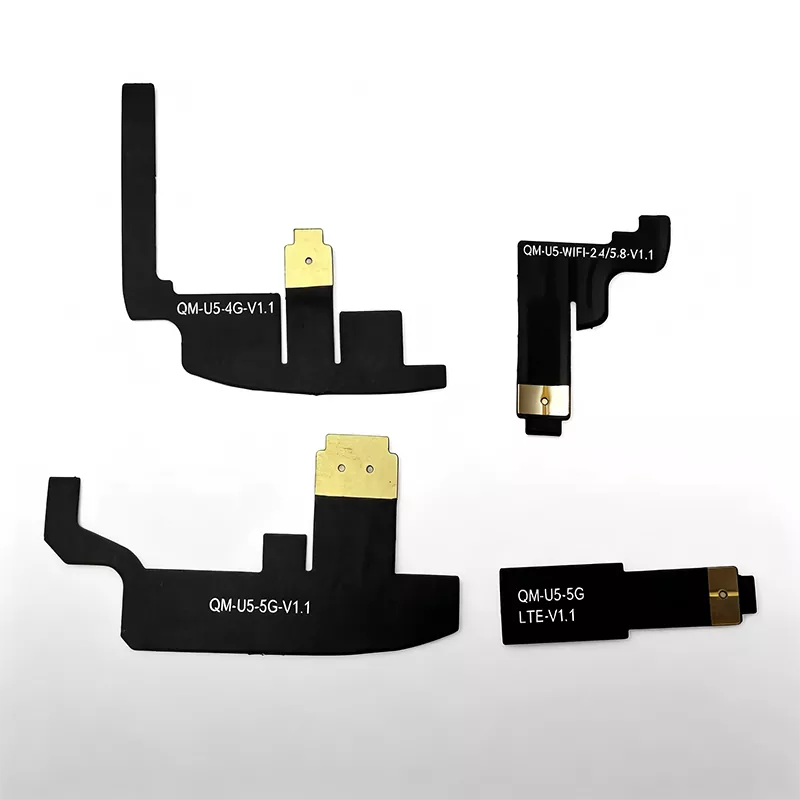

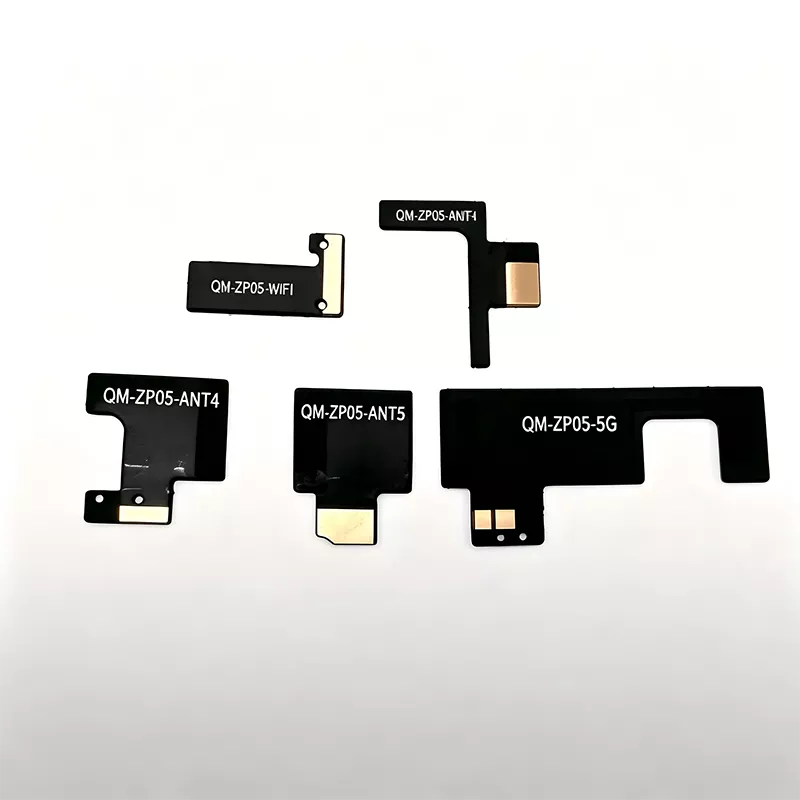

Vår Body Worn Camera 4G/5G-antenne er en bredbånds PIFA FPC fleksibel innebygd Sub6G-antenne. Den støtter LTE-bånd B1/B3/B5/B8/B20/B38/B40 og mainstream 5G Sub6G-bånd N41/N78/N79. Antennen bruker et vibrasjonsbestandig, saltspraybestandig, svært bøyelig PI-filmsubstrat, kombinert med industrielt høytemperatur dobbeltsidig lim og U.FL/IPEX RF-tilførselslinje, noe som gjør den ideell for intern installasjon i kroppsbårne kameraer.

I motsetning til konvensjonelle IoT FPC-antenner, inkluderer designfasen full-system 3D-simulering, inkludert metallkabinett, litiumbatteri, kamerabrakett, hovedkortskjolddeksel og menneskekroppsfantommodell i simuleringsmiljøet.

Forhåndstilpasset med 50Ω impedans på fabrikken, og samtidig utsatt for testing av fall, temperatursvingninger, saltspray og fuktighetspålitelighet. Dette reduserer arbeidsbelastningen for kundesystemintegrering og forkorter utviklingssyklusen for politiets maskinvareprosjekter.

Komplett arbeidsprinsipp for antenne

Hele antennen består av en FPC-stråleleder, et industrielt klebende baksidelag, en U.FL-koaksialmater og et hovedkort RF-tilpasningsnettverk, som muliggjør toveis konvertering av høyfrekvente elektromagnetiske bølger for å oppnå 4G/5G mobilsignaloverføring og mottak.

Under overføring konverterer opptakerens kommunikasjonsmodul videostrømmer, SOS-varsler og lokaliseringsdata til høyfrekvente elektriske signaler, som overføres via koaksialkabel til FPC-resonansstrukturen. Disse signalene konverteres deretter til 4G/5G elektromagnetiske bølger for ekstern stråling, og sender bevisinformasjon til basestasjonen.

Under mottak fanger antennen opp elektromagnetiske bølger fra basestasjonen og konverterer dem til elektriske signaler, som deretter sendes tilbake til modulen for å fullføre planleggingskommandoen og fjernparametermottak.

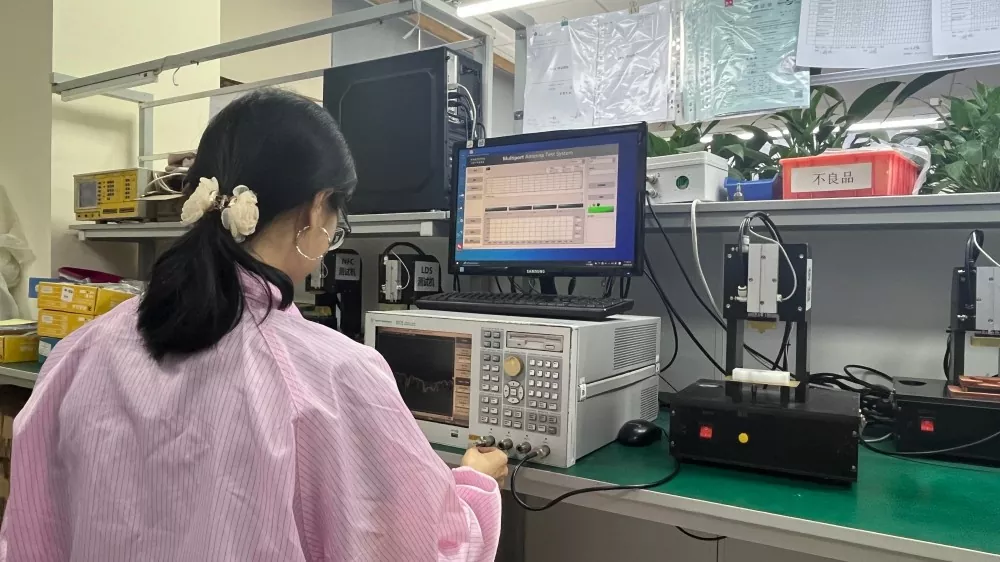

For å kompensere for RF-tap forårsaket av slitasje på den menneskelige ryggen, forbedres ytelsen gjennom simulering i et ekkofritt kammer ved bruk av en menneskekropps fantommodell, noe som resulterer i en 22,8 dB forbedring i TIS-mottaksfølsomhet sammenlignet med konvensjonelle FPC-antenner. Under simulerte bruksforhold er effektiviteten til en standardantenne for LTE B8 bare 40,46 %, mens Qianmus antenne oppnår ≥52 % for LTE lavfrekvens og ≥47 % for 5G N78. Hver batch gjennomgår prøvetaking og retesting med VNA, med testkurver og produksjonsposter arkivert for kundeverifisering.

Kompatible enheter og tilbehør

Kompatibel med sluttenheter

1. Offentlig sikkerhet og trafikkpoliti 4G/5G høyoppløselig rettshåndhevelseskamera

2. Kroppskamera for byforvaltning, veiadministrasjon og audiovisuell bevisinnsamling av brannvesen

3. Eksplosjonssikker egensikker rettshåndhevelsesopptaker for kjemisk industri og gruveindustri

4. Power Inspection Single Soldier Recording Terminal

5. Oversjøisk eksport 4G/5G enkeltsoldat rettshåndhevelsesenhet

Kompatibel kommunikasjonsmodul

- 4G LTE Cat.1 / Cat.4 kommunikasjonsmodul 5G Sub-6GHz innenlands/importert kommunikasjonsmodul 4G+5G+WiFi multi-modus integrert kommunikasjonsmodul

Fabrikkleverte materialer for produksjon

U. FL/IPEX koaksialkabler i forskjellige lengder, armeringsstålplater og høytemperatur, saltbestandig industriell klebende bakside. Tilpassbar kabellengde og kontaktspesifikasjoner basert på hovedkortdesignet for å minimere sekundær prosessering for kundene.

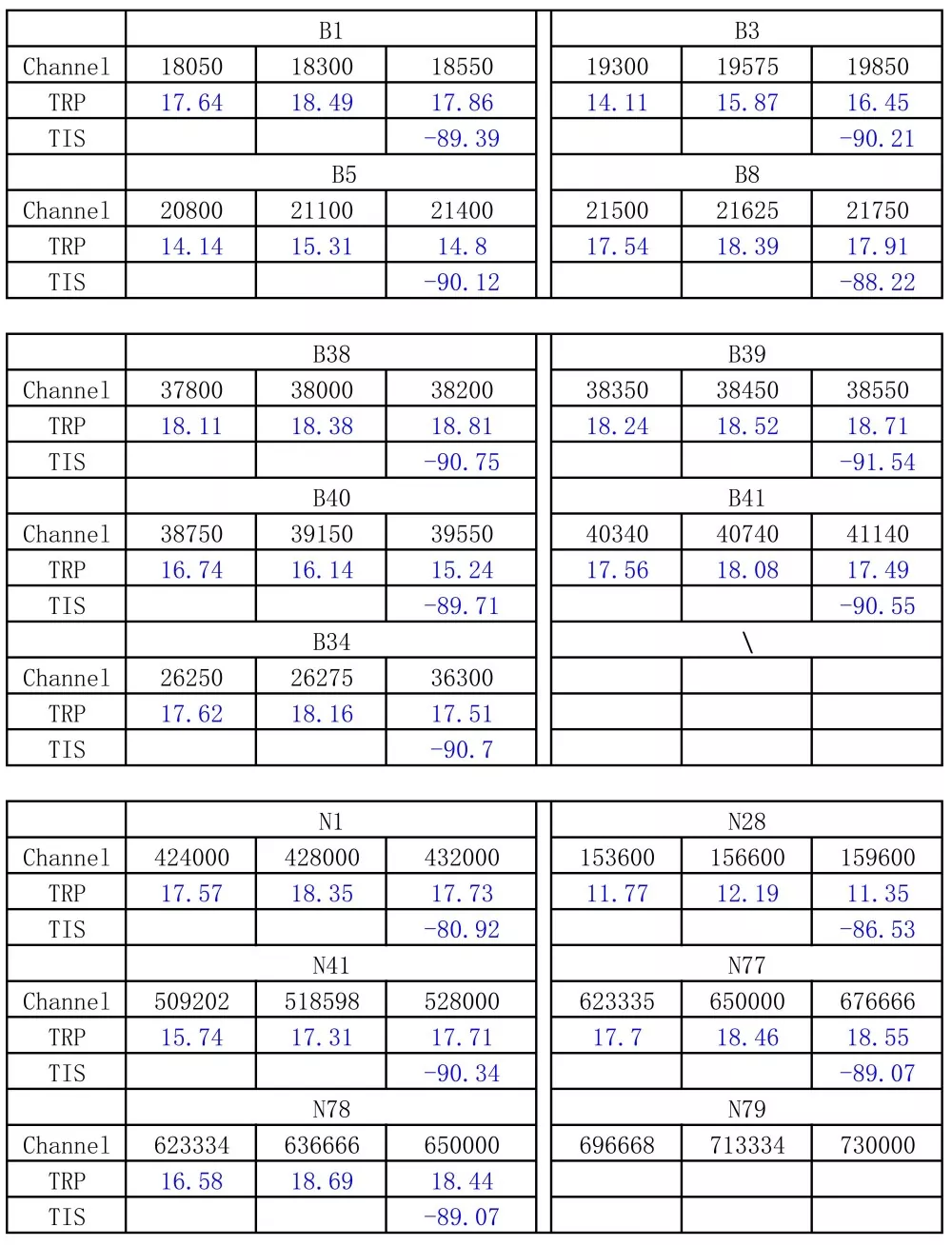

Tekniske spesifikasjoner

Veiledning for anskaffelse og valg av antenner

1. Fokuser på virkelige måledata fra komplette enheter som bæres på kroppen, i stedet for å stole utelukkende på parametere for ledig plass. Typiske produsentdatablad gir målinger tatt på bare brett; ytelsen reduseres betydelig når den er installert i enhetshus og slitt. Når du kjøper, må du alltid be om VNA/OTA-testrapporter i hele systemet og ikke bare stole på teoretiske spesifikasjoner.

2. Prioriter å velge en kildefabrikk med erfaring i å masseprodusere rettshåndhevelsesutstyr for én soldat. Utfordringene til enheter med én soldat ligger i å håndtere forstyrrelser fra metallhus og batterier, slitasje på menneskekroppen og tøffe miljøer. Fabrikker med tidligere prosjekterfaring kan gi tidlige strukturelle og PCB-anbefalinger, noe som reduserer behovet for modifikasjoner av støpeformer og omarbeiding.

3. Skille mellom nasjonale og internasjonale frekvensbånd, og definer klart standarder for pålitelighetstesting. For innenlandske prosjekter, bekreft LTE B1/B3/B5/B8/B20 og 5G N41/N78/N79; for eksportprosjekter, bekreft de tilsvarende oversjøiske frekvensbåndene. Krev fullføring av dråpe-, saltspray- og prøvetakingstester ved høy/lav temperatur. Forbrukerantenner kan ikke oppfylle kravene til politiets feltoperasjoner.

4. Sett pris på RF tekniske tjenester og unngå bare prissammenligning. Prosjektutvikling møter ofte interferens, frekvensavvik og svekket sliteevne. Mellomledd mangler RF-tekniske evner; prioritere produsenter som kan gi layoutanbefalinger og hjelpe til med feilsøking av fullstendige systemfeil.

Hvorfor velge Shenzhen Qianmu Communications

1. Direkte forsyning fra kildefabrikken uten mellommannmerkinger. Intern produksjonslinje håndterer FPC-skjæring, forsterkning, selvklebende bakside og full elektrisk inspeksjon. Konkurransedyktige priser for bulkordrer, støttet langsiktig rammeforsyning, egnet for anbudsprosjekter for politianskaffelser.

2. Vi spesialiserer oss på individuelt soldatutstyr, og har vært dypt involvert i forskning og utvikling i tidlig fase og har lang erfaring med masseproduksjon og utplassering av ulike kroppsbårne kameraer og terminaler for enkeltsoldater. For nye prosjekter kan vi motta 3D-design, gi antenneoppsett og løsninger for klaringsbegrensninger, unngå designfeil og redusere kostnadene for modifikasjon av støpeform.

3. Fleksibel OEM/ODM-tilpasning støtter uregelmessig FPC-skjæring, matelengde, koblingsspesifikasjoner og finjustering av frekvensbånd; standard prøvelevering innen 35 virkedager.

4. Fullstendig støttefunksjoner for utenrikshandel [Bildeplassholder: Samling av sertifiseringsdokumenter (CE, FCC, RoHS, ISO)] Selskapet har uavhengige import- og eksportrettigheter og har komplette sett med kvalifikasjoner. Vi kan gi engelske tekniske spesifikasjoner og testrapporter, støtte FOB Shenzhen handelsbetingelser, og koble til utenlandske sikkerhetsløsningsleverandører og kjøpere.

5. End-to-end teknisk ettersalgsstøtte: I tilfelle 4G/5G-signalavvik i hele enheten, vil RF-ingeniører hjelpe til med å identifisere grunnårsaken (antenne, struktur eller modul) uten å haste tilskrive problemet antenneproblemer. Kontinuerlig teknisk samarbeid tilbys gjennom prøvetesting, pilotproduksjon og masseproduksjon.

FAQ

Q1: Kan Body Worn Camera 4G/5G-antennen deles med Wi-Fi-modulen?

A: Denne antennen er designet for 4G LTE/5G Sub6G mobilbånd. Hvis Wi-Fi-funksjonalitet er nødvendig, anbefales det å konfigurere en separat Wi-Fi-antenne, da deling av samme antenne kan forårsake interferens og forringe mobilkommunikasjonsytelsen.

Q2: Det kroppsbårne kameraet har et uregelmessig indre hulrom; støtter antennen tilpasset kutting for å passe til slike former?

A: Støtter tilpasset skjæring. Klienten gir 3D-tegninger av foringsrøret, og vi vurderer tilgjengelig plass for å foreslå en formdesign, komplett prototyping og gjennomføre tester i den virkelige verden med full enhetstilpasning.

Spørsmål 3: Er det noen andre måter å sikre en FPC-antenne på enn å bruke selvklebende bakside?

A: For masseproduksjon av kroppsbårne kameraer med kompakte hus, er industriell liming den vanlige metoden. ZIF-kontakter opptar betydelig plass og brukes sjelden; skruklemming over antennelederområdet er strengt forbudt, da det kan skade antennen og føre til feil ved støt.

Spørsmål 4: Er dårlig 4G/5G-signal på et kamera som bæres på kroppen alltid på grunn av problemer med antennekvaliteten?

A: Ikke nødvendigvis. De fleste signalproblemer stammer fra utilstrekkelig klaring, antenner som er nær metalliske interferenskilder, løse kontakter eller mangel på simulering av menneskekroppen. Ingeniører kan reprodusere driftsforholdene for nøyaktig å identifisere årsaken til problemet.

Q5: Støttes fabrikkrevisjon? Kan kvalifikasjonsdokumenter leveres til tredjeparter?

A: Fabrikkrevisjoner på stedet støttes ved avtale. Elektroniske versjoner av ISO-, RoHS-, CE-, FCC- og batchtestingsrapporter er tilgjengelige; for politianskaffelsesbud kan det fremskaffes stemplede papirkopier.
