GPS ekstern antenne

GPS ekstern antenne er en frittstående radiofrekvenskomponent spesialdesignet for å motta svake RF-signaler fra Global Navigation Satellite Systems (GNSS), inkludert GPS, Beidou, GLONASS, Galileo og andre satellittsystemer. I motsetning til innebygde antenner, er den atskilt fra hovedenheten via en koaksialkabel. Denne utformingen overvinner de fysiske skjermingsbegrensningene til utstyrskabinetter, slik at antennen kan installeres i åpne utendørsområder eller på kjøretøytak for et optimalt synsfelt (FOV) for satellitter.

Hvordan fungerer det?

 RF-signalene som sendes av GPS-satellitter er ekstremt svake når de når bakken (vanligvis fra -125 dBm til -160 dBm). Høykvalitets GPS ekstern antenne sikrer effektiv signalfangst gjennom følgende mekanisme:

1. Høyre sirkulær polarisering (RHCP)-tilpasning

Antennen har en spesiell mikrostrip patch-design som perfekt matcher de høyre sirkulære polarisasjonskarakteristikkene til satellittsignaler, og eliminerer dermed signaldempning forårsaket av endringer i enhetens orientering.

2. LNA lavstøyforsterker

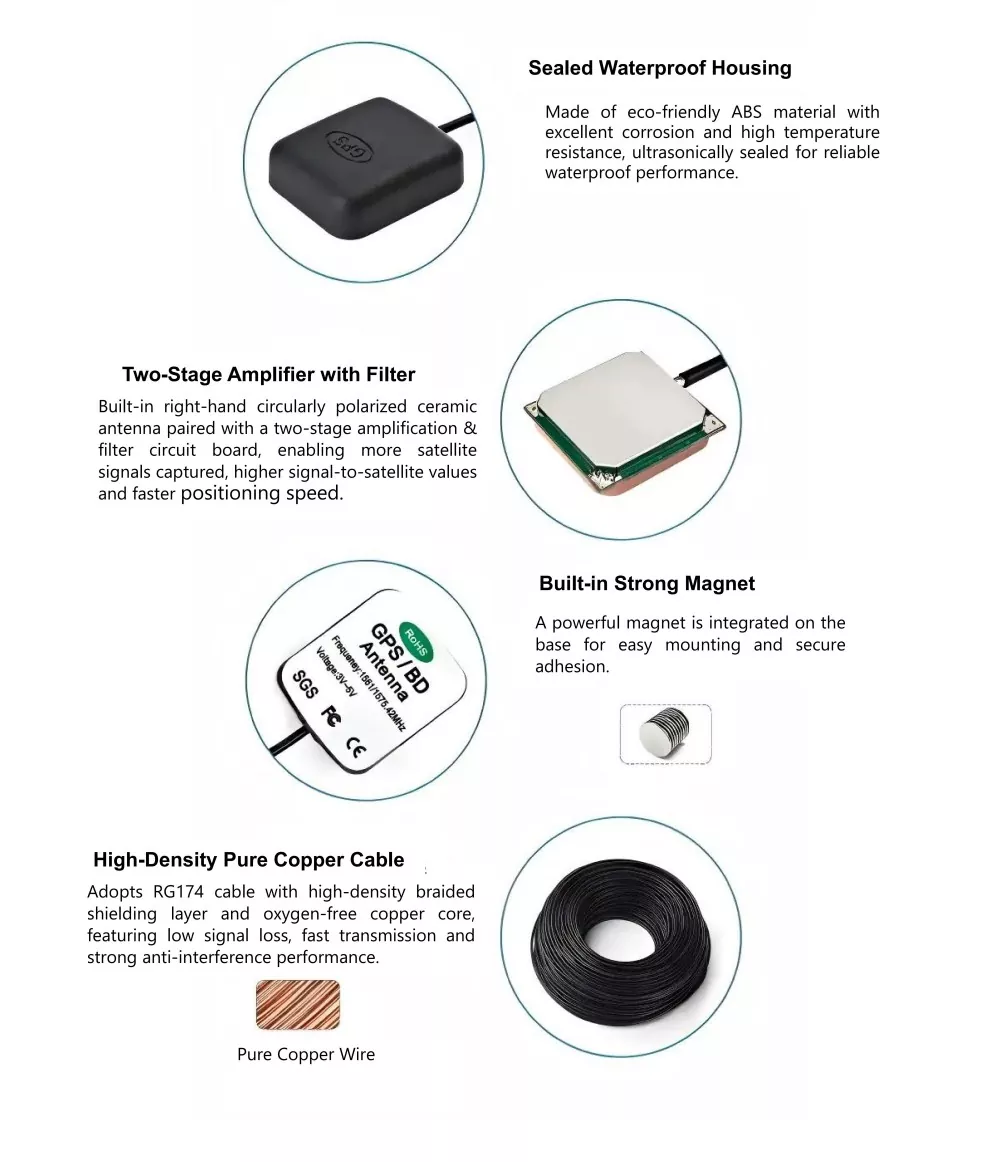

Innebygd høyytelses LNA (lavstøyforsterker) som forsterker svake signaler samtidig som den opprettholder et ekstremt lavt støytall (vanligvis <2 dB) og kompenserer for innsettingstap som oppstår under materoverføring.

3. Anti-multipath interferens design

Ved å optimalisere bakkeplanet og strupespolens struktur, undertrykkes interferenssignaler på lav høyde som reflekteres fra bygninger eller bakken effektivt.

Kjernesalgspunkter

Som et selskap dypt forankret i RF-feltet, Kinas velkjente antenneprodusent, har produktet vårt vist betydelige fordeler i faktisk testing:

• Multisystemkompatibilitet over hele frekvensbåndet

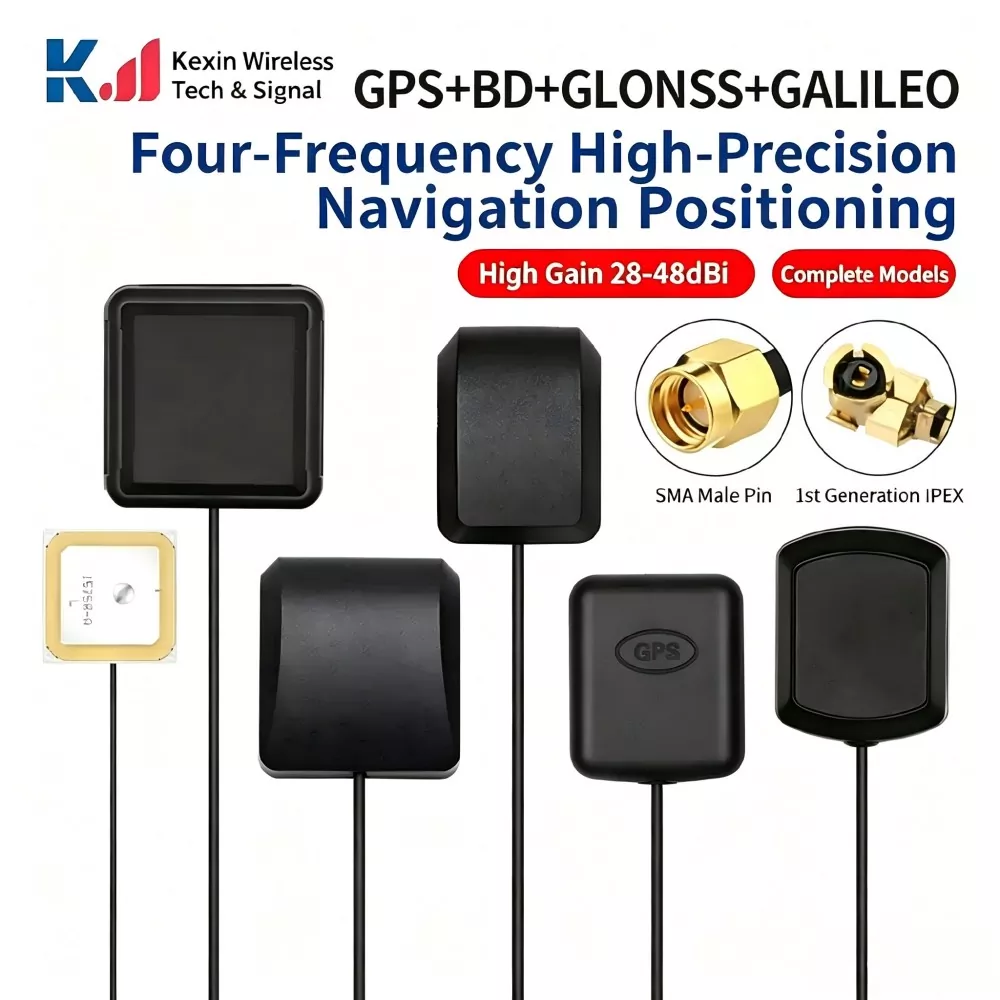

Støtter fullfrekvensbåndene L1/L2/L5/L6 og L-Band, sømløst integrert med systemer som GPS, BeiDou og Galileo for å møte krav til høypresisjon RTK-posisjonering.

• Enestående anti-interferensevne

Målte data viser at selv i komplekse urbane kløfter eller i nærheten av høyspente overføringstårn, forblir undertrykkingsevnen utenfor båndet utmerket, noe som effektivt reduserer risikoen for tap av systemlås.

• Industriell beskyttelsesstandard

Den har ultralydinnkapsling og en dobbel vanntett design, som oppnår en IP67-beskyttelsesgrad og opprettholder stabil ytelse selv i ekstreme miljøer fra -40 ℃ til +85 ℃.

• Fleksible tilpassede tjenester

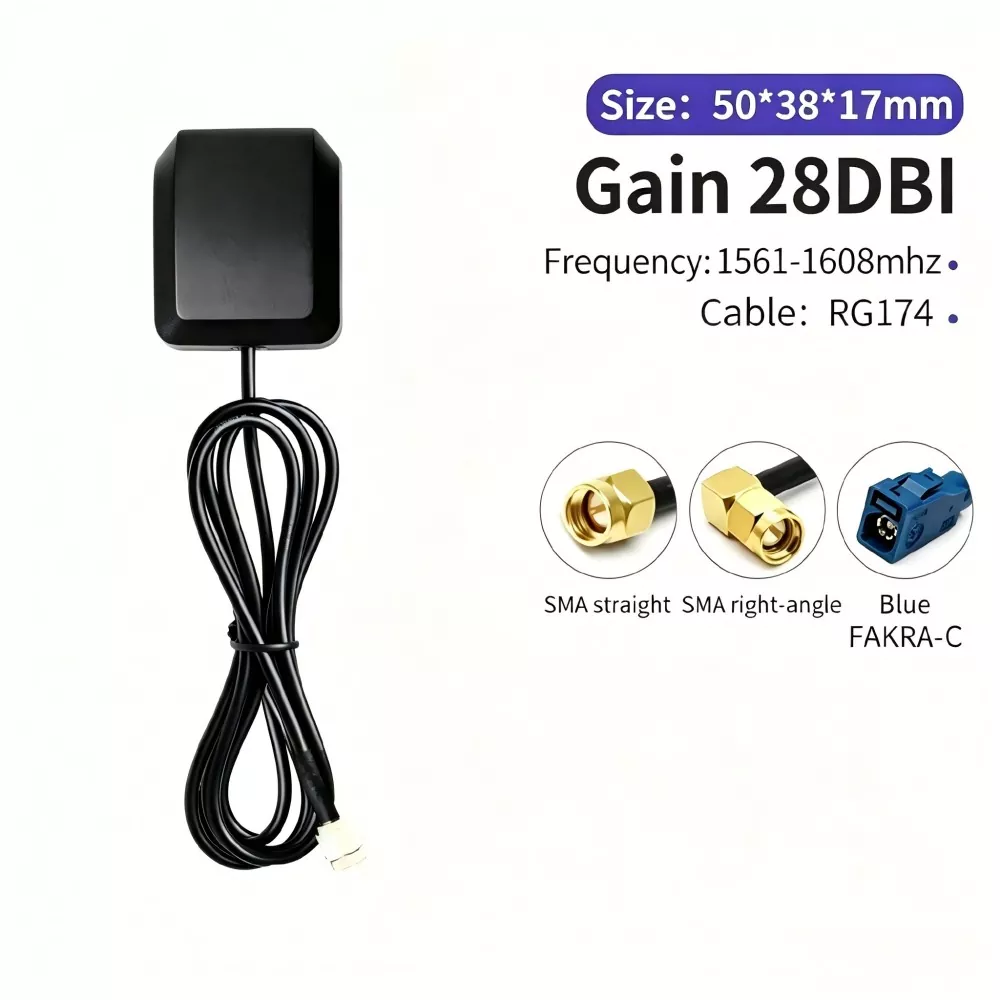

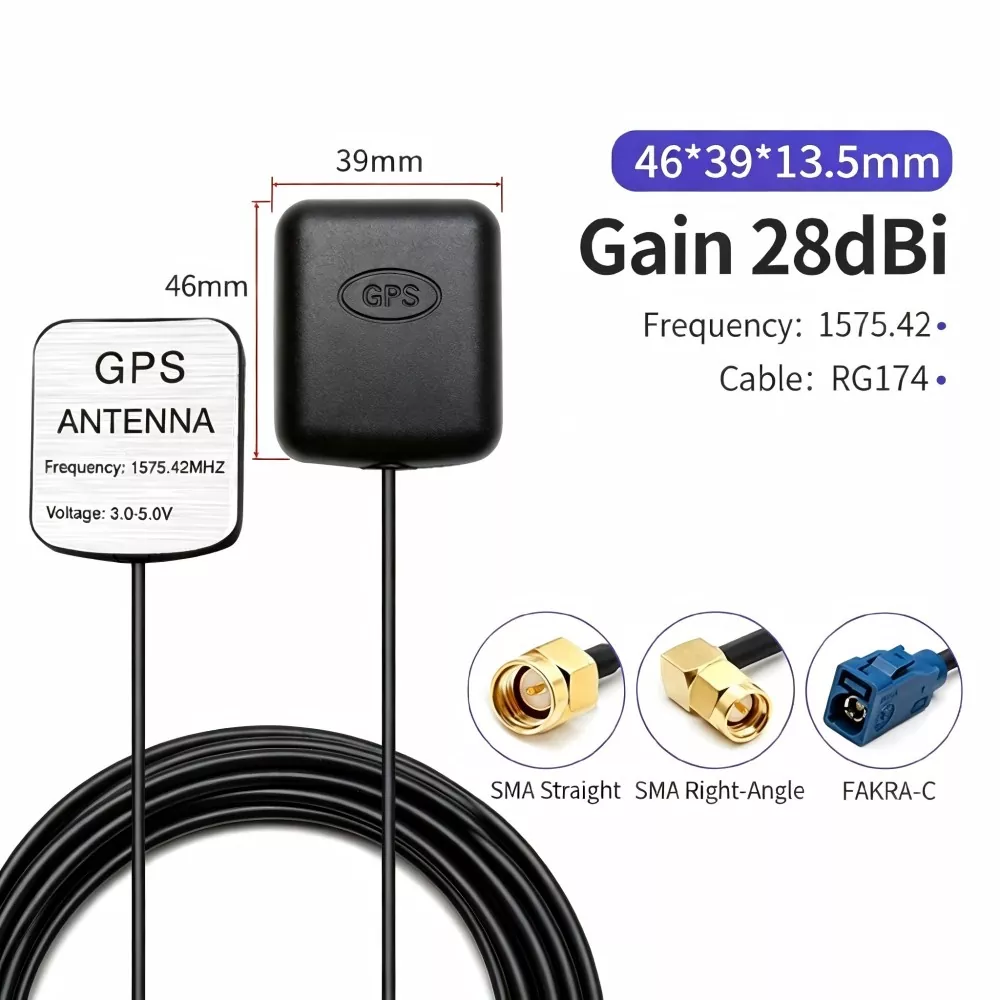

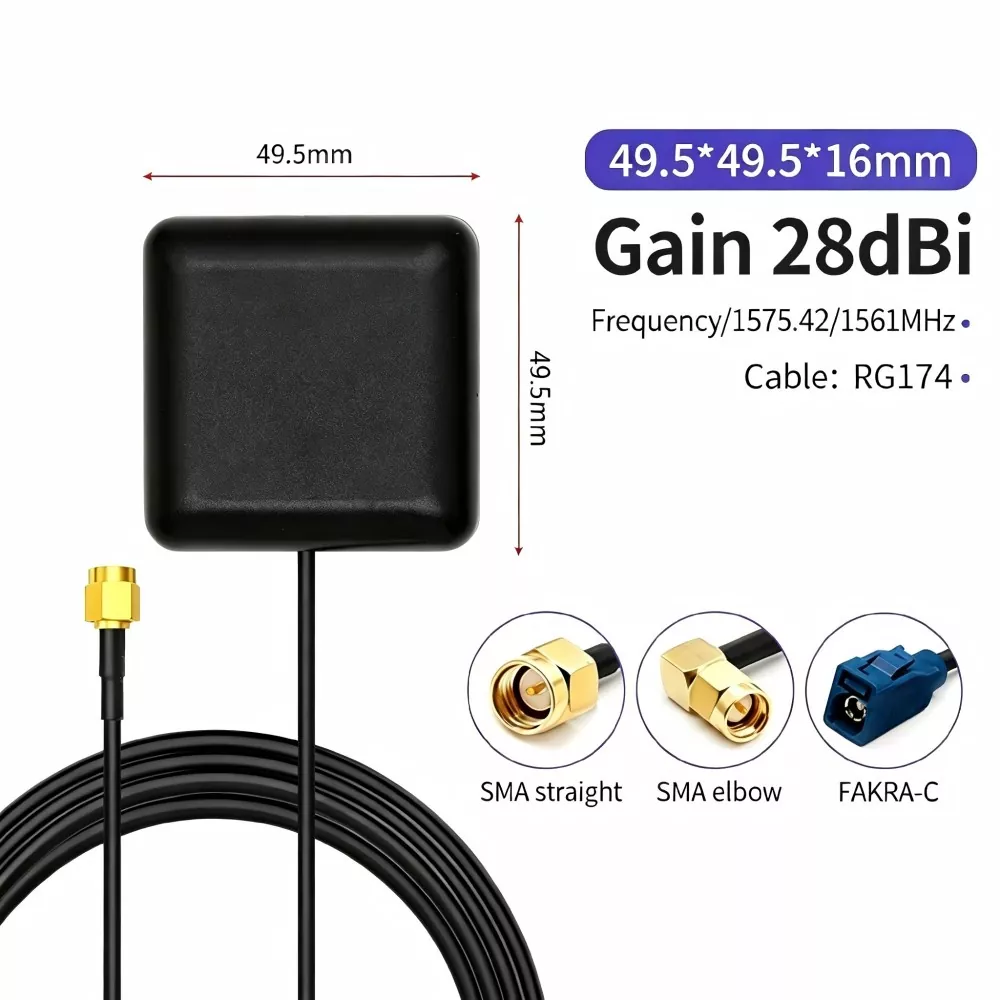

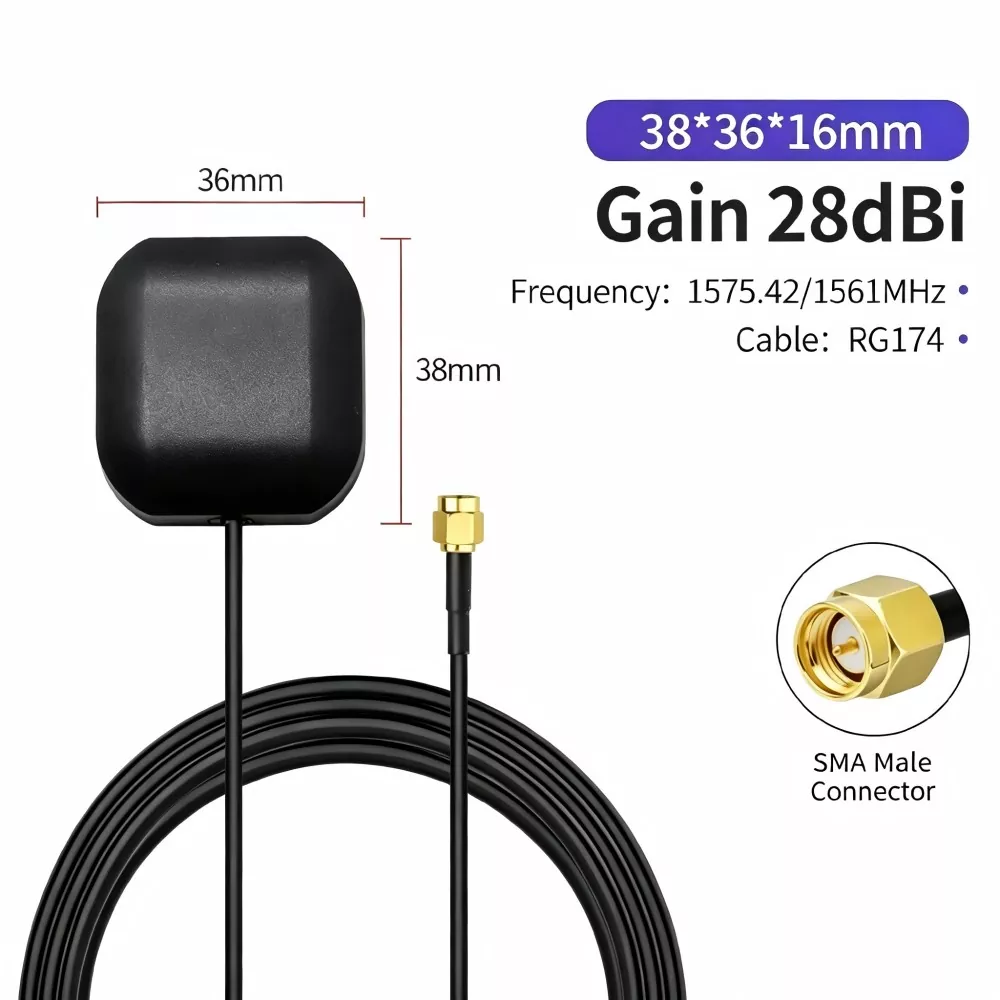

Støtter tilpasning av ulike grensesnitt som SMA og TNC; kabellengde og magnetisk/skruemonteringsmetoder kan begge justeres etter behov.

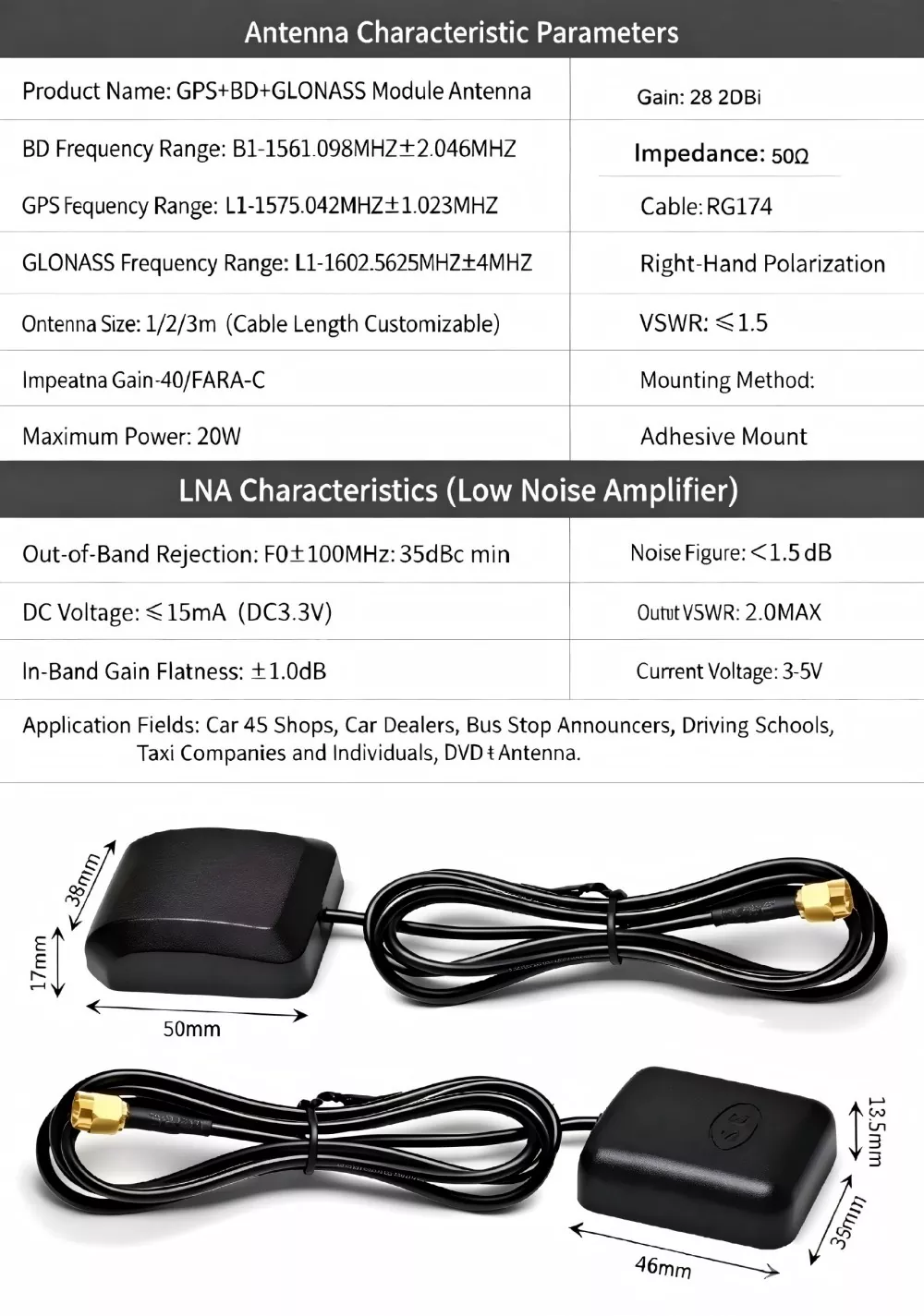

Tekniske spesifikasjoner

Hvilke enheter er kompatible?

Vår eksterne GPS-antenne er mye brukt i følgende felt:

1. Smart Connected Vehicles og ADAS

Installert på kjøretøytaket trenger den gjennom bilens anti-eksplosjonsfilm for å gi posisjonering på centimeternivå for autonom kjøring og flåtestyringssystemer.

2. Presisjonslandbruk og droner

Montert på toppen av landbruksdroner eller gårdsmaskiner, har den sterk elektromagnetisk interferensmotstand, noe som sikrer presis automatisk cruising og nøyaktig sprøyting av sprøytemidler.

3. Geodetisk undersøkelse og basestasjons tidssynkronisering

Som en kjernekomponent i basestasjoner eller RTK-mottakere, sikrer den stabile fasesenterfeilen (±2 mm) målenøyaktighet på millimeternivå.

4. Sjø- og skipsnavigasjon

Saltspray-korrosjonsbestandig design sikrer kontinuerlige, pålitelige kurs- og posisjonsdata selv i tøffe marine miljøer.

5. Sporing av IoT-aktiva

Designet med lange kabler, kan den enkelt skjules på utsiden av containere eller store maskiner, noe som muliggjør logistikkovervåking over hele verden.

Dybdesammenligning med konkurrerende produkter

Illustrert veiledning for installasjon og bruk

1. Plasseringsvalg: Sørg for å installere antennen på en jevn overflate med uhindret sikt og fri for metallinterferens (som taket på en bil eller toppen av utstyr).

2. Vanntettingsbehandling: De utendørs tilkoblingspunktene må forsegles med en selvsmeltende vanntett tape påført i en "321"-innpakningsmetode for å forhindre at regnvann strømmer langs kabelen inn i utstyret.

3. Jording og lynbeskyttelse: Før materkabelen kommer inn i utstyrsrommet eller enheten, anbefales det å installere en lynavleder for mater og sørge for at avlederen er ordentlig jordet i nærheten.

4. Kablingsspesifikasjoner: Ved føring av kabler bør "dryppløkker (U-formede bend)" installeres for å hindre regnvann i å strømme bakover.

Hvordan velge riktig ekstern GPS-antenne?

På jakt etter en pålitelig leverandør På det tidspunktet anbefales det å fokusere på å vurdere følgende tre punkter:

1. Tydeliggjør krav til frekvensbånd: For grunnleggende navigering, velg ganske enkelt L1-enfrekvensantennen. Hvis høypresisjon RTK eller anti-interferens ytelse er nødvendig, sørg for å velge en L1/L2/L5 flerfrekvensantenne.

2. Vurder installasjonsmiljøet: For bruk i kjøretøy eller utendørs er IP67 vanntett klassifisering pluss en magnetisk base det beste valget; for faste basestasjoner anbefales skruinstallasjon kombinert med en strupespole for flerveisdemping.

3. Bekreft kabeltap: Hvis kabellengden overstiger 5 meter, må leverandøren levere kabler med lavt tap; ellers vil LNAs gevinst bli oppveid av kabeltap.

Hvorfor velge oss?

Shenzhen Qianmu Communication Technology Co., Ltd. er ikke bare en ekstern GPS-antenneprodusent, men også din pålitelige RF-teknologipartner. Vi har våre egne uavhengig utviklede mikrobølger ekkofrie kamre og et team av erfarne ingeniører, som gjør oss i stand til å tilby one-stop tilpassede tjenester som dekker prototyping, testing og masseproduksjon. Ved å utnytte Shenzhens veletablerte elektronikkindustriøkosystem, leverer vi konkurransedyktige ledetider og kostnadseffektive løsninger samtidig som vi opprettholder utmerket produktkvalitet.

FAQ

Q1: Er det kompatibelt med BeiDou-systemet?

A: Absolutt. Antennen vår har en multi-feed-design og støtter innfødt mainstream globale GNSS-systemer, inkludert GPS, BeiDou, GLONASS og Galileo.

Q2: Som produsent, hva er din minste bestillingsmengde (MOQ)?

A: Vi støtter fleksible anskaffelsesalternativer. For standardmodeller aksepterer vi prøvebestillinger i små partier. For tilpassede modeller, vennligst kontakt vårt salgsteam for å få siste tilbud og spesifikk MOQ-informasjon.

Q3: Hvordan velger du mellom en aktiv ekstern GPS-antenne og en passiv modell?

A: For bilapplikasjoner, industrielle kontrollsystemer, oppmålings- og kartleggingsprosjekter og utendørsapplikasjoner kreves en aktiv ekstern GPS-antenne. Passive modeller er kun egnet for svært korte innendørs avstander innenfor 1 meter og kan oppleve betydelig signaltap over lengre kabler. Alle flaggskipmodellene fra Qianmu Factory tar i bruk aktive design.

Q4: Kan antennen bruke en forlenget kabel? Hva er den maksimale støttede lengden?

A: Maksimal anbefalt lengde for standard RG174-kabel er 10 meter. Hvis kabellengden overstiger 10 meter, vennligst kontakt leverandøren for å erstatte den med en LMR RF-kabel med lavt tap. Fabrikken kan også tilpasse ekstra lange antenner med kabler opptil 20 meter.
