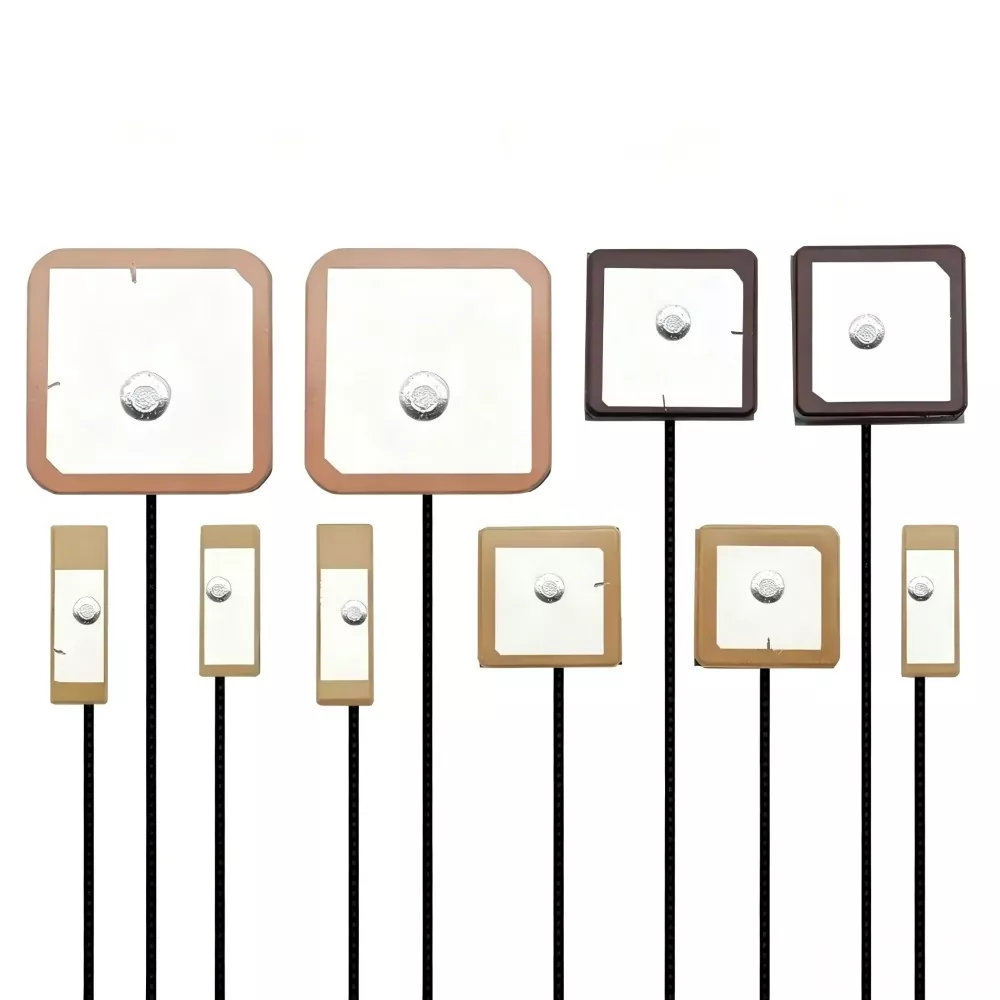

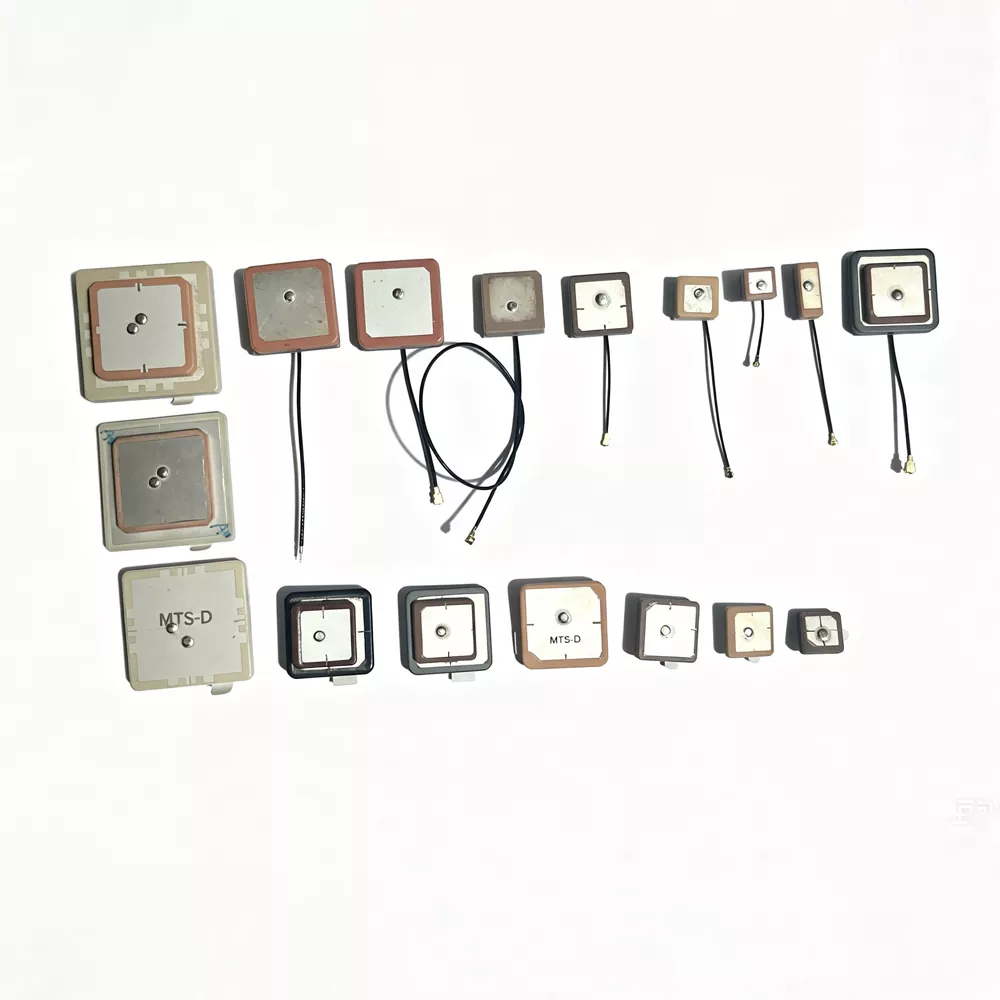

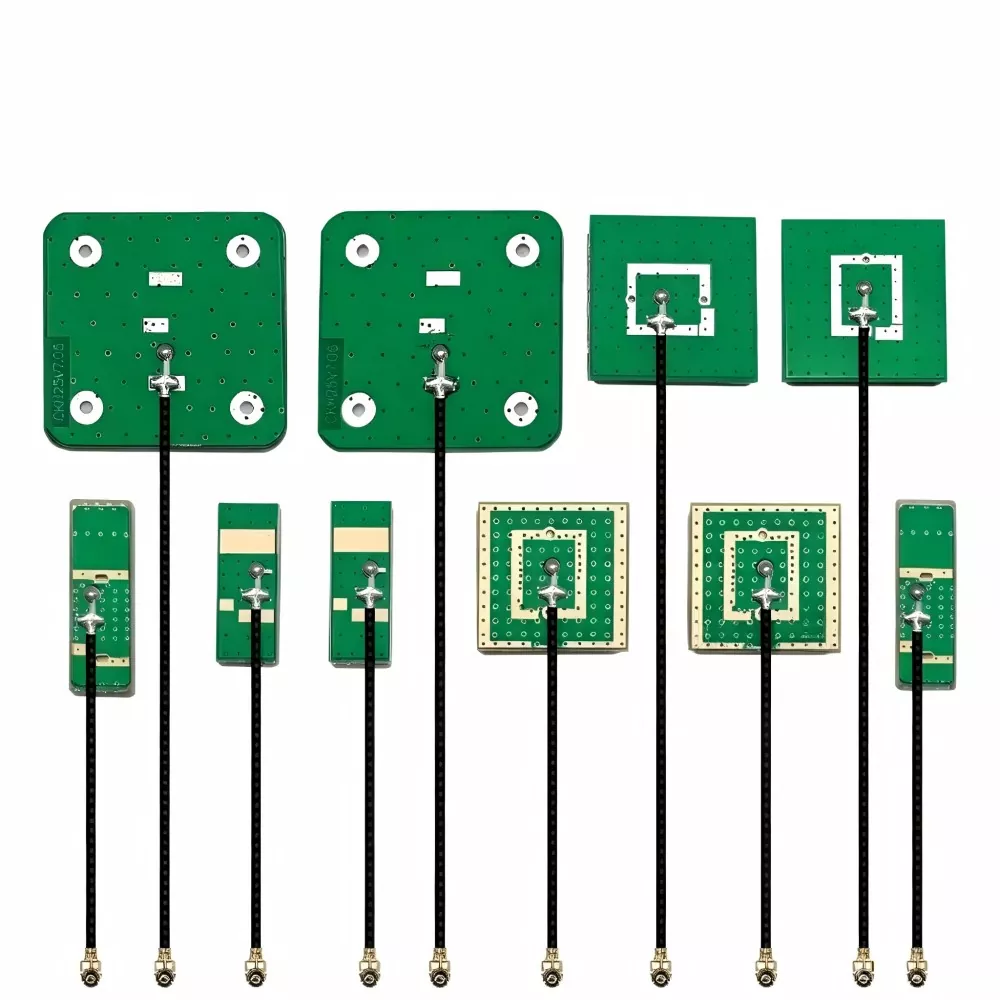

GPS BeiDou-antenne

En GPS BeiDou-antenne er en satellittnavigasjons-RF-komponent designet for mottak av L1/B1-frekvenssignaler, inkludert GPS L1 (1575,42 MHz) og BeiDou B1 (1561 MHz).

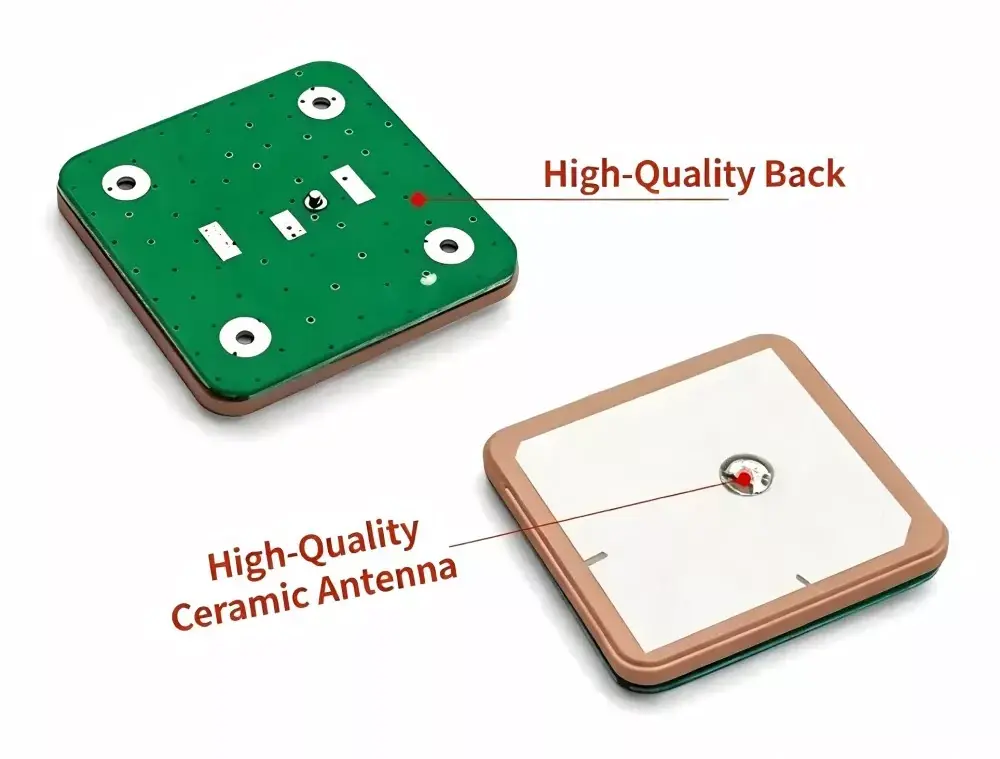

Antennen bruker vanligvis en keramisk dielektrisk patchstruktur med et materiale med høy permittivitet. Signalmottak oppnås gjennom elektromagnetisk resonans mellom metalllappen og det keramiske underlaget, og konverterer svake satellitt-RF-signaler til elektriske signaler med lav støy for GNSS-mottakerbehandling.

Høyre sirkulær polarisering (RHCP) brukes til å matche satellittoverføringskarakteristikk, og reduserer tap av polarisasjonsmismatch i dynamiske mottaksmiljøer.

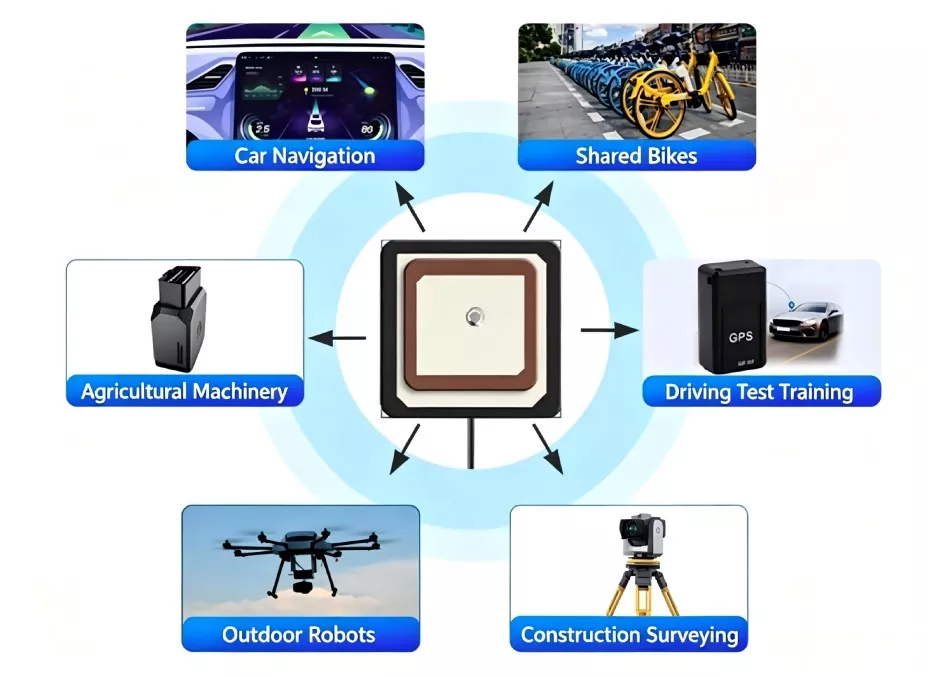

Kompatible enheter

Som kildefabrikken produserer vi GPS BeiDou-antenne. Den har eksepsjonell kompatibilitet og er mye brukt i følgende enheter:

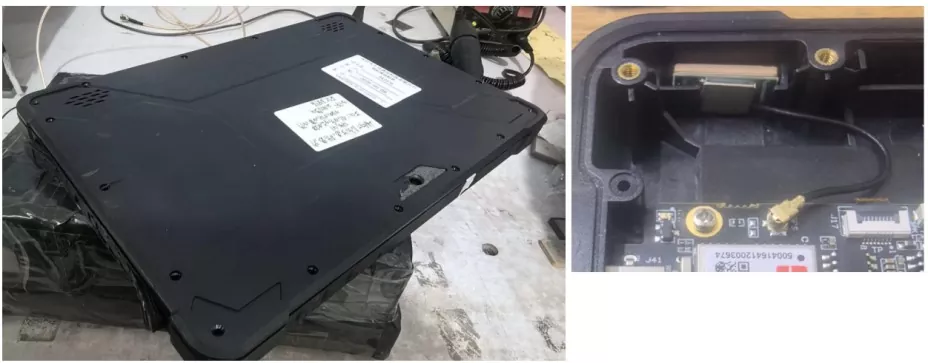

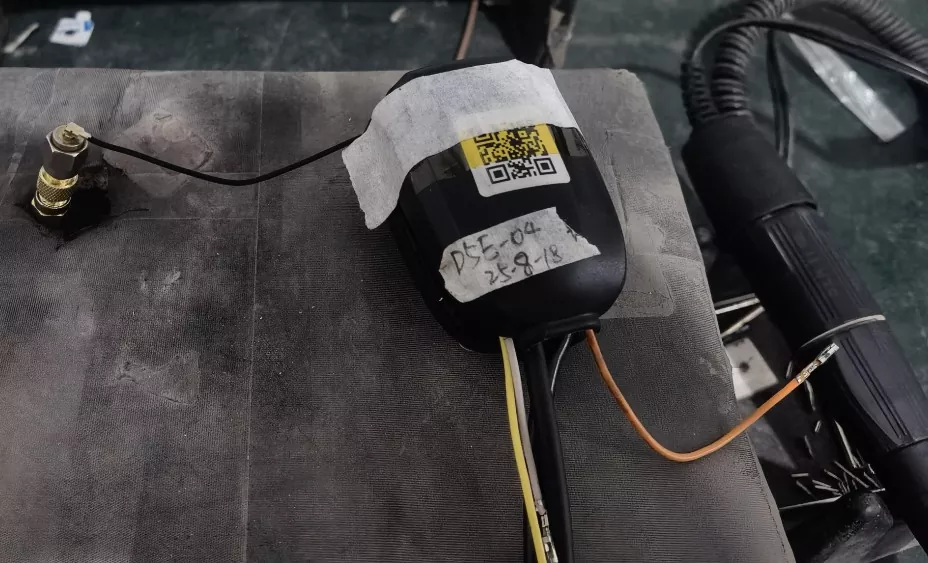

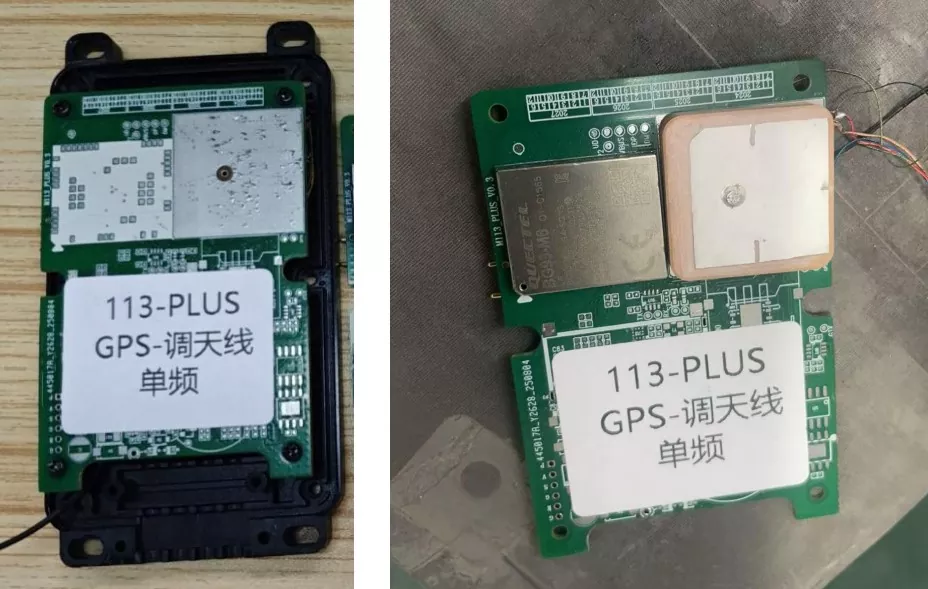

• Kjøretøy og reise: navigasjonssystemer i kjøretøy, smarte låser for felles sykler og elektriske scootere, dashbordkameraer og OBD-sporere.

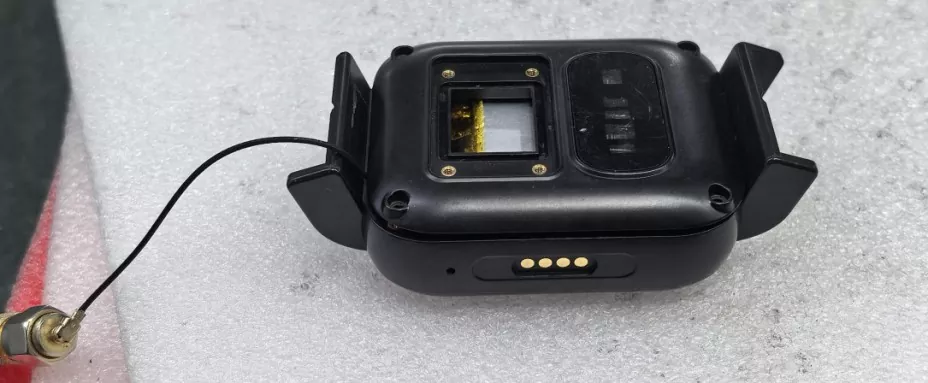

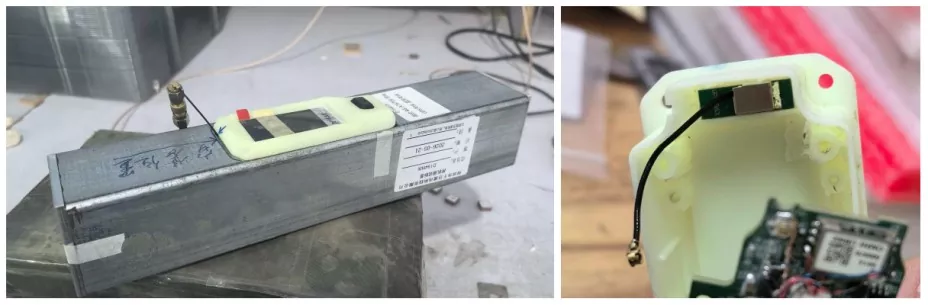

• Internet of Things og Wearables: Smartklokker, stedsmerker for barn/eldre, miniatyrsporing av kjæledyr, etiketter for aktivasporing.

• Industri og landmåling: Høypresisjons oppmålings- og kartleggingsterminaler, landbruksdroneflykontrollere, industrielle IoT-sensorer, håndholdte PDAer.

Kjernesalgspunkter og reelle målte data

Vi fabrikkproduksjon GPS ekstern antenne har følgende kjernefordeler:

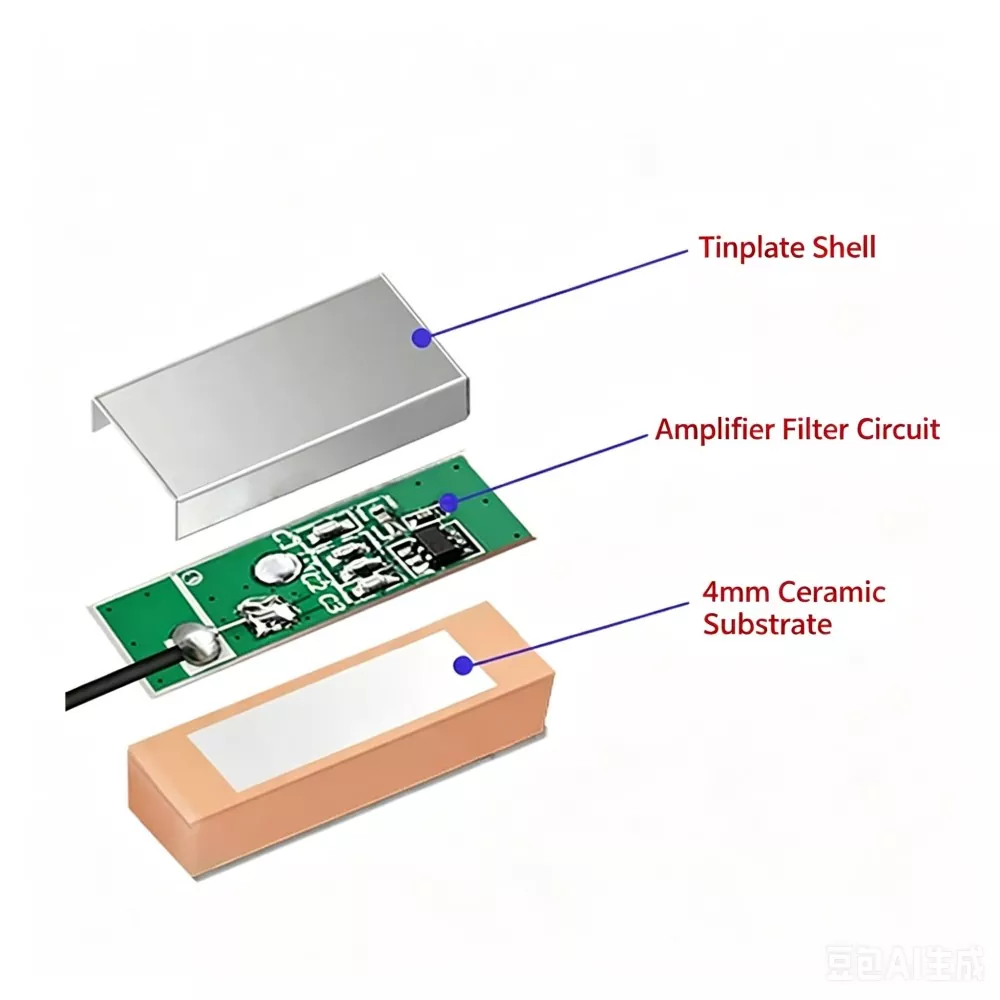

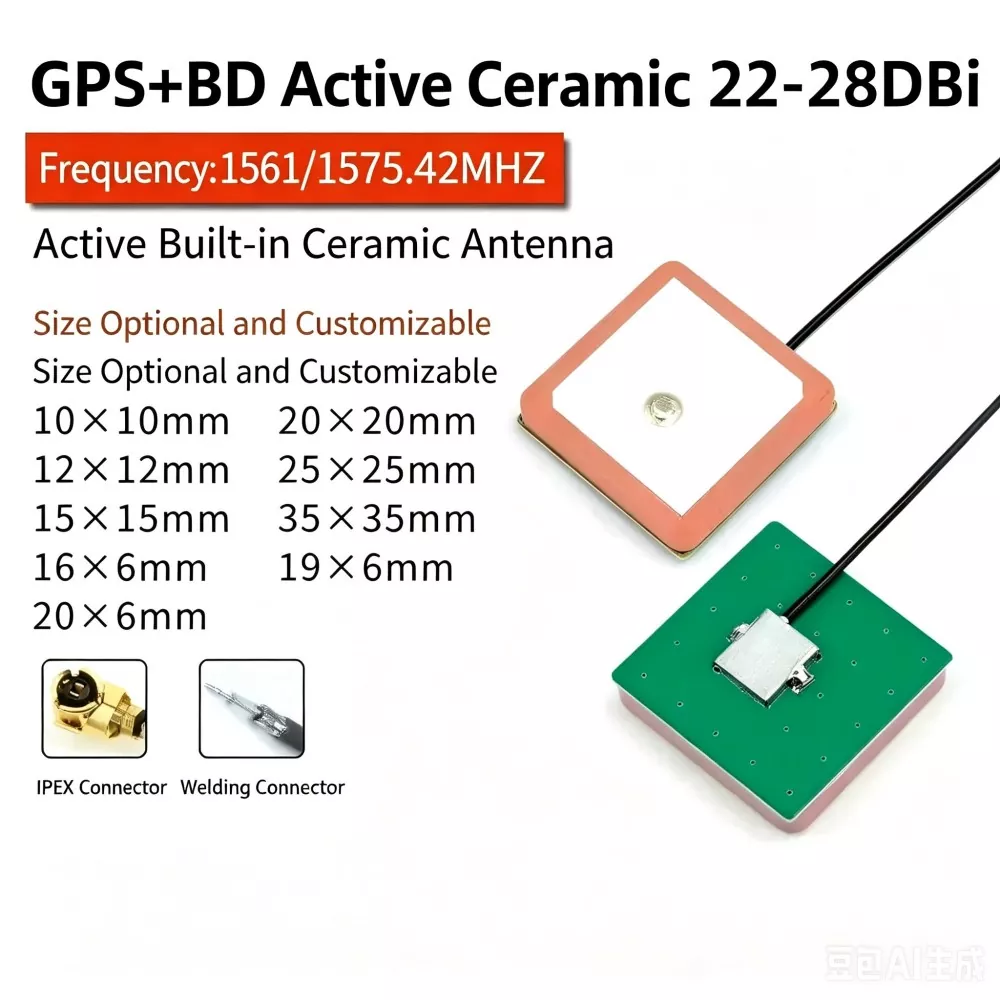

1. Den ultimate balansen mellom størrelse og ytelse: Ved å bruke multi-layer low-temperatur co-fired ceramic (LTCC) teknologi, opprettholder denne komponenten en stabil resonansfrekvens selv i en ultratynn pakke som kun måler 16×6×4,5 mm, noe som gjør den ideell for plassbegrensede miniatyr IoT-enheter.

2. Utmerket evne til å oppdage svake signaler: Utstyrt med en høyytelses LNA (lavstøyforsterker), det målte støytallet (NF) er ≤2,0 dB, og forsterkningen kan nå 25 dB ± 3 dB. I faktisk testing har enhetens kaldstartsatellittinnsamlingstid blitt redusert til innen 25 sekunder, og den kan stabilt innhente mer enn 7 satellitter selv i urbane canyon-miljøer.

3. Høytemperaturstabilitet: Temperaturkoeffisienten til det keramiske dielektrikumet kontrolleres innenfor ±30 ppm/℃. I ekstreme miljøer som strekker seg fra -40 ℃ til 85 ℃, er resonansfrekvensforskyvningen ≤±5 MHz – langt bedre enn konvensjonelle PCB-antenner.

4. Impedanstilpasning og anti-interferens: Standard 50Ω impedansdesign med VSWR ≤ 1,5; valgfritt tilgjengelig med et ferrittbelegg på overflaten, som tilbyr undertrykkelse utenfor båndet ≥ 40 dB og effektivt skjermer hovedkortet mot høyfrekvent interferens som DC-DC-omformere.

Kjerne tekniske spesifikasjoner og parametere

Dybdesammenligning med konkurrerende produkter

1. Klareringskrav

Antennen må plasseres i et uhindret område. Ingen store metallgjenstander bør være tilstede innenfor en 30° høydevinkel over antennen. Et kontinuerlig jordplan på 7 cm × 7 cm bør reserveres under antennen som en reflektor, uten ruting tillatt direkte under det aktive området.

2. EMI-isolasjon

Hold antennen unna høystøykomponenter som DC-DC-omformere, krystalloscillatorer, CPUer og høyttalere. En minste separasjonsavstand på 2 cm anbefales.

3. Impedanskontroll

Oppretthold en 50Ω kontrollert impedans fra antennematingspunktet til GNSS-modulen. RF-spor bør holdes korte, med jevn ruting og ingen rettvinklede bøyninger.

4. Orienteringskontroll

Den keramiske overflaten må vende oppover og forbli parallelt med jordplanet. Tiltvinkelen bør ikke overstige 15° for å opprettholde stabile RHCP-mottaksegenskaper.

RF-tekniske hensyn

1. Bakkeplanavhengighet

En GNSS-antenne krever et stabilt jordplan. Ytelse er direkte korrelert med bakkestørrelse og symmetri.

2. Flerveis miljøfølsomhet

Bymiljøer introduserer signalrefleksjonsbaner som forringer posisjoneringsnøyaktigheten og øker fortynning av presisjon (DOP).

3. LNA-bidrag

Forsterkerforsterkning med lav støy forbedrer innsamlingsfølsomheten, men øker også mottakelighet for interferens utenfor båndet hvis filtreringen er utilstrekkelig.

4. Frekvensstabilitet

Keramiske dielektriske temperaturkoeffisienter påvirker resonansdrift under termiske syklusforhold.

Hvordan velge riktig produkt?

Når du velger en ekstern GPS-antenne, bør du vurdere følgende nøkkelfaktorer:

1. Frekvens og polarisering Bekreft om enheten krever støtte for GPS L1, BeiDou B1 eller dobbel frekvens. Ikke bland sirkulært polariserte GNSS-antenner med lineært polariserte antenner som 2.4G-typer, da dette vil resultere i misforhold og forringet mottak.

2. Installasjonsplass For kompakte enheter brukes vanligvis en keramisk antenne på grunn av dens lille formfaktor. For kostnadssensitive applikasjoner med tilstrekkelig plass kan PCB-antenner vurderes. I komplekse RF-miljøer gir keramiske antenner mer stabil ytelse.

3. Aktiv eller passiv design Hvis enheten har en metallkapsling eller en lang RF-matelinje (>1 m), anbefales en aktiv antenne med integrert LNA for å kompensere for signaltap.

4. Valideringsdata Valget bør være basert på målt feltytelse (f.eks. satellittinnsamling, C/N0, kaldstartstid), ikke bare laboratoriespesifikasjoner.

Hvorfor velge oss (Qianmu Communications)?

• Direkte forsyning fra kildefabrikken: Vi avviser mellommenns fortjenestemarginer og tilbyr svært konkurransedyktige priser fra fabrikk med fleksible MOQs.

• Sterke FoU- og tilpasningsevner: Vi har et team av profesjonelle RF-ingeniører som raskt kan tilpasse keramisk brikkestørrelse, sølvlagsform og LNA-forsterkning basert på din ID-struktur og PCB-layout.

• Real-case validering: Våre produkter har blitt integrert i forsyningskjedene til flere ledende sykkeldeling, navigasjon i kjøretøy og smarte bærbare merker, og løst utallige problemer som "sakte stjernesøk og hyppig stjernetap." Problem.

• Fullstendig livssyklustjenester: Vi tilbyr teknisk støtte på ett sted – fra simuleringer av impedanstilpasning før salg og veiledning for antenneoppsett til rask analyse av defekte produkter etter salg.

FAQ

Q1: Kan keramiske antenner i forskjellige frekvensbånd brukes om hverandre?

A: Nei. GNSS-antenner og 2,4G/5,8G-antenner bruker forskjellige polarisasjonstyper og driftsmekanismer. GNSS-antenner er vanligvis RHCP, mens 2,4G/5,8G-antenner er lineært polariserte. Misforhold mellom polarisering og frekvens resulterer i betydelig signalforringelse eller tap av satellittlås.

Q2: Hvorfor påvirker antennestørrelsen ytelsen?

A: Keramisk antenneytelse er relatert til effektivt strålingsareal og dielektrisk konstant. Et større keramisk volum forbedrer generelt forsterkning og følsomhet. Men i kompakte design kan ytelsen delvis optimaliseres gjennom antenneinnstilling og bakkeplandesign.

Q3: Hva er impedansen til den eksterne GPS-antennen?

A: Standard designimpedans er 50Ω, som vanligvis brukes i GNSS RF frontend-systemer. Egendefinerte impedansverdier kan støttes avhengig av samsvarskrav på systemnivå.

Q4: Hvordan verifiseres installasjonsytelsen?

A: Evaluering er vanligvis basert på GNSS-mottakerverdier som satellittinnsamling, SNR (signal-til-støy-forhold) og kaldstartstid under åpen himmel. For stabil drift forventes flere satellittlåser og konsistente C/N0-verdier i et standard testmiljø
