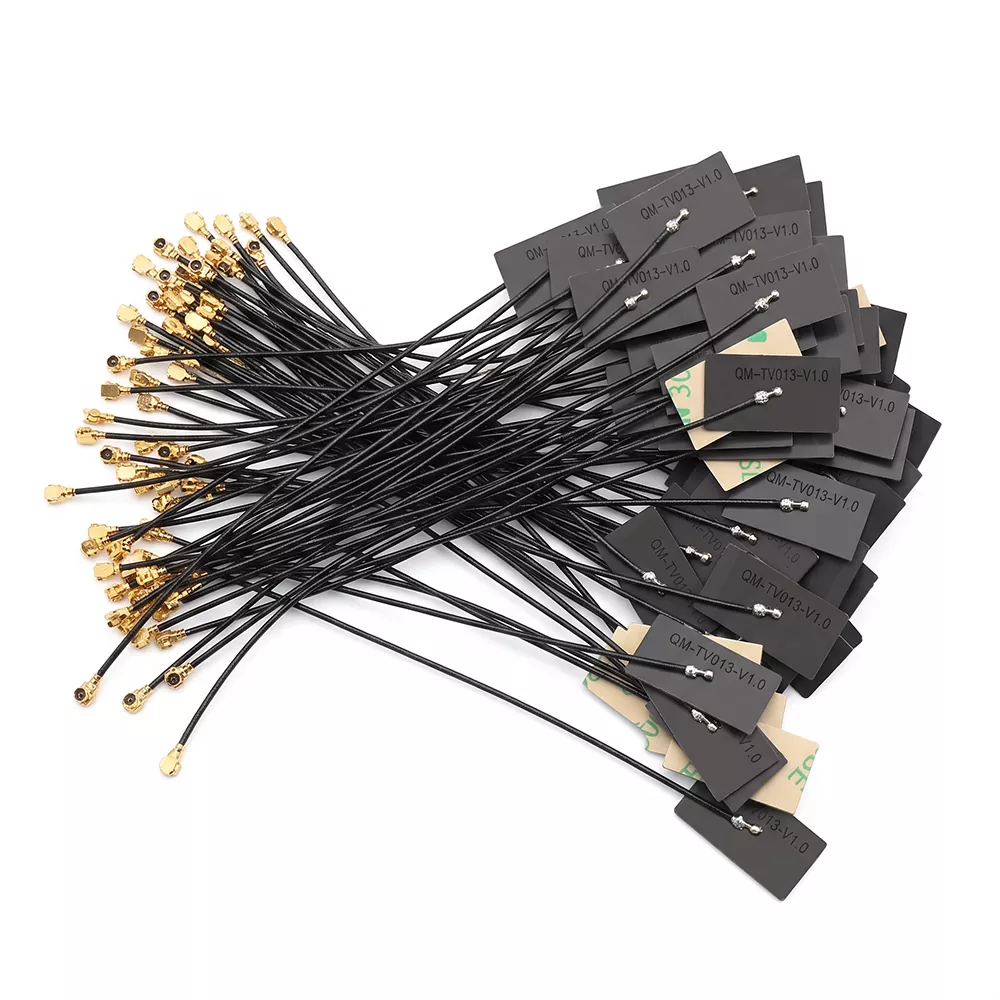

Hvordan kan en digital fotoramme WiFi-antenne forbedre trådløs ytelse og ekstern bildeoverføring

Når smarte fotorammer trenger pålitelig skysynkronisering, raske bildeoppdateringer og stabil trådløs tilkobling, rettDigital fotoramme WiFi-antenneblir en viktig maskinvarekomponent.Qianmuutvikler dedikerte antenneløsninger for kompakte digitale fotorammer, og hjelper produsenter med å håndtere signaldemping, intern interferens og begrenset installasjonsplass gjennom applikasjonsspesifikk RF-design.

En digital fotoramme er avhengig av WiFi for funksjoner som skysynkronisering, ekstern bildeoverføring, planlagte innholdsoppdateringer og appbasert enhetsadministrasjon. Imidlertid opererer antennen inne i et kompakt kabinett som inneholder skjermer, batterier, kretskort og andre komponenter som kan påvirke RF-ytelsen. En dedikert antenne kan utformes rundt rammens fysiske struktur, driftsbånd, kontakt, kabelføring og installasjonsposisjon. Qianmus løsning støtter 2,4 GHz og 5 GHz applikasjoner, med standardspesifikasjoner inkludert 50Ω impedans, SWR på ≤1,8, 2–4 dBi forsterkning og FPC, PCB SMT eller eksterne klebestavkonfigurasjoner. Tilpassede dimensjoner, kontakter, kabellengder og RF-parametere er også tilgjengelige for forskjellige enhetsdesign.

Innholdsfortegnelse

1. Hvorfor trenger en digital fotoramme en dedikert WiFi-antenne?
2. Hvordan fungerer antennen inne i en smart fotoramme?
3. Hvilke spesifikasjoner bør kjøpere vurdere?
4. Hvor kan disse antennene brukes?
5. Hvordan bør en WiFi-antenne installeres?
6. Hvordan bør produsenter velge riktig antenne?
7. Hvorfor vurdere Qianmu for tilpasset antenneproduksjon?
8. Ofte stilte spørsmål

Hvorfor trenger en digital fotoramme en dedikert WiFi-antenne?

En smart digital fotoramme er mer enn en skjerm. Mange moderne modeller kobles til rutere, mobilapplikasjoner, skyplattformer eller innholdsstyringssystemer slik at brukere kan eksternt laste opp bilder og administrere vist innhold. Dette gjør trådløs kommunikasjon til en viktig del av den totale produktopplevelsen.

Vanskeligheten er at en fotoramme vanligvis har begrenset intern plass. Skjermen, batteriet, hovedkortet, høyttaleren, metallkomponentene og annen elektronikk kan påvirke antenneytelsen. En universalantenne kan fungere under laboratorieforhold, men oppføre seg annerledes etter å ha blitt integrert i det ferdige kabinettet.

En dedikert antenne er derfor designet rundt selve applikasjonsmiljøet. Qianmus produktinformasjon indikerer at løsningen er optimalisert for kompakte 7-tommers til 15,6-tommers fotorammer og for potensiell interferens forårsaket av skjermer, batterier og hovedkort.

• Støtter stabil skytilkobling og ekstern bildeoverføring.
• Designet for kompakte interne installasjonsplasser.
• Tilgjengelig for 2,4 GHz og 5 GHz trådløse applikasjoner.
• Kan konfigureres med forskjellige kontakter og kabellengder.
• Støtter FPC, PCB SMT og eksterne antennestrukturer med selvklebende stang.

Hvordan fungerer antennen inne i en smart fotoramme?

Antennen utfører toveis konvertering mellom elektriske signaler og elektromagnetiske bølger. Under overføring sender fotorammens WiFi-modul et elektrisk RF-signal til antennen. Antennen sender signalet gjennom det omkringliggende rommet mot en trådløs ruter eller tilgangspunkt.

Under mottak blir trådløse signaler fra ruteren fanget opp av antennen og konvertert tilbake til elektriske signaler for behandling av WiFi-modulen. Denne toveiskommunikasjonen muliggjør funksjoner som:

1. Ekstern bildeopplasting.
2. Skybasert fotosynkronisering.
3. Innholdsoppdateringer for mobilapper.
4. Planlagt visningsadministrasjon.
5. Nettverksbasert enhetskontroll.

For produktingeniører kan antenneytelsen ikke evalueres uavhengig av kabinettet. Installasjonsplassering, bakkeklaring, kabelføring, omkringliggende materialer og elektroniske komponenter i nærheten kan alle påvirke praktisk RF-ytelse.

Hvilke spesifikasjoner bør kjøpere vurdere?

Å velge en antenne utelukkende etter utseende eller kontakttype kan skape problemer under prototypetesting eller masseproduksjon. RF-ingeniører og innkjøpsteam bør gjennomgå frekvensområdet, impedansen, SWR, forsterkning, antennestruktur, kabelspesifikasjon, kontakt og miljøkrav før de bekrefter en modell.

Disse parameterne bør alltid vurderes sammen med det endelige kabinettet og den trådløse modulen. En høyere nominell forsterkning betyr ikke automatisk bedre ytelse i hvert produkt fordi antenneeffektivitet og matching avhenger sterkt av den omkringliggende strukturen.

Hvor kan disse antennene brukes?

En dedikert antenne kan støtte ulike kategorier av smarte fotorammeprodukter. Det vanlige kravet er pålitelig trådløs kommunikasjon i et kompakt elektronisk kabinett.

• Smarte fotorammer for hjemmet:Egnet for 7-tommers, 8-tommers, 10,1-tommers, 12-tommers og 15,6-tommers produkter.
• Skyrammer med berøringsskjerm:Støtter produkter som mottar bilder via mobilapper og skyplattformer.
• Kommersielle skjermrammer:Gjelder for hotellskjermer, gjestehusinformasjonsskjermer, reklamerammer i lobbyen og visningsprodukter for bedrifter.
• Bærbare gaveprodukter:Nyttig for batteridrevne trådløse fotorammer designet for forbrukermarkeder og grenseoverskridende e-handelsmarkeder.
• Innebygd elektronikk:Kan integreres med hovedkortløsninger basert på plattformer som Rockchip, Allwinner og ESP32.

For ikke-standardprodukter kan antenneutvikling være basert på strukturelle tegninger, installasjonsplass, grensesnittkrav og den trådløse modulen som brukes av den ferdige enheten.

Hvordan bør en WiFi-antenne installeres?

Riktig installasjon er avgjørende fordi selv en teknisk egnet antenne kan oppleve forringelse av ytelsen hvis den er plassert feil inne i kabinettet.

Trinn 1: Klargjør installasjonsområdet

Slå av fotorammen og fjern bakdekselet. Rengjør det tiltenkte installasjonsområdet og sørg for at det er nok plass til antennehuset og koaksialkabelen. Unngå steder hvor metallstrukturer kan hindre RF-banen.

Trinn 2: Plasser antennen

For en FPC-antenne, plasser den selvklebende antennen flatt mot en passende indre overflate. Unngå direkte forstyrrelser fra skjermen, batteriet, hovedkortets komponenter og andre potensielle RF-hindringer. Eksterne antenner med selvklebende stang bør plasseres sikkert på det angitte monteringspunktet.

Trinn 3: Koble til og test

Koble antennen til WiFi-modulen med riktig RF-kontakt. Hold koaksialkabelen organisert og unngå unødvendige skarpe bøyninger, kompresjon eller sammenfiltring. Etter å ha satt sammen kabinettet igjen, test nettverkstilkobling, ekstern bildeoverføring og langvarig drift.

For masseproduksjon bør produsentene følge en standardisert installasjonstegning. Konsekvent antenneplassering bidrar til å redusere variasjon mellom produksjonsenheter.

Hvordan bør produsenter velge riktig antenne?

Produktteam bør vurdere antennevalg som en del av det komplette trådløse systemet i stedet for å behandle det som en isolert komponent. Følgende sjekkliste kan bidra til å redusere prototype- og produksjonsrisiko.

1. Bekreft det trådløse båndet.Finn ut om enheten krever 2,4 GHz, 5 GHz eller dual-band-drift.
2. Sjekk tilgjengelig installasjonsplass.Mål antenneområdet og vurder plasseringen av skjermen, batteriet, PCB og kabinettet.
3. Match RF-kontakten.Bekreft om modulen krever IPEX4, MHF1, RP-SMA eller et annet grensesnitt.
4. Definer kabelkrav.Kabellengde og ruting bør bestemmes før ferdigstillelse av antennen.
5. Evaluer RF-ytelse i det ferdige produktet.Prototypetesting bør utføres etter at antennen er installert i selve kabinettet.
6. Be om prøver før bulkproduksjon.Prøvevalidering bidrar til å bekrefte kompatibilitet og reduserer risikoen for store signalproblemer.
7. Vurder tilpasningsmuligheter.En produsent som er i stand til å justere dimensjoner, forsterkning, kontakter og kabelspesifikasjoner, kan bedre støtte ikke-standard produktdesign.

For innkjøpsteam kan direkte kommunikasjon med antenneprodusenten også forenkle teknisk avklaring, prøvetesting, produksjonskoordinering og påfølgende designendringer.

Hvorfor vurdere Qianmu for tilpasset antenneproduksjon?

Qianmu Communication fokuserer på forskning, utvikling og produksjon av kommunikasjonsantenner, inkludert FPC-antenner, PCB-antenner, WiFi-antenner, Bluetooth-antenner, 5G-antenner, GPS-antenner og tilpassede RF-løsninger.

For digitale fotorammeapplikasjoner tilbyr Qianmu dedikerte design i stedet for kun å stole på generiske antennekonfigurasjoner. Produksjonsmulighetene støtter tilpasning basert på produktdimensjoner, kommunikasjonsmoduler, driftsfrekvens, installasjonsposisjon, kontaktkrav og kabelspesifikasjoner.

Produsentens publiserte produktspesifikasjoner inkluderer RoHS- og REACH-samsvar, mens CE- og FCC-sertifiseringshjelp kan gis i henhold til prosjektkrav. For OEM- og ODM-prosjekter kan kjøpere også evaluere prøver før de går over til volumproduksjon.

For ytterligere informasjon om Qianmus antenneegenskaper, utforskQianmu-antenneproduksjonsløsningereller gå gjennom dedikerteDigital fotoramme WiFi-antenne produktside.

Ofte stilte spørsmål

Kan antennedimensjonene og kontakten tilpasses?

Ja. Qianmu støtter tilpasning av antennedimensjoner, kabellengde, forsterkningsparametere og koblingstyper i henhold til enhetens struktur, installasjonsplass og WiFi-modulgrensesnitt.

Støtter antennen både 2,4 GHz og 5 GHz WiFi?

Standardspesifikasjonen støtter 2400–2500 MHz og 5150–5850 MHz. Spesifikke båndkonfigurasjoner kan diskuteres i henhold til den trådløse modulen og applikasjonskravene.

Hvilke antennestrukturer er tilgjengelige for digitale fotorammer?

Tilgjengelige strukturer inkluderer fleksible FPC-antenner, PCB SMT-antenner og eksterne selvklebende antenner. Den riktige strukturen avhenger av kabinettet, tilgjengelig plass, installasjonsmetode og RF-design.

Hva bør testes før du legger inn en massebestilling?

Produsenter bør teste antennen i det ferdige produktets kabinett og evaluere trådløs stabilitet, ekstern bildeoverføring, tilkoblingspålitelighet og ytelse under realistiske driftsforhold. Dette bidrar til å identifisere integrasjonsproblemer før masseproduksjon.

Kan antennen brukes til kommersielle digitale skjermprodukter?

Ja. Applikasjonsutvalget inkluderer kommersielle smarte skjermrammer, hotell- og gjestehusskjermer, reklamerammer i lobbyen, visningsprodukter for bedrifter og andre tilkoblede digitale fotorammeapplikasjoner.

Konklusjon

En pålitelig trådløs tilkobling er avgjørende for moderne smarte fotorammer som er avhengige av skysynkronisering og ekstern innholdsadministrasjon. Å velge en antenne basert på frekvens, RF-tilpasning, installasjonsplass, kontakt, kabelruting og faktisk kabinettsytelse kan hjelpe produsenter med å bygge et mer konsistent trådløst system. Hvis du utvikler en ny fotoramme, erstatter en eksisterende antenne eller planlegger OEM/ODM-produksjon,kontakt ossfor å diskutere dine antennedimensjoner, frekvenskrav, kontaktkonfigurasjon, prøver og tilpassede produksjonsbehov med Qianmus ingeniørteam.
