Antenne til takmontering

Takmontert antenne er innendørs takmonterte rundstrålende radiofrekvensantenner. Qianmu Communications egenutviklede takmonterte antenne har en integrert sirkulær takdesign, med presisjons rene kobberoscillatorer og svært isolerte reflektorbakplater inni, og er en passiv bredbåndskommunikasjonsantenne. Produktet kan legges direkte inn i taket for å oppnå 360° ensartet signalstråling, med hensyn til både installasjonsestetikk og full dekningsevne, og er bredt kompatibel med innendørs WiFi, Bluetooth, 4G-signalforsterkning og nettverkssystemer for hele huset. Qianmu kommunikasjonstakmonterte antenne, med en ren kobberoscillator + flammehemmende ABS-husprosess, er perfekt kompatibel med ulike kommersielle innendørs nettverksprosjekter som hoteller, kontorbygg, kjøpesentre, fabrikker, etc.

Arbeidsprinsipp

Den tusenmaskede kommunikasjonstakmonterte antennen oppnår stabil signaloverføring og mottak gjennom den doble mekanismen med koaksial matoscillatorstråling og aggregering av bunnrefleksjon. Den interne strukturen er delt inn i fire lag: matekontakt, strålingsoscillator, isolasjonsreflektor og beskyttelseshus. Hver ytelsesparameter måles i det ekkofrie kammeret, ingen falske parametere er merket:

1. Bredbåndsoscillatorresonansprinsipp: Ved å bruke ringformede rundstrålende kobberoscillatorer, som dekker de doble WiFi-standardfrekvensbåndene på 2400-2500 MHZ og 5150-5850 MHZ, er den målte stående frekvensbåndsbølgen totalt ≤1.4, der det ikke er noen resonans, og det vil ikke være noen resonans, og det er ingen resonans, og det vil ikke være noen resonans. 5G-frekvensbåndet finnes ikke i enkelte områder.

2. Bunnrefleksjonsbølgekonsentrasjon: En metallrefleksjonsbakplate er lagt til bunnen av antennen for å motvirke signaltapet forårsaket av takmetallkjølen og takaluminiumspanelet oppover. Den målte vertikale nedadgående signaldempingen reduseres med 70 %, 90 % av den trådløse energien stråler ut i innendørsrommet, og dekningsavstanden økes med 30 % ved samme effekt.

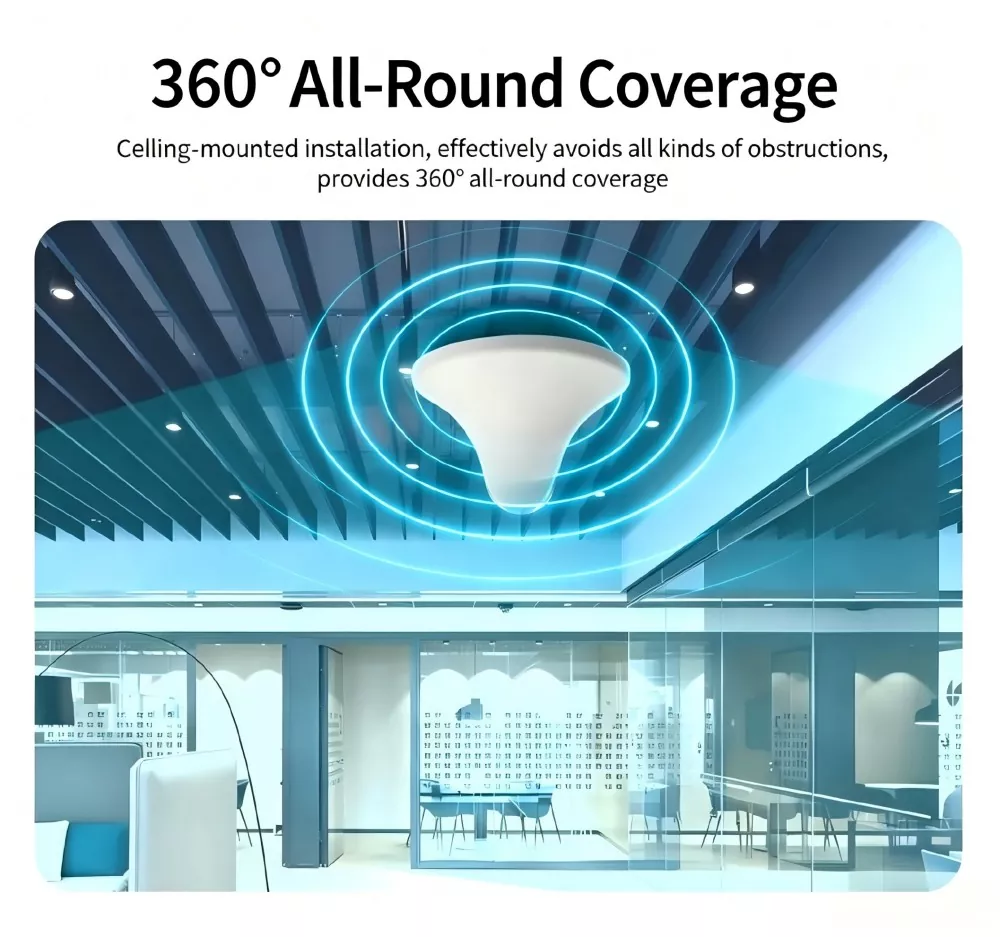

3. 360° enhetlig strålingsmekanisme: Symmetrisk layout av sirkulære oscillatorer, horisontal strålingssvingning ≤1,2dB, ingen dekningsubalanseproblem med sterkt signal på den ene siden og intet nettverk på den andre siden, målt signalstyrkeforskjell innenfor en 10-meters radius ikke mer enn 5dBm.

4. Isolerende anti-interferensstrukturdesign: Et ekstra absorberende bomullslag legges til inne i huset for å isolere elektromagnetisk støy generert av brytere og ledninger i datarommet over taket. I tette AP-nettverksscenarier reduseres samfrekvensinterferens med 40 %, og nettverkshastigheten til flere brukere som er tilkoblet samtidig, synker ikke nevneverdig.

5. Materialstruktur med bred temperaturstabilitet: Flammehemmende ABS-hus + kobberoscillator, testet for 72 timers høy- og lavtemperaturaldring fra -30 °C til +65 °C, oscillator ingen oksidasjon, frekvensavviksfeil ≤±3MHz, ytelsen synker ikke i langsiktig høytemperaturmiljø med lukket tak.

Kompatibel med støtteutstyr

Denne takmonterte antennen er kompatibel med de aller fleste innendørs trådløse kommunikasjonsenheter på markedet. Tekniske modifikasjoner krever ikke ekstra adaptertilbehør og kan kobles direkte til for bruk:

1. Kommersielle trådløse enheter: Enterprise dual-band trådløs AP, høyeffekts WiFi-ruter, hotell AC trådløs kontroller, takmontert trådløs ruter

2. Signalforbedringsutstyr: 2,4G/5G signalforsterker, 4G/5G innendørs mikrobasestasjon, mobiltelefonsignalrepeater, Bluetooth-forsterkergateway

3. Iot-nettverksutstyr: Bluetooth-gateway, LoRa innendørs samlingsbasestasjon, industriell 2,4G-sensorgateway, campus iot sentralkontrollvert

4. Teknisk tilbehør for svakstrøm: radiofrekvensstrømdeler, kobling, innendørs mater, nettverksutvidelsesmodul for svakstrømsboks

Komplett installasjon og bruksveiledning

(1) Nøkkelpunkter for planlegging før installasjon

1. Plasseringsplanlegging: I åpne rom har hver takmontert antenne en effektiv dekningsradius på 8-12 meter. I hotellrom med mange skillevegger plasseres en antenne hver 6.-8. meter.

2. Ceiling avoidance: Install to avoid metal pipes, strong electrical cables, and switchgear inside the ceiling to reduce electromagnetic interference;

3. Krav til ledninger: Bruk 50Ω standard RF-matere, med hver matelengde kontrollert innenfor 15 meter for å unngå for stort signaltap.

(2) Trinn-for-trinn-prosess for takmontering

1. Boring: Lag et 30 mm diameter sirkulært hull i gipsplaten/aluminiumstaket gjennom radiofrekvensmateren;

2. Kabling: Koble den ene enden av materen til SMA-grensesnittet på baksiden av den takmonterte antennen og stram den for å forhindre at den løsner;

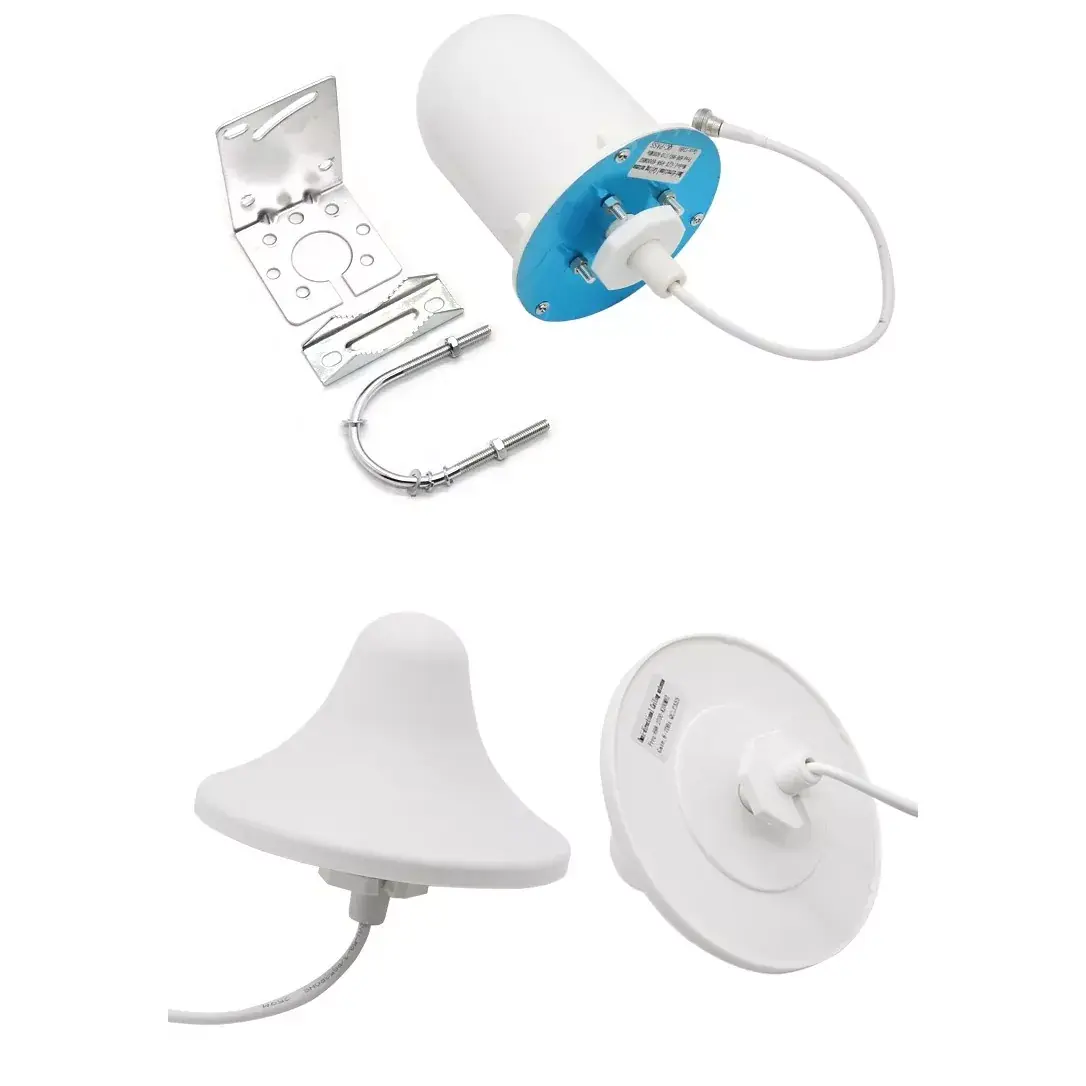

3. Feste: Skyv hoveddelen av antennen fra under taket inn i hullet, med bakre klikk på toppen av takpanelet, automatisk låsing og fiksering;

4. Dokking bak: Koble den andre enden av materen til den trådløse AP-en, signalforsterkerens RF-port og slå på enheten;

5. Faktisk måling og aksept: Bruk en signaltester for å teste signalstyrken til dekningsområdet. Området fra -40 til -70 DBM anses som kvalifisert dekning.

(3) Notater etter vedlikehold

1. Kontroller hver sjette måned for løse antenneklemmer og oksiderte mateskjøter;

2. I fuktige kjellere og kjøkkeninnstillinger, fjern og rengjør kabinettet for støvfjerning hvert år for å unngå støvansamling som påvirker strålingseffektiviteten;

3. Ikke stable metallplater eller ledninger over antennen, da dette vil redusere rekkevidden for den trådløse dekningen betydelig.

FAQ Vanlige spørsmål

Q1: Hvilke enheter er denne takmonterte antennen kompatibel med?

A1: Den takmonterte kommunikasjonsantennen Qianmu er kompatibel med de aller fleste 50Ω RF-grensesnittenheter som dual-band trådløse ap, høyeffekts WiFi-signalforsterkere, 4G innendørs mikrobasestasjoner osv. Den kan matches direkte for kommersielle trådløse dekningsprosjekter i hoteller og kontorbygg.

Q2: Trenger du profesjonelle verktøy for å installere takmontert antenne? Kan en enkelt person gjøre jobben?

A2: Ingen komplekse verktøy kreves. Bare en liten elektrisk drill er nødvendig for å lage hull, og snap-fit ​​strukturen er fikset. Én person kan fullføre installasjonen av én takmontert antenne på 5 minutter. Produktet leveres med en installasjonsmanual, og selv bygningsarbeidere uten tidligere erfaring kan forstå operasjonstrinnene.

Q3: Kan antennegrensesnittet, skall-LOGO og emballasje tilpasses?

A3: Fullstendig tilpassbar. Som kildefabrikken kan vi erstatte alle typer RF-grensesnitt av SMA/N/BNC etter behov, støtte silketrykk av kundemerkets LOGO på skallet, tilpasset nøytral eksportemballasje, fargeboksemballasje, og minimumsbestillingsmengden for OEM/ODM-tilpassede bestillinger kan forhandles.

Q4: Hvordan kan vi bekrefte den faktiske dekningsavstanden til den takmonterte antennen? Kan vi gi de målte dataene?

A4: Ja. Hver batch av takantenner kommer med en radiofrekvens ekkofri kammertestrapport, sammen med dekningstestvideo og signalstyrkedata for ulike innenlandske hoteller og kontorbygg. Alle parametere er reelle og verifiserbare, og kunder kan sende prøver tilbake for selvtesting og sammenligning.
