For moderne rettshåndhevelses- og feltregistreringsutstyr er pålitelig posisjonering mer enn en bekvemmelighet – det kan direkte påvirke bevissporbarhet og driftssikkerhet.QianmuutviklerBody Cam GPS-antennesom en industriell GNSS-keramisk antenne for kroppsbårne kameraer, bevisinnsamlingsterminaler, patruljeutstyr og andre krevende mobile enheter. GPS-, BeiDou-, GLONASS- og Galileo-kompatibiliteten, RHCP-designen og den robuste keramiske strukturen er designet for å opprettholde stabilt satellittmottak i utfordrende miljøer.
En GPS-antenne inne i et kamera som bæres på kroppen må fungere rundt menneskelig kroppsobstruksjon, kompakte enhetsstrukturer, metallskjerming, cellulære RF-moduler, batterier og skiftende utendørsforhold. En passende GNSS-antenne trenger derfor mer enn grunnleggende satellittmottak. Denne artikkelen forklarer hvordan keramisk antennekonstruksjon, sirkulær polarisering, RF-interferenskontroll, materialer med bred temperatur og korrekt installasjon bidrar til stabil posisjonering. Den sammenligner også keramiske og fleksible FPC-antenneteknologier og skisserer viktige valg og installasjonshensyn for produsenter av profesjonelle kroppskameraer.
Innholdsfortegnelse
- Hva er en Body Cam GPS-antenne?
- Hvorfor er GPS-ytelse viktig i kroppsbårne kameraer?
- Hvilke ytelsesfaktorer bør kjøpere vurdere?
- Keramisk GPS-antenne vs. FPC-antenne
- Nøkkel tekniske spesifikasjoner
- Hvordan bør en GPS-antenne installeres?
- Typiske applikasjoner
- FAQ
- Konklusjon

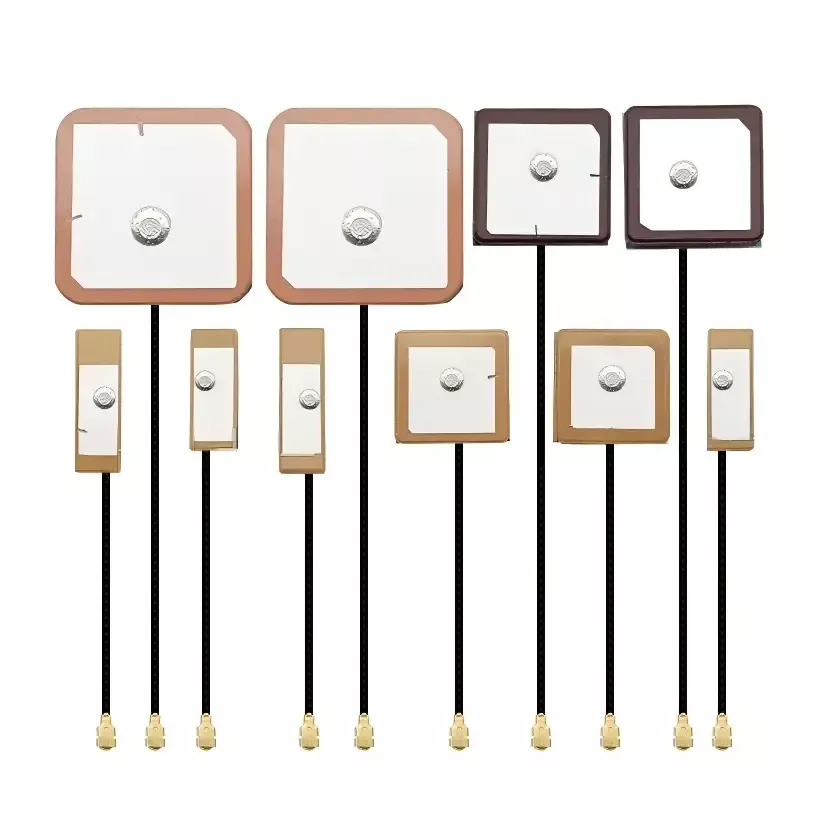

Hva er en Body Cam GPS-antenne?
En Body Cam GPS-antenne er en spesialisert GNSS-mottakskomponent designet for å motta satellittnavigasjonssignaler for kroppsbårne kameraer og bærbare bevisopptaksterminaler. I motsetning til en generell GPS-antenne, må den fungere i et kompakt kabinett mens den håndterer kroppshindringer, elektronisk interferens, bevegelser og skiftende utendørsmiljøer.
Qianmus løsning bruker en høy-dielektrisk keramisk lappstruktur og høyre sirkulær polarisering (RHCP). Designet støtter GPS L1 ved 1575,42 MHz og BeiDou B1 ved 1561 MHz, mens kompatibilitet med store satellittnavigasjonssystemer kan støtte profesjonelle posisjoneringsapplikasjoner i både nasjonale og internasjonale markeder.
Antennen mottar satellittsignaler og sender det optimaliserte RF-signalet til posisjoneringsbrikkesettet. Enheten kan deretter beregne posisjon, hastighet, tid og høydeinformasjon og knytte posisjonsdata til innspilt lyd og video. Dette skaper en praktisk sammenheng mellom innspilt innhold og stedet der en hendelse fant sted.
Hvorfor er GPS-ytelse viktig i kroppsbårne kameraer?
Kroppsbårne kameraer brukes ofte mens personell går, løper, snur, går inn i bygninger eller kjører kjøretøy. Disse bevegelsene skaper et vanskeligere RF-miljø enn en stasjonær GPS-mottaker vanligvis opplever.
Stabil posisjonering kan gi flere praktiske fordeler:
- Sporbarhet av bevis:Plasseringsinformasjon kan assosieres med innspilte opptak og operasjonelle hendelser.
- Kontinuerlige baneposter:Pålitelig satellittmottak bidrar til å redusere hull i bevegelsessporing.
- Driftsbevissthet:Feltteam kan få mer pålitelig stedsinformasjon under mobiloperasjoner.
- Redusert posisjonsavvik:Bedre antenneytelse kan bidra til å begrense ustabile stedsavlesninger forårsaket av svake eller reflekterte signaler.
- Global distribusjon:Multisystem GNSS-kompatibilitet er nyttig for utstyr beregnet på forskjellige geografiske markeder.
For produsenter bør antennevalg derfor vurderes i de tidlige stadiene av kroppskameradesign i stedet for å behandles som en endelig komponentvalgsoppgave.
Hvilke ytelsesfaktorer bør kjøpere vurdere?
1. Satellittsystemkompatibilitet
Profesjonelle kroppskameraer kan distribueres på tvers av forskjellige land og driftsmiljøer. Støtte for GPS og BeiDou samtidig som GLONASS og Galileo kan gi større fleksibilitet når du designer utstyr for innenlandske og utenlandske markeder.
2. Sirkulær polarisering
GNSS-satellittsignaler har sirkulære polarisasjonsegenskaper. En RHCP-antenne er designet for å matche denne signalegenskapen og kan bidra til å redusere virkningen av visse reflekterte og feil polariserte signaler. Dette blir spesielt nyttig rundt bygninger, kjøretøy, metallkonstruksjoner og andre reflekterende overflater.
3. Motstand mot RF-interferens
Et moderne kroppskamera kan inneholde 4G/5G kommunikasjonsmoduler, Wi-Fi, prosessorer, batterier og andre elektroniske kretser. Disse komponentene kan skape et elektrisk komplekst miljø. Antennetilpasning og passende fysisk separasjon kan bidra til å redusere uønsket RF-kobling og forbedre posisjoneringsstabiliteten.
4. Miljøpålitelighet
Profesjonelt utstyr kan bli utsatt for sommervarme, vinterkulde, vibrasjoner, støt, fuktighet og langvarig utendørsdrift. Qianmus industrielle keramiske design er spesifisert for et driftstemperaturområde på -40°C til +75°C, og støtter applikasjoner der komponenter av forbrukerkvalitet kanskje ikke gir tilstrekkelig miljømargin.
5. Mekanisk holdbarhet
Kroppsbåret utstyr opplever gjentatte bevegelser og fysisk håndtering. En stiv keramisk antennestruktur kan gi bedre dimensjonsstabilitet enn en fleksibel struktur i applikasjoner hvor mekanisk holdbarhet er en prioritet.
Keramisk GPS-antenne vs. FPC-antenne
Både keramiske og FPC-antenneteknologier kan være nyttige, men deres egenskaper er forskjellige. Riktig valg avhenger av produktstruktur, tilgjengelig plass, miljøforhold, nødvendig posisjoneringsytelse og målapplikasjon.
| Sammenligningsfaktor | Qianmu keramisk antenne | Standard FPC GPS-antenne |
|---|---|---|
| Kjernemateriale | Industriell høytemperatur sintret keramikk | Fleksibel PI-film |
| Signalmottak | Designet for sterk satellittsignalinnsamling | Egnet for kompakte generelle applikasjoner |
| Polarisering | RHCP | Avhenger av antennedesign |
| Driftstemperatur | -40°C til +75°C | Avhenger av spesifikk modell |
| Mekanisk struktur | Stiv keramisk konstruksjon | Fleksibel filmkonstruksjon |
| Interferenskontroll | Designet for krevende RF-miljøer | Mer avhengig av systemoppsett og installasjon |
| Typisk applikasjon | Profesjonelle kroppskameraer og industrielle terminaler | Kompakt forbruker- og bærbar elektronikk |
For produsenter som utvikler profesjonelle bevisregistreringsenheter, kan en keramisk GNSS-antenne tilby en nyttig kombinasjon av RF-ytelse, miljømotstand og strukturell stabilitet.
Nøkkel tekniske spesifikasjoner
Når man vurderer en GPS-antenne for et kroppskamera, bør ingeniører gjennomgå den fullstendige RF- og mekaniske spesifikasjonen i stedet for kun å fokusere på nominell frekvenskompatibilitet.
| Parameter | Qianmu-spesifikasjon |
|---|---|
| Produkttype | GNSS keramisk overflatemontert antenne |
| Operative band | GPS L1: 1575,42 MHz; BeiDou B1: 1561 MHz |
| Polarisering | Høyre sirkulær polarisering (RHCP) |
| Karakteristisk impedans | 50Ω |
| VSWR | ≤1,8 |
| Peak Gain | 3,0–3,8 dBi |
| Driftstemperatur | -40°C til +75°C |
| Lagringstemperatur | -45°C til +80°C |
| Installasjon | SMT-plassering, lodding gjennom hull eller tilpassede koblinger |
Disse spesifikasjonene gir et nyttig utgangspunkt for RF-ingeniører. Den endelige antenneytelsen bør imidlertid alltid verifiseres etter integrering i hele kamerakabinettet fordi husmaterialer, batteriplassering, PCB-layout, kabelruting og nærliggende trådløse moduler kan påvirke den faktiske RF-ytelsen betydelig.
Hvordan bør en GPS-antenne installeres?
Selv en antenne med høy ytelse kan underytelse hvis den er installert feil. Riktig mekanisk og RF-integrasjon er derfor viktig.
Velg en passende installasjonsposisjon
Det keramiske strålingsområdet skal ikke dekkes direkte av metallhus, batterier eller metallbraketter. Et ikke-metallisk område mot den øvre delen av kroppskameraet er generelt å foretrekke. Qianmu anbefaler å opprettholde minst 15 mm avstand fra 4G/5G- og Wi-Fi-antenner der produktstrukturen tillater det.
Følg riktige loddeprosedyrer
For antenner av pinnetype bør loddeforbindelser være komplette og sikre. For SMT-produkter bør antennen justeres riktig og monteres i henhold til den anbefalte PCB-prosessen. For høyt mekanisk trykk bør unngås fordi keramiske komponenter kan bli skadet ved feil håndtering.
Styrekabel og strømlinjeføring
Antennekabler bør føres forsiktig for å redusere unødvendig kobling med kraftledninger og høystrømskretser. Der det er hensiktsmessig, kan isolasjonsmaterialer også brukes for å isolere antennen fra sterke elektriske interferenskilder.
Test den komplette enheten
Testing av laboratoriekomponenter er viktig, men det bør ikke erstatte komplett maskinverifisering. Etter montering bør produsentene evaluere kaldstart og varmstart satellittinnsamling, posisjoneringsnøyaktighet, satellitttelling og banekontinuitet under realistiske utendørsforhold.
Hvilke applikasjoner kan bruke en Body Cam GPS-antenne?
En profesjonell GNSS-antenne kan støtte et bredt spekter av mobilt opptaks- og posisjoneringsutstyr, inkludert:
- 4G/5G kroppskameraer for rettshåndhevelse
- Opptaksterminaler for politi og trafikk
- Byforvaltning og vegvesen kroppskameraer
- Brannvesenet audiovisuelt bevisutstyr
- Eksplosjonssikre og egensikre opptaksterminaler
- Gruvedrift og petrokjemisk inspeksjonsutstyr
- Kraftinspeksjon og jernbanepatruljeapparater
- Utendørs inspeksjon og feltdriftsterminaler
- Eksportorienterte multi-band kroppsbårne kameraer
Kombinasjonen av GNSS-mottak, kompakt integrasjon og miljømessig holdbarhet gjør denne antenneteknologien spesielt relevant for profesjonelt utstyr som må fungere kontinuerlig utenfor kontrollerte innendørsmiljøer.
FAQ
1. Hvilke satellittsystemer støtter Body Cam GPS-antennen?
Antennen er designet rundt GPS L1- og BeiDou B1-frekvenser og støtter multisystem GNSS-applikasjoner som involverer GPS, BeiDou, GLONASS og Galileo.
2. Hvorfor er RHCP viktig for GNSS-mottak?
RHCP, eller høyre sirkulær polarisering, samsvarer med polarisasjonsegenskapene til vanlige GNSS-satellittsignaler. Det kan bidra til å forbedre mottakskonsistensen og redusere virkningen av noen reflekterte eller feil polariserte signaler.
3. Kan antennen fungere i ekstreme temperaturer?
Det spesifiserte driftstemperaturområdet er -40°C til +75°C, noe som gjør antennen egnet for mange krevende utendørs og industrielle applikasjoner.
4. Kan antennen tilpasses for et nytt kroppskameradesign?
Ja. Som en original produsent kan Qianmu støtte tilpasset antenneutvikling i henhold til enhetsstruktur, driftsfrekvens, installasjonskrav, kontaktkonfigurasjon og RF-ytelsesmål.
5. Hvor mye klaring bør opprettholdes fra 4G/5G og Wi-Fi-antenner?
Det anbefales et minimumsavstand på 15 mm der produktstrukturen tillater det. Den endelige avstanden bør bekreftes gjennom RF-testing fordi kapslingsgeometri og intern elektronikk kan endre den optimale antenneposisjonen.
6. Er utendørs testing nødvendig etter antenneinstallasjon?
Ja. Utendørs testing av komplett enhet anbefales sterkt. Ingeniører bør verifisere satellittinnsamling, posisjoneringsnøyaktighet, kald- og varmstart og banekontinuitet etter at antennen er integrert i det endelige kabinettet.
Konklusjon
En pålitelig GNSS-antenne er en kritisk komponent i et profesjonelt kroppsbåret kamera fordi posisjoneringsytelsen påvirker posisjonsnøyaktighet, bevissporbarhet og driftssikkerhet. Keramisk konstruksjon, RHCP-polarisering, multisystem GNSS-kompatibilitet, interferenskontroll og ytelse ved bred temperatur kan gi et sterkere grunnlag for krevende kroppskameraapplikasjoner.
Qianmu kombinerer antenne FoU, produksjon, RF-testing og tilpasset produksjon for å støtte kroppskameraprodusenter og systemintegratorer. For prosjekter som krever tilpassede frekvensbånd, dimensjoner, kontakter, installasjonsstrukturer eller RF-optimalisering, utforske Body Cam GPS-antenneløsningen ogkontakt ossfor teknisk konsultasjon, prøver og tilpasset antenneutvikling.
