Hvordan kan den rette NB-IoT-antennen forbedre tilkoblingen og påliteligheten for industrielle IoT-enheter

Qianmu, en profesjonell antenneprodusent som spesialiserer seg på trådløse kommunikasjonsløsninger, tilbyrNB-IoT-antennedesignet for å støtte pålitelig tilkobling for industrielle IoT-enheter, smarte målesystemer og utendørs kontrollskap. Med fullbåndsdekning fra 700 MHz til 960 MHz, en IP67-klassifisert vanntett design og fleksible monterings- og tilkoblingsmuligheter, hjelper denne antennen utstyrsutviklere med å takle de praktiske utfordringene med trådløs kommunikasjon i krevende miljøer.

En NB-IoT-antenne er en viktig RF-komponent for Narrowband Internet of Things-enheter som overfører små mengder data over mobilnettverk. Å velge riktig antenne innebærer mer enn å matche et frekvensbånd. Ingeniører må også vurdere installasjonsposisjon, kapslingsmaterialer, impedans, antenneforsterkning, vanntetting, kabeltap og koblingskompatibilitet. Denne veiledningen forklarer hvordan en NB-IoT-antenne fungerer, hvor den brukes, hvilke spesifikasjoner som betyr noe, og hvordan du velger en løsning for langsiktig industriell distribusjon.

Innholdsfortegnelse

1. Hva er en NB-IoT-antenne?
2. Hvordan fungerer en NB-IoT-antenne?
3. Hvilke funksjoner betyr mest?
4. Hvor brukes NB-IoT-antenner?
5. Hva er de viktigste tekniske spesifikasjonene?
6. Hvordan velger du riktig antenne?
7. Hvordan kan installasjon forbedre ytelsen?
8. Ofte stilte spørsmål
9. Konklusjon

1. Hva er en NB-IoT-antenne?

En NB-IoT-antenne er en radiofrekvenskomponent som gjør at en enhet kan sende og motta trådløse signaler gjennom et Narrowband Internet of Things mobilnettverk. NB-IoT er designet for tilkoblede enheter som ofte krever lavt strømforbruk, bred dekning og pålitelig kommunikasjon for små dataoverføringer.

Typiske enheter inkluderer smarte vannmålere, gassmålere, strømovervåkingsterminaler, miljøsensorer, industrielle kontrollere og fjernovervåkingsutstyr. Disse applikasjonene kan fungere i lengre perioder uten hyppig vedlikehold, noe som gjør antennevalg til en viktig del av det totale produktdesignet.

NB-IoT-antenner er tilgjengelige i flere former:

• Innebygde antenner:Integrert i enhetshuset eller kretsenheten der plass og utseende er viktig.
• Patch-antenner:Kompakte strukturer egnet for utvalgte innebygde trådløse applikasjoner.
• Bilmonterte antenner:Eksterne løsninger designet for spesielt mobilt utstyr og installasjonsforhold.

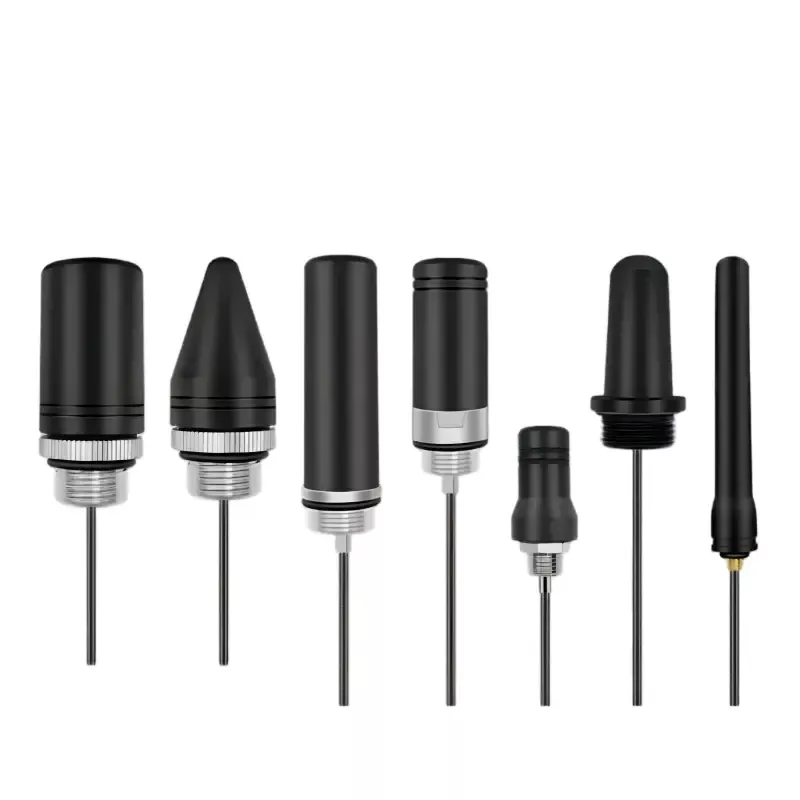

• Skruemonterte eksterne antenner:Antenner installert gjennom et kabinettpanel, ofte foretrukket for metallskap og utendørs industrielt utstyr.

For utstyr installert inne i metallkapslinger, kan en ekstern antenne gi en mer praktisk RF-bane enn en antenne plassert helt inne i kabinettet. Qianmus NB-IoT-antenneløsning er designet rundt utendørs skapinstallasjoner og støtter forskjellige monteringsgjenger, kabellengder og koblingskonfigurasjoner.

2. Hvordan fungerer en NB-IoT-antenne?

En NB-IoT-antenne konverterer elektriske signaler fra en trådløs kommunikasjonsmodul til elektromagnetiske bølger og mottar innkommende radiosignaler fra mobilnettverket. Ytelsen avhenger av antennens elektriske design, driftsfrekvensen, de omkringliggende materialene og måten den er installert på.

Tre tekniske hensyn er spesielt viktige.

Frekvensmatching

En antenne må være utformet for frekvensbåndene som brukes av mål NB-IoT-nettverket. En antenne som er dårlig tilpasset driftsbåndet kan reflektere mer RF-energi mot senderen i stedet for å utstråle den effektivt. Frekvensdekning og impedanstilpasning bør derfor verifiseres før distribusjon.

Impedans og RF-effektivitet

En 50-ohm impedans er mye brukt i RF-systemer. Å matche antennen, koaksialkabelen og kommunikasjonsmodulen bidrar til å redusere refleksjoner og opprettholde effektiv signaloverføring. Spennings stående bølgeforhold (VSWR) er en nyttig indikator for impedanstilpasning, selv om den ikke uavhengig etablerer total antenneeffektivitet eller kommunikasjonsrekkevidde i den virkelige verden.

Innkapsling og miljøeffekter

Metallkabinetter kan hindre eller endre radiofrekvensstråling, mens kabler, strømforsyninger og elektroniske komponenter i nærheten kan påvirke antenneytelsen. Montering av antennen utenfor et skap kan bidra til å redusere kapslingsrelatert skjerming, forutsatt at antennen er installert og jordet i henhold til designkravene.

3. Hvilke funksjoner betyr mest i en industriell NB-IoT-antenne?

Industrielt IoT-utstyr opererer ofte utendørs eller på steder der tilgangen for vedlikehold er begrenset. En passende antenne bør derfor kombinere elektrisk kompatibilitet med mekanisk holdbarhet og installasjonsfleksibilitet.

Bred frekvensdekning

Et bredt støttet frekvensområde kan forenkle produktdistribusjon på tvers av kompatible NB-IoT-nettverk. Qianmus omtalte eksterne antenne dekker 700–960 MHz, men kjøpere bør fortsatt bekrefte de faktiske frekvensbåndene som er distribuert av mobiloperatøren og kommunikasjonsmodulen.

IP67 vanntett og støvtett beskyttelse

En IP67-klassifisert kapsling er designet for å gi støvbeskyttelse og tåle spesifiserte midlertidige nedsenkingsforhold under gjeldende testkrav. Denne vurderingen er verdifull for utendørs overvåkingsskap utsatt for regn, støv og skiftende vær. Riktig panelinstallasjon og forsegling er fortsatt avgjørende for å opprettholde beskyttelsen på komplett utstyrsmonteringsnivå.

Fleksible monterings- og tilkoblingsmuligheter

Ulike skap krever forskjellige monteringsdimensjoner og kabelarrangement. M12- og M16-gjengede alternativer kan hjelpe med å imøtekomme ulike paneldesign, mens SMA-, IPEX-, BNC- og N-type kontakter tilbyr potensiell kompatibilitet med ulike RF-grensesnitt. Nøyaktig koblingskjønn og grensesnitt må bekreftes for den valgte modellen.

Miljømessig holdbarhet

Husmaterialer, tetningskomponenter, kabelkonstruksjon og korrosjonsbestandige metalldeler påvirker langsiktig pålitelighet. For kystinstallasjoner, transportutstyr og utendørs brukssystemer bør kjøpere vurdere temperaturgrenser, vibrasjonseksponering, korrosjonsrisiko og vedlikeholdskrav sammen.

4. Hvor brukes NB-IoT-antenner?

NB-IoT-antenner støtter et bredt spekter av fjernovervåking og kommunikasjonsapplikasjoner med lav datahastighet. Eksterne vanntette design er spesielt nyttige når enheter er installert i metallskap eller utsatt for utendørsforhold.

Smart vann- og gassmåling

Tilkoblede målesystemer overfører forbruksavlesninger og driftsinformasjon til eksterne administrasjonsplattformer. Antenneplassering kan påvirke kommunikasjonssikkerheten når målere installeres i underjordiske bruksområder, utendørs innhegninger eller steder omgitt av byggematerialer.

Elektrisitet og industrikontroll

Strømovervåkingsterminaler, strømmålerkonsentratorer og industrielle kontrollskap bruker trådløs tilkobling for å rapportere utstyrsstatus og måledata. En ekstern antenne kan bidra til å håndtere RF-begrensningene som skapes av metallkapslinger.

Smartby og miljøovervåking

Luftkvalitetssensorer, veistøvovervåkingsstasjoner, værovervåkingsutstyr og intelligente gatelyskontrollere kan kreve pålitelige trådløse koblinger på tvers av distribuerte steder. Vanntetting og passende temperaturklassifiseringer er viktige når disse enhetene brukes utendørs.

Landbruks IoT

Ekstern jordovervåking, miljøkontroll i drivhus og vannkvalitetsovervåking av akvakultur kan bruke NB-IoT-tilkobling til å overføre målinger fra steder der konvensjonelt kablet nettverk er upraktisk.

Alarmer for fjernutstyr

Industrianlegg kan bruke tilkoblede terminaler for å rapportere unormale forhold, utstyrsfeil eller endringer i driftsstatus. Antenneytelsen bør vurderes sammen med nettverkstilgjengelighet, strømstyring og kommunikasjonsmodulens støttede funksjoner.

5. Hva er de viktigste tekniske spesifikasjonene til en NB-IoT-antenne?

Tekniske spesifikasjoner gir et praktisk grunnlag for å sammenligne antennemodeller. Følgende tabell oppsummerer de publiserte parametrene til Qianmus eksterne NB-IoT-antenne. Spesifikasjoner bør bekreftes på nytt mot tilbudet og databladet for den nøyaktige modellen som bestilles.

Disse spesifikasjonene beskriver det omtalte produktet i stedet for hver antenne i NB-IoT-kategorien. Faktisk ytelse avhenger av valgt konfigurasjon, installasjonsmiljø, nettverksbånd, kabelruting og vertsenheten. Kjøpere bør be om gjeldende testdata når spesifikke akseptkriterier kreves.

6. Hvordan velger du riktig NB-IoT-antenne?

Å velge en antenne begynner med kommunikasjonskravene til den ferdige enheten. En modell som fungerer godt i et laboratorium, kan gi andre resultater når den installeres nær metallpaneler, kraftelektronikk eller andre RF-sensitive komponenter.

Bruk følgende sjekkliste når du vurderer leverandører og antennekonfigurasjoner:

• Bekreft nettverksbåndene:Sjekk frekvensene som støttes av den utplasserte operatøren og NB-IoT-modulen.
• Vurder installasjonsstedet:Bestem om antennen skal monteres inne i et plastkabinett, utenfor et metallskap eller på mobilt utstyr.
• Velg riktig monteringsgjenge:Bekreft paneltykkelse, hulldiameter, tilgjengelig klaring og forseglingskrav.
• Match kontakten:Bekreft kontakttype, kjønn, kabelimpedans og grensesnittet på kommunikasjonsmodulen.
• Velg en passende kabellengde:Unngå unødvendig kabellengde fordi koaksialkabel introduserer RF-tap som kan redusere signalet som leveres til eller mottas fra antennen.
• Gjennomgå miljøforhold:Vurder regn, støv, ekstreme temperaturer, vibrasjoner og salteksponering.
• Be om relevant testinformasjon:Gjennomgå frekvensrespons, VSWR, forsterkning og eventuelle miljøtestresultater som gjelder for den foreslåtte modellen.
• Test hele enheten:Valider tilkobling og signalkvalitet ved å bruke det faktiske kabinettet, kabelruten, modulen og tiltenkt installasjonssted.

For OEM-prosjekter kan tilpasning også innebære husdimensjoner, kabellengde, koblingskonfigurasjon og monteringsstruktur. Å diskutere disse kravene før verktøy eller masseproduksjon bidrar til å redusere integrasjonsendringer senere i utviklingssyklusen.

7. Hvordan kan installasjon forbedre NB-IoT-antenneytelsen?

Selv en korrekt spesifisert antenne kan underytelse hvis den er dårlig installert. Noen få praktiske tiltak kan bidra til å bevare RF-ytelsen og opprettholde miljøvern.

1. Velg en passende monteringsposisjon.For eksterne kabinettantenner, bruk en passende panelplassering som unngår unødvendig hindringer fra metallkonstruksjoner i nærheten.
2. Fest monteringsutstyret riktig.Følg produsentens installasjonsinstruksjoner og tiltrekkingskrav for å unngå å skade gjengene eller kompromittere tetningen.
3. Før koaksialkabelen forsiktig.Unngå skarpe bøyninger, gjentatte brettinger, klem og unødvendige kabelføringer.
4. Skille kabelen fra interferenskilder der det er praktisk.Hold RF-kabling borte fra støyende kraftelektronikk og koblingskomponenter når utstyrsoppsettet tillater det.
5. Inspiser tetningskomponenter.Sørg for at pakninger og kabelinnføringspunkter er riktig installert, spesielt i utendørs skap.
6. Test etter sluttmontering.Evaluer nettverksregistrering, signalindikatorer og datalevering på applikasjonsnivå under representative driftsforhold.

Installasjon bør behandles som en del av antennesystemets design snarere enn som en endelig mekanisk oppgave. Testing av hele sammenstillingen er den mest pålitelige måten å identifisere problemer som kanskje ikke vises når antennen evalueres separat.

8. Ofte stilte spørsmål om NB-IoT-antenner

Q1: Hvilket frekvensområde bør en NB-IoT-antenne støtte?

Den nødvendige rekkevidden avhenger av mobilbåndene som brukes av målnettverket. Qianmus omtalte eksterne antenne dekker 700–960 MHz. Bekreft distribusjon av lokalt nettverk og modulkompatibilitet før du velger en modell.

Q2: Kan en NB-IoT-antenne installeres på et kontrollskap av metall?

Ja. En skrumontert ekstern antenne er ofte egnet for metallskap fordi radiatoren kan plasseres utenfor kabinettet. Monteringsdesign, jording eller koblingsarrangement og installasjonsinstruksjoner bør følges for den spesifikke modellen.

Q3: Er en IP67-klassifisert NB-IoT-antenne egnet for utendørs bruk?

En IP67-klassifisering indikerer et definert nivå av støv- og vanninntrengningsbeskyttelse under spesifiserte testforhold. Den kan være egnet for mange utendørs bruksområder, men den komplette installasjonen må også opprettholde passende forsegling og miljøvern.

Q4: Kan kabellengde og kontakttype tilpasses?

Ja. Qianmu viser kabelalternativer fra 1,5 m til 10 m og koblingsvalg inkludert SMA, IPEX, BNC og N-type. Tilgjengeligheten avhenger av den valgte konfigurasjonen, så bekreft kontaktdetaljer og kabelkrav når du ber om et tilbud.

Spørsmål 5: Gir høyere antenneforsterkning alltid bedre tilkobling?

Nei. Forsterkning må vurderes sammen med strålingsmønster, installasjonsorientering, nettverksforhold og mottakssystemet. En antenne med høyere forsterkning garanterer ikke automatisk bedre ytelse i alle retninger eller steder.

Q6: Hvordan kan jeg redusere signaltap under installasjonen?

Bruk en egnet koaksialkabel med lavt tap, velg en passende kabellengde, unngå skarpe bøyninger, sørg for lydkontakten og plasser antennen vekk fra betydelige hindringer. Kontroller ytelsen etter at antennen er installert i det endelige kabinettet.

Q7: Hvilken informasjon bør jeg oppgi når jeg ber om en tilpasset NB-IoT-antenne?

Oppgi driftsfrekvensbånd, kommunikasjonsmodulmodell, kapslingsmateriale, monteringsdimensjoner, kabellengde, kontakttype, miljøforhold, målmengde og eventuelle nødvendige testkriterier for RF eller inntrengningsbeskyttelse. Denne informasjonen hjelper leverandøren med å vurdere kompatibilitet og anbefale en passende konfigurasjon.

9. Konklusjon: Bygg en mer pålitelig IoT-tilkobling

En velvalgt NB-IoT-antenne hjelper tilkoblede enheter med å opprettholde effektiv trådløs kommunikasjon i applikasjoner som spenner fra smart måling og industriell overvåking til miljøføling og utendørs kontrollsystemer. Frekvenskompatibilitet, impedanstilpasning, monteringsstruktur, kabelvalg og miljøvern bidrar til det endelige resultatet.

Qianmu tilbyr en ekstern NB-IoT-antenneløsning med 700–960 MHz dekning, IP67-beskyttelse, M12- og M16-monteringsalternativer, og konfigurerbare kabel- og koblingsvalg. For utstyrsprodusenter, systemintegratorer og IoT-produktutviklere er evaluering av disse parameterne mot faktiske driftsforhold et viktig skritt mot pålitelig distribusjon.
