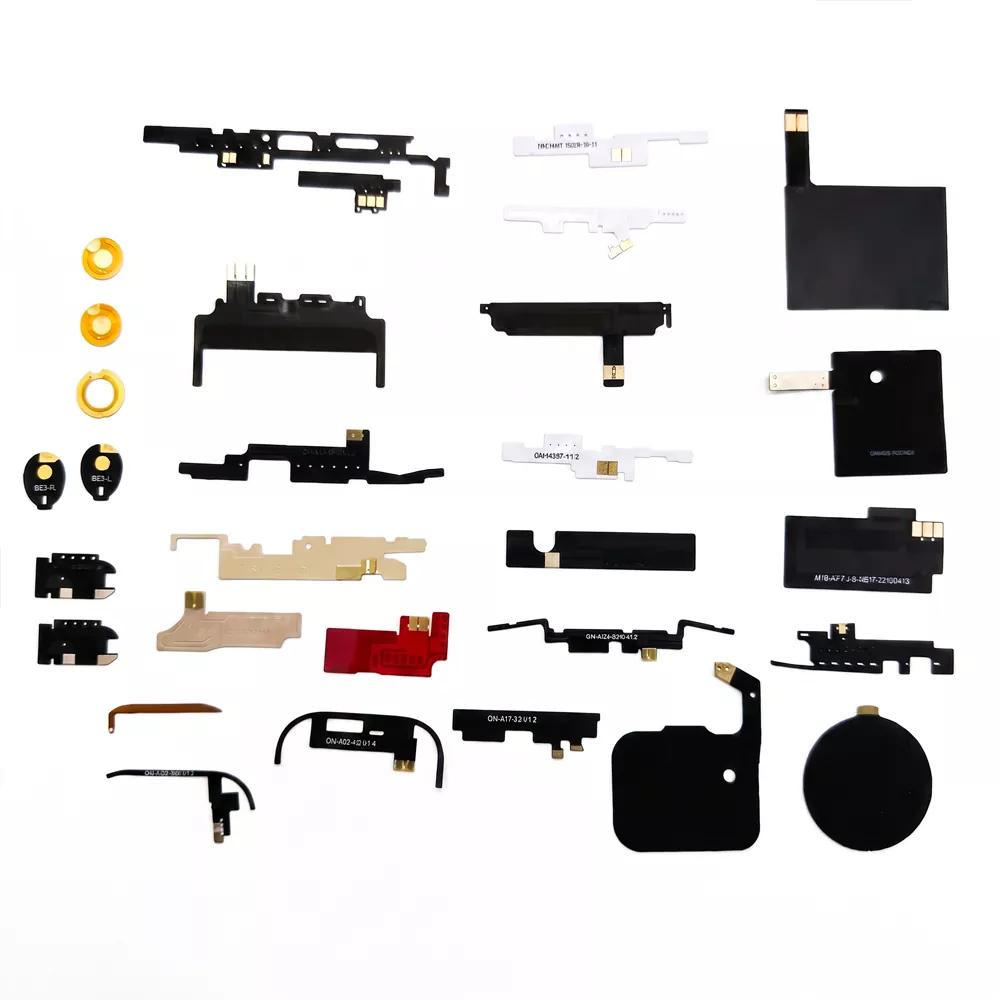

Fleksibel trykt kretsantenne (FPC)

Hva er en FPC-antenne?

En FPC-antenne, eller Flexible Printed Circuit Antenna (FPC), bruker fleksible PI- og PET-filmer som underlag og er fremstilt ved etsing og utskrift for å lage antennekretser. Den har lette, tynne, fleksible og bøyelige egenskaper, slik at den kan tilpasse seg buede overflater. Tykkelsen varierer fra 0,03 til 0,2 mm, og vekten er mindre enn 1 gram. Antennen kan overføre og motta trådløse signaler og er kompatibel med protokoller inkludert WiFi, Bluetooth, GPS, 4G/5G, GNSS, NB-IoT og LoRa, som dekker frekvensbåndene 2,4 GHz, 5 GHz og 5,8 GHz. Qianmu Communications er en profesjonell FPC-antenneprodusent med mange års dyp bransjeerfaring. Vi er utstyrt med tre ekkofrie mikrobølgeovnskamre og har mer enn ti dedikerte FoU-personell, noe som gjør oss i stand til å tilby one-stop-tjenester – fra design av antenneløsninger til masseproduksjon.

Viktig salgsargument

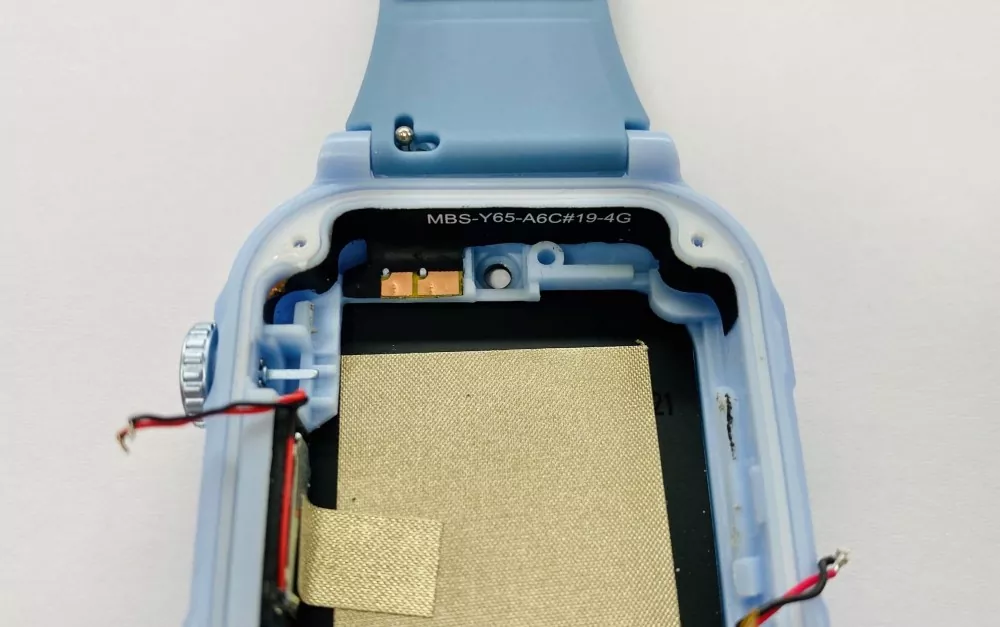

Ultratynn og fleksibel, ledig i plassen.

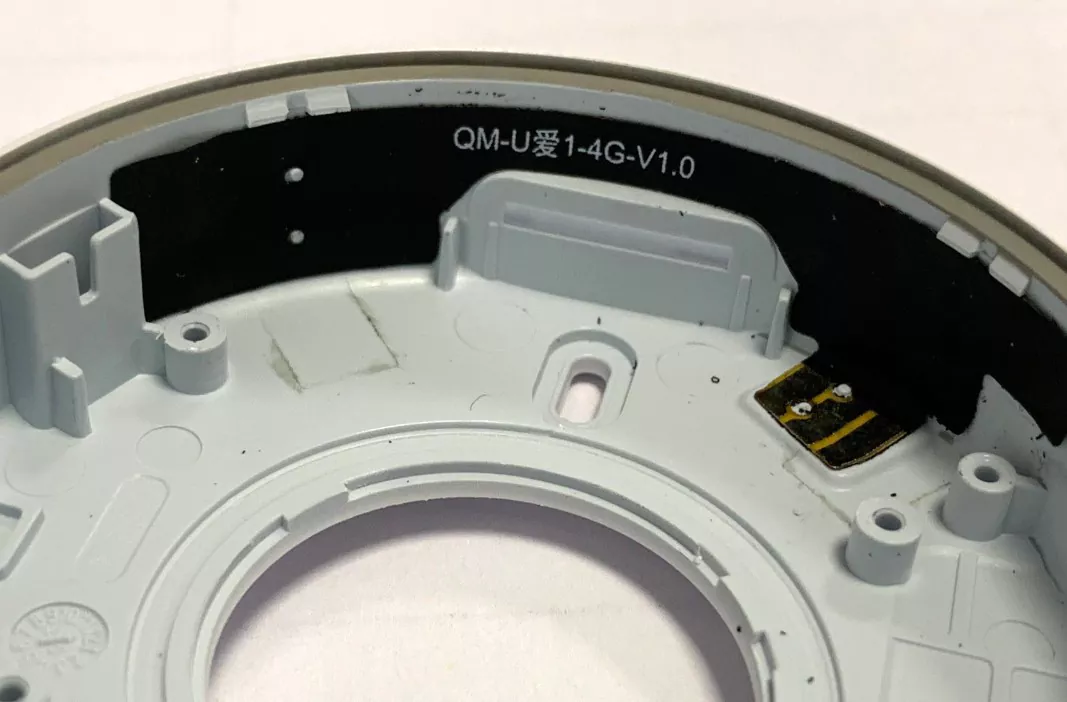

Fleksibel trykt kretsantenne (FPC) har en tykkelse på bare 0,03–0,2 mm og kan bøyes eller brettes vilkårlig. Den kan bøyes 90° langs den indre veggen av hulrommet inne i enheten, perfekt tilpasset ulike komplekse strukturelle design. Enten enhetens kabinett er flatt eller buet til overflaten, kan FPC-en lett tilpasses dens overflate.

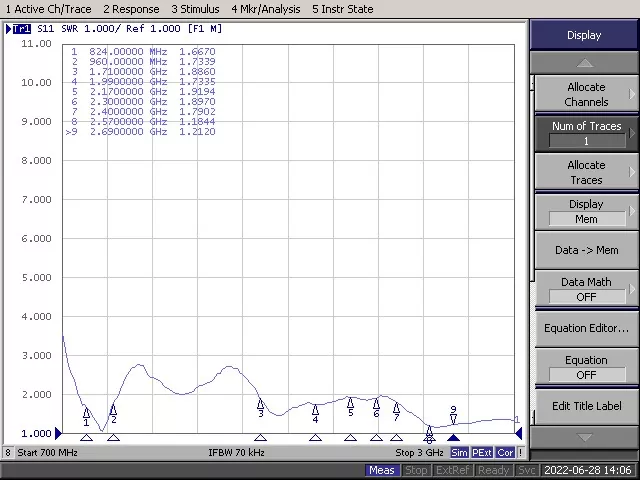

Flerbånds bredbåndsdekning

Støtter flere kommunikasjonsprotokoller, inkludert 4G/5G, fullbånds WiFi, Bluetooth, GPS/GNSS, LoRa og NFC. En enkeltbrikke FPC-antenne kan dekke frekvensbånd fra 700 MHz til 2700 MHz – eller enda bredere. For å møte kommunikasjonsbehovene til multimodus- og multifrekvensenheter.

Lett design

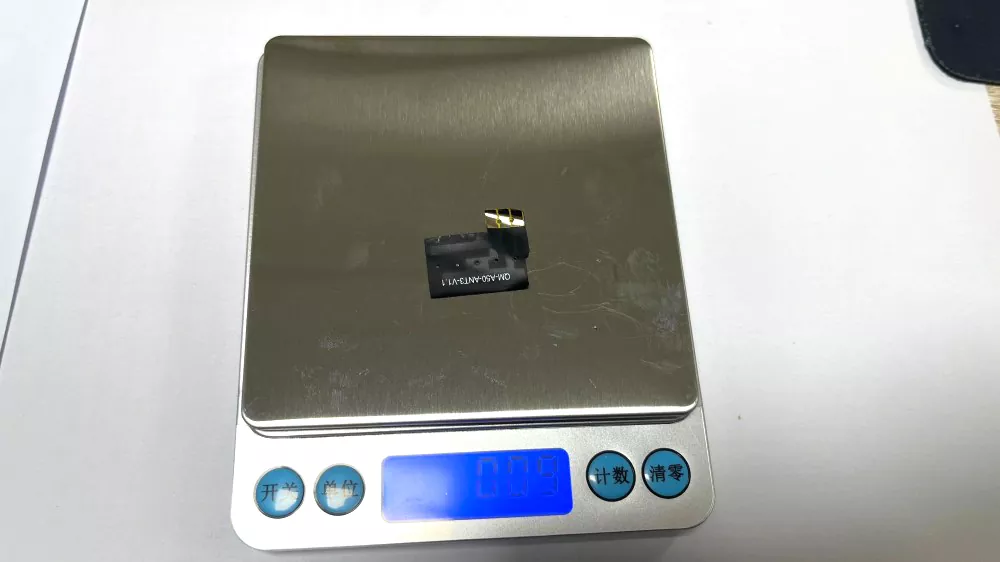

FPC-antennen veier mindre enn 1 gram. Mer enn 50 % lettere enn tradisjonelle metallantenner. For vektsensitive produkter som bærbare enheter og droner, er FPC-antenner det beste valget.

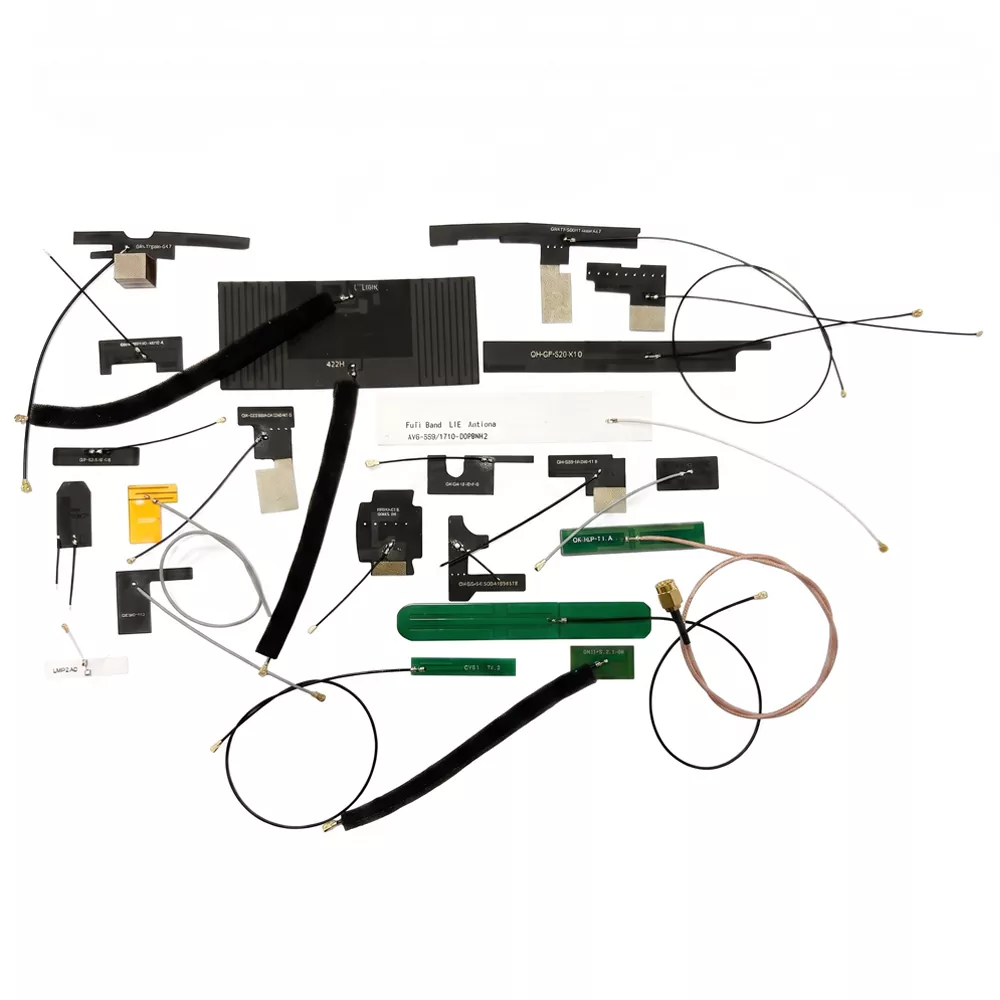

Klar til bruk rett ut av esken, enkel å montere.

Har standard 3M 300LSE selvklebende bakside for rask skrell-og-klebende montering på 2 minutter. Tilgjengelig med IPEX, U.FL, MHF4 og andre koblingsalternativer.

Viktige merknader for antenneinstallasjon

1. Hold deg unna metalloverflater

Ikke installer antennen direkte på eller nær metalloverflater, da dette kan påvirke impedanstilpasning, endre strålingsmønsteret og redusere den generelle antenneeffektiviteten.

2. Unngå overdreven bøying

Ikke bøy eller brett antennen for mye under installasjonen, da overdreven deformasjon kan skade den interne lederen og påvirke RF-ytelsen negativt.

3. Sørg for sikker installasjon

Fest antennen godt og jevnt under installasjonen for å forhindre deformasjon som kan påvirke strålingsytelsen og signalstabiliteten.

4. Oppretthold tilstrekkelig klaring rundt antennen

Oppretthold minst 5 mm klaring over og på begge sider av antennen. Unngå å plassere metallkomponenter, høyhastighetssignalspor eller store kobberområder i nærheten av antennen for å sikre optimal ytelse.

5. Håndter med forsiktighet under montering

Selv om antennen har en fleksibel struktur, har FPC-materialet begrenset mekanisk styrke. Unngå overdreven trekking, vridning eller slag under installasjon og montering.

6. Oppbevares i et tørt miljø

Unngå å oppbevare antennen i omgivelser med høy temperatur eller høy luftfuktighet. Hold produktet tørt for å opprettholde stabil elektrisk ytelse og langsiktig pålitelighet.

Kvalitetskontroll og testing

Qianmu Communications bruker streng kvalitetsstyring gjennom hele produksjonsprosessen, og dekker råvareinspeksjon, produksjonsovervåking og testing av ferdige produkter.

Inspeksjon av innkommende materiell

Alle innkommende materialer, inkludert FPC-substrater, kobberfolier, lim og koblinger, gjennomgår streng kvalitetskontroll for å sikre pålitelighet og konsistens.

AOI optisk inspeksjon

Automated Optical Inspection (AOI) brukes til å verifisere antennekretsrutingsnøyaktighet, loddeforbindelseskvalitet og produktutseende for å forhindre produksjonsfeil.

RF-ytelsestesting

Viktige RF-parametere, inkludert voltage standing wave ratio (VSWR), forsterkning og strålingsmønster, testes i et profesjonelt mørkeromsmiljø for å sikre at antenneytelsen oppfyller kravene.

Testing av miljøpålitelighet

Antennene gjennomgår ulike pålitelighetstester, inkludert høy- og lavtemperatursyklingstester, fuktighetstester, bøyningslevetidstester og andre miljøevalueringer.

Batch Consistency Management

Streng produksjonskontroll sikrer konsistent ytelse og stabil kvalitet på tvers av hver produktbatch.

Profesjonell erfaring med produksjon av antenner

I over to tiår har Qianmu Communications vært dedikert til terminalantenneindustrien, med fokus på FoU, produksjon og salg av trådløse kommunikasjonsterminalantenner. Våre produkter er mye brukt i mobile kommunikasjonsenheter, inkludert smarttelefoner, nettbrett, mobile betalingssystemer, droner, trådløse ladeenheter, biler, basestasjoner og bærbare enheter.

Hvordan velge en FPC-antenne

1. Bekreft driftsfrekvensen

Identifiser de trådløse teknologiene enheten din krever, for eksempel 4G/LTE, 5G, Wi-Fi, Bluetooth, GNSS, LoRa eller NFC. Velg en antenne som støtter alle nødvendige frekvensbånd.

2. Vurder tilgjengelig installasjonsplass

Mål tilgjengelig plass inne i enheten, inkludert lengde, bredde og installasjonsposisjon. Takket være deres fleksible struktur og tilpassbare dimensjoner er FPC-antenner godt egnet for kompakte eller uregelmessig utformede kabinetter.

3. Bekreft RF-kontakttypen

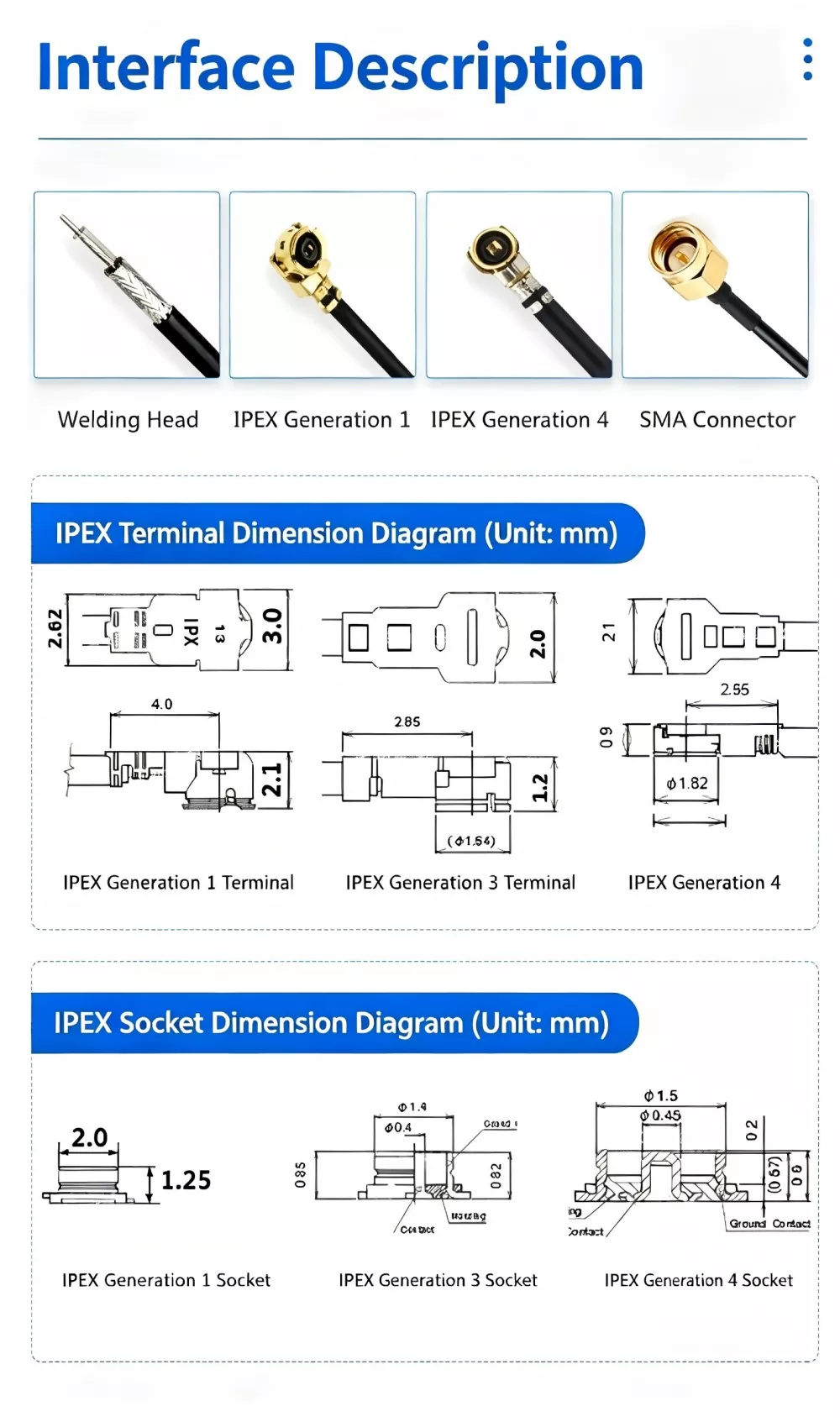

Sjekk RF-kontakten som brukes på PCB-en, for eksempel IPEX, U.FL eller MHF4. Antennekontakten må samsvare med modulgrensesnittet for å sikre pålitelig RF-ytelse.

4. Gjennomgå viktige RF-parametere

· Forsterkning: Velg en passende forsterkning basert på applikasjonen og installasjonsmiljøet.

· VSWR: En verdi under 2,0 anbefales generelt for god impedanstilpasning.

· Effektivitet: Høyere effektivitet bidrar til å forbedre overføringsytelsen og mottakerens følsomhet.

· Impedans: Standard RF-impedans er 50Ω og bør matche RF-modulen.

5. Vurder tilpasningsalternativer

Hvis standardprodukter ikke oppfyller designkravene dine, velg en FPC-antenneprodusent som tilbyr tilpasningstjenester, inkludert antennedimensjoner, kabellengde, kontakttype og RF-innstilling.

6. Vurder leverandørens evner

Velg en FPC-antenneleverandør med et etablert kvalitetsstyringssystem, RF-teknisk ekspertise og pålitelige produksjonsevner for å sikre konsistent produktkvalitet og langsiktig forsyning.

FAQ

Q1: Hvordan velger du mellom en FPC-antenne og en PCB-antenne?

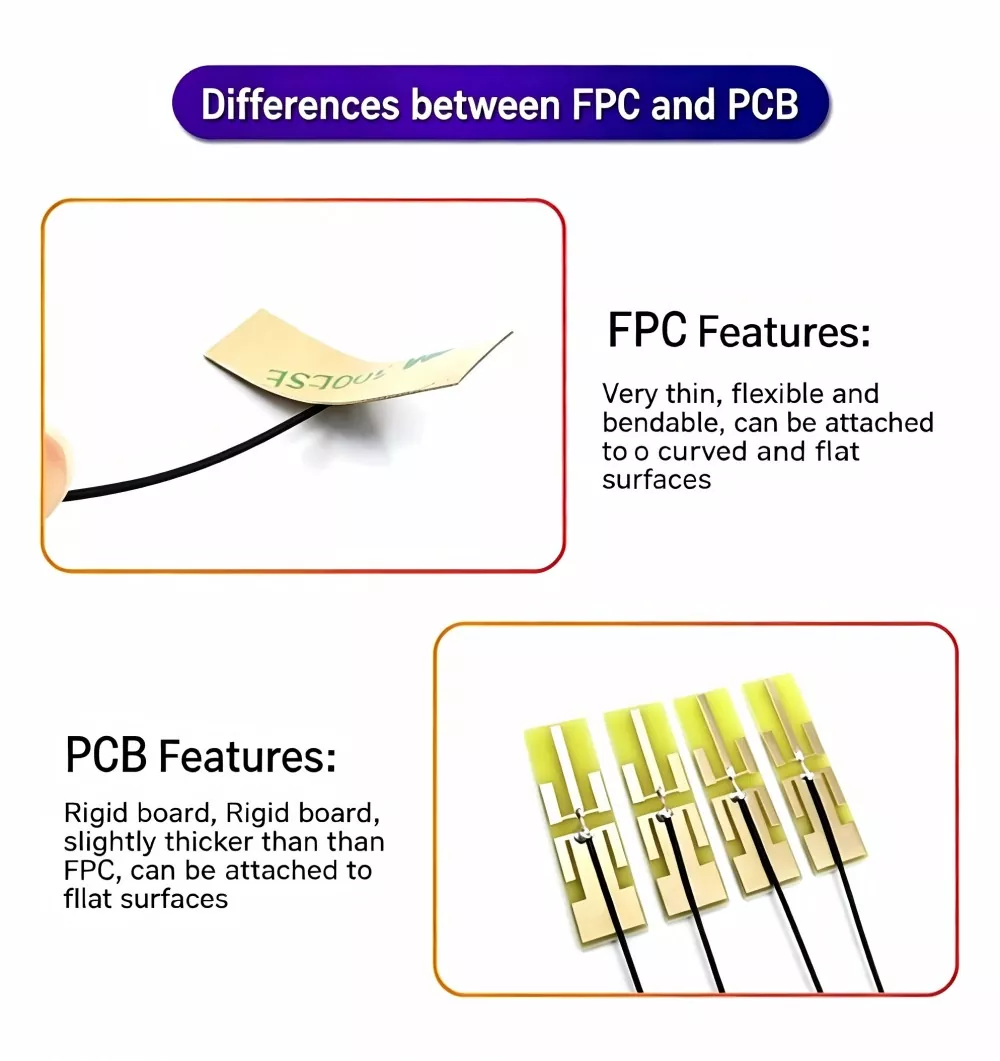

A: FPC fleksibel og bøybar, ideell for å passe inn i buede, trange rom – foretrukket for lette, tynne enheter. PCB-stiv, egnet kun for flate overflater; velg dette alternativet hvis budsjettet ditt er begrenset og du har god plass.

Q2: Hvilke frekvensbånd støtter FPC-antennen?

A: Qianmu Communications FPC-antenner dekker frekvenser fra 13,56 MHz NFC til 6 GHz 5G, og støtter trådløse teknologier inkludert 4G/5G, Wi-Fi, Bluetooth, GNSS, LoRa og ZigBee.

Q3: Hva er driftstemperaturen til FPC-antennen?

A: -45 ℃ til +85 ℃, oppfyller standarder for industriell bruk.

Q4: Hva er forskjellene mellom IPEX-, U.FL- og MHF4-kontakter?

A: Alle er miniatyr RF-kontakter, med dimensjonene U.FL > MHF4. MHF4 er enda mindre og brukes ofte i 5G-applikasjoner; bare velg kontakten basert på hovedkortets grensesnittspesifikasjoner.

Spørsmål 5: Støtter det tilpasning av små partier?

A: Vi tilbyr støtte og kan håndtere hele bestillingsprosessen – fra plandesign og prototyping til små- og storskala produksjon.
