Hva er egentlig en gummi ducky-antenne?

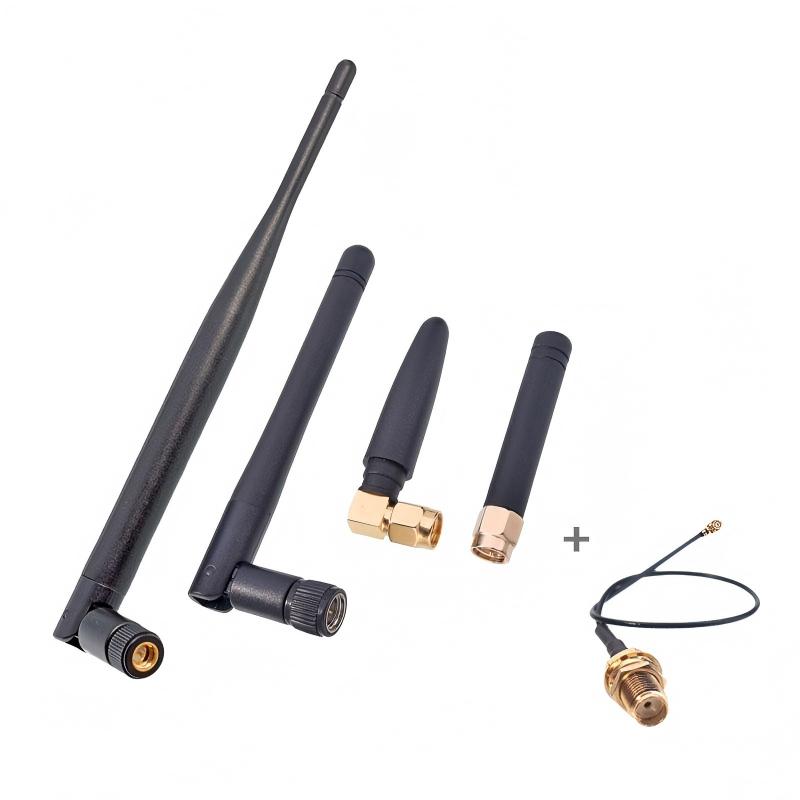

A gummi ducky antenne(ofte kjent som en gummiantenne eller gummiandantenne) er en vanlig litenomni antenneoppkalt etter det ytre beskyttende laget av gummi eller plast. Det er mye brukt i trådløse kommunikasjonsenheter som walkie-talkies, trådløse rutere, bilradioer og IoT-enheter. Qianmu Communications forklarer kjerneegenskapene og arbeidsprinsippene:

1. Struktur og designfunksjoner

Eksterne materialer:

Det ytre laget er laget av fleksibel gummi/silikon (noen er hardplast), og gir fysisk beskyttelse som vanntetting, støtmotstand og korrosjonsbestandighet.

Fargen er vanligvis svart, med noen få tilpassede alternativer tilgjengelig i andre farger (som hvit eller oransje).

Intern struktur:

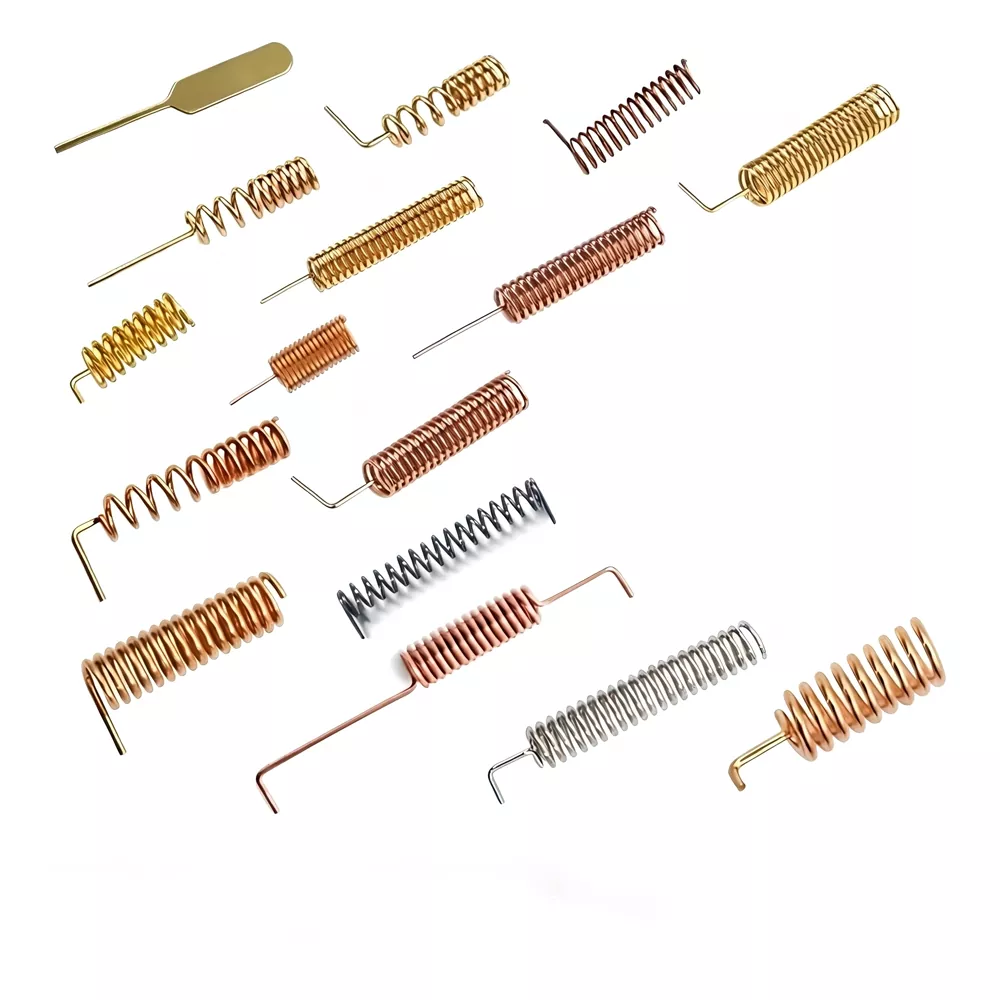

Kjerneradiator: En intern spiralviklet metalltråd (kobber eller stål) gjemt inne, som fungerer som det utstrålende elementet til antennen.

Base-tilpasningskrets: En liten matchende krets (som en kondensator eller induktor) kan være integrert i bunnen for å optimalisere impedansen (typisk 50Ω) for enhetsmatching.

Kobling: Vanlige RF-grensesnitt som SMA, RP-SMA og TNC brukes i bunnen, noe som muliggjør direkte skrukobling til utstyr.

Form: sylindrisk eller konisk, typisk 5–20 cm lang (avhengig av driftsfrekvensbåndet), med en diameter på omtrent 0,5–2 cm.

2. Driftsprinsipp og elektriske egenskaper

Strålingsprinsipp: Den interne spiralledningen fungerer i hovedsak som en forkortet monopolantenne, med dens elektriske lengde forlenget gjennom spiralstrukturen, noe som muliggjør resonans ved målfrekvensbåndet (som 433 MHz eller 2,4 GHz) til tross for dens små fysiske dimensjoner.

Omnidireksjonell stråling: Når den installeres vertikalt, gir den jevn stråling i horisontal retning ved 360°, med lavere forsterkning i vertikal retning.

Banddekning

1. Enkeltbånd: Utformet spesielt for et bestemt frekvensbånd (f.eks. GPS 1,5 GHz, 4G 1,8 GHz).

2. Multi-band: Støtter flere frekvenser (f.eks. dekker UHF 400 MHz og 2,4 GHz samtidig) gjennom segmentert spiral eller induktiv design.

3. Kjernefordeler

Fysisk holdbarhet:

Gummihuset er bøyningsbestandig og vanntett (vanligvis IP67-klassifisert), noe som gjør det egnet for utendørs eller mobile applikasjoner (som biler og håndholdte enheter).

Enkel å installere:

Koble direkte til enhetsgrensesnittet uten komplisert oppsett.

Lav kostnad:

Industriell masseproduksjon har lave kostnader.

Lett:

Veier vanligvis mindre enn 50 gram, noe som gjør den ideell for bærbare enheter.

4. Typiske applikasjonsscenarier

Forbrukerelektronikk:

Hjemmeruter (Wi-Fi 2,4GHz/5GHz), Bluetooth-hodetelefoner, smarthussensorer.

Den avtakbare sorte gummiantennen på toppen av TP-Link-ruteren.

Profesjonell trådløs kommunikasjon:

Toveis radio (UHF/VHF-bånd), kjøretøymontert radio og drone-videooverføringsantenne.

Internet of Things (IoT):

NB-IoT/LoRa-modulantenne, GPS-posisjonsterminal.

Industrielt utstyr:

Industrielle fjernkontroller (kraner, AGV), sensornettverksnoder.

5. Begrensninger og hensyn

Lavere effektivitet:

På grunn av miniatyriseringsbegrensninger er strålingseffektiviteten vanligvis bare 30–60 % (sammenlignet med over 80 % for antenner i full størrelse).

Gevinst begrenset:

Egenskaper med lav forsterkning resulterer i kortere overføringsavstander (for eksempel dekker Wi-Fi-rutere med dipolantenner en rekkevidde på ≤50 meter).

Følsom installasjonssted:

Må installeres vertikalt for å sikre omnidireksjonalitet; ytelsen reduseres når den er nær metalloverflater (jordplaneffekt).

Fast frekvensbånd:

Frekvensen kan ikke justeres etter å ha forlatt fabrikken; nøyaktig modellvalg i henhold til utstyrets frekvensbånd er nødvendig.

6. Valg og bruksanbefalinger

Matchende frekvensbånd:

Bekreft enhetens driftsfrekvensbånd (f.eks. 315 MHz, 868 MHz, 2,4 GHz) og velg den tilsvarende resonansantennen.

Grensesnittkompatibilitet:

Bekreft enhetsgrensesnitttypen (f.eks. SMA hann/kvinne) for å unngå fysisk uoverensstemmelse.

Scenetilpasning:

Utendørsutstyr bør ha en IP67 beskyttelsesgrad; kjøretøymontert utstyr bør vurdere antivibrasjonsdesign.

Ytelsesoppgradering:

Krav til lang rekkevidde kan oppfylles ved å erstatte med en høyforsterket antenne, men dette vil ofre omnidireksjonalitet.

Sammendrag: Piskantennen representerer en økonomisk og praktisk løsning i trådløse enheter, foretrukket i forbrukerelektronikk og industriell maskinvare på grunn av dens lave kostnader, enkle installasjon og robuste fysiske holdbarhet. Imidlertid begrenser dens lave forsterkning og smale båndbredde bruken i scenarier med høy ytelse, så profesjonelle eksterne antenner forblir nødvendige for lang rekkevidde eller svært pålitelig kommunikasjon (som dronevideooverføring eller basestasjoner).
