FPC vs. PCB-antenner: nøkkelforskjeller for kompakte elektroniske enheter

Å velge en antenne for en kompakt elektronisk enhet innebærer mer enn å finne en komponent som passer til den tilgjengelige plassen. Antennen må fungere med enhetens PCB-layout, kabinett, driftsfrekvens og omkringliggende komponenter.

FPC-antenner og PCB-antenner er to alternativer for innebygde trådløse design. Begge kan brukes i kompakt elektronikk, men de er forskjellige i konstruksjon, installasjonskrav og hvordan de passer inn i produksjonsprosessen.

For ingeniører som utvikler IoT-enheter, nettbrett, bærbar elektronikk og trådløse terminaler, kan det å forstå disse forskjellene tidlig bidra til å unngå unødvendige designendringer under prototyping.

Hva er en FPC-antenne?

En FPC-antenne bruker et ledende mønster på et fleksibelt trykt kretssubstrat. Den tynne strukturen gjør at den kan installeres i passende trange rom eller langs visse buede overflater inne i et elektronisk kabinett.

Dette kan være nyttig når hovedkortet ikke gir nok plass til antennen eller når enhetshuset krever en annen monteringsposisjon.

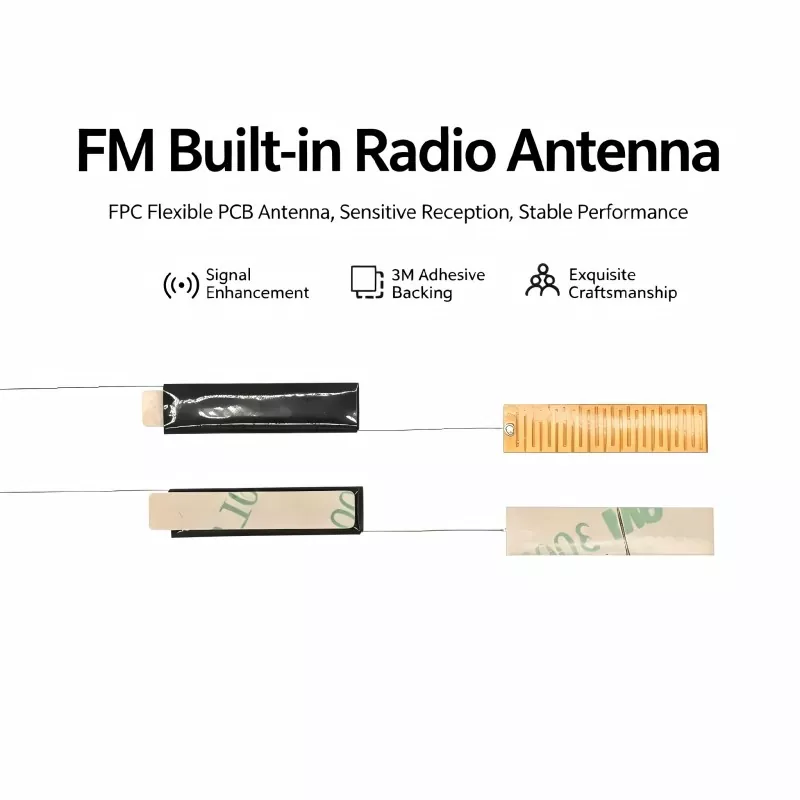

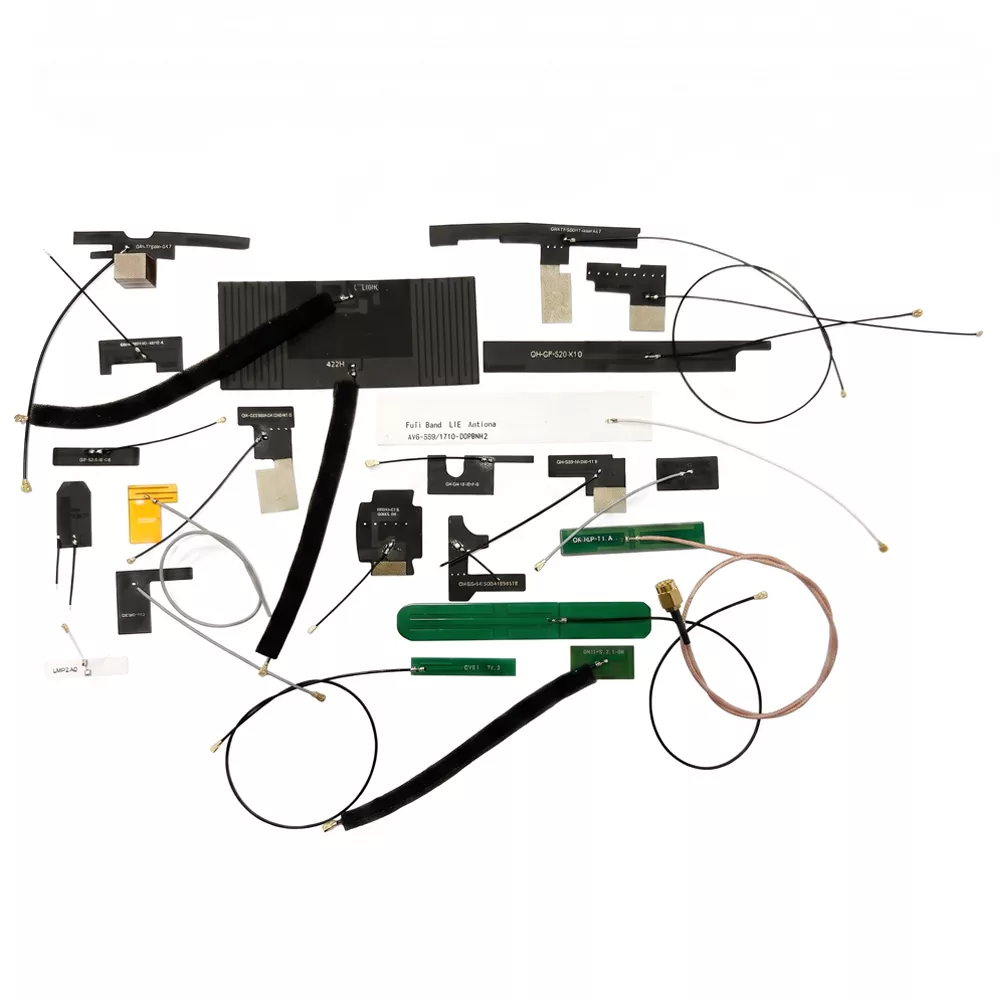

Typiske bruksområder inkluderer bærbar elektronikk, håndholdte terminaler, bærbare enheter og kompakt IoT-utstyr. DeFPC-antenneområdefra Qianmu dekker innebygde antenneløsninger for ulike trådløse applikasjoner, med spesifikasjoner valgt i henhold til enhetskrav.

Når en FPC-antenne evalueres, bør ingeniører sjekke dens dimensjoner, driftsfrekvens, kabel- og koblingsalternativer, monteringsmetode og klaring fra metallkomponenter i nærheten.

Hva er en PCB-antenne?

En PCB-antenne er dannet av et ledende mønster på et kretskort. Avhengig av design kan den integreres i hovedkortet eller plasseres på et dedikert kort.

Denne tilnærmingen kan redusere behovet for en separat antennekomponent når kretskortet har nok plass til det utstrålende elementet og dets nødvendige klaring. Det vurderes ofte for trådløse moduler, IoT-kontrollere, smarthusutstyr og andre produkter med en relativt stabil kortlayout.

Imidlertid er en PCB-antenne ikke automatisk det rimeligere eller bedre alternativet. Resultatene avhenger av antennegeometrien, jordplanet, brettmaterialene, komponenter i nærheten og det endelige kabinettet.

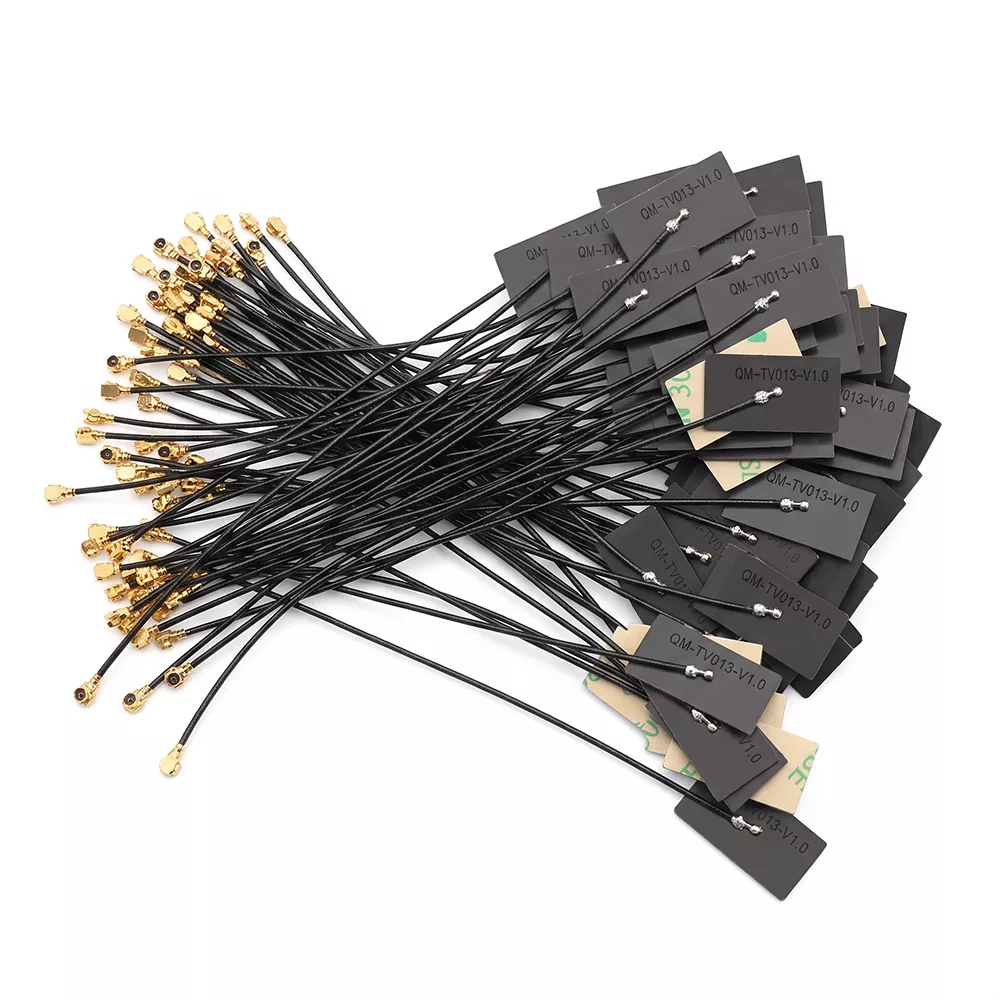

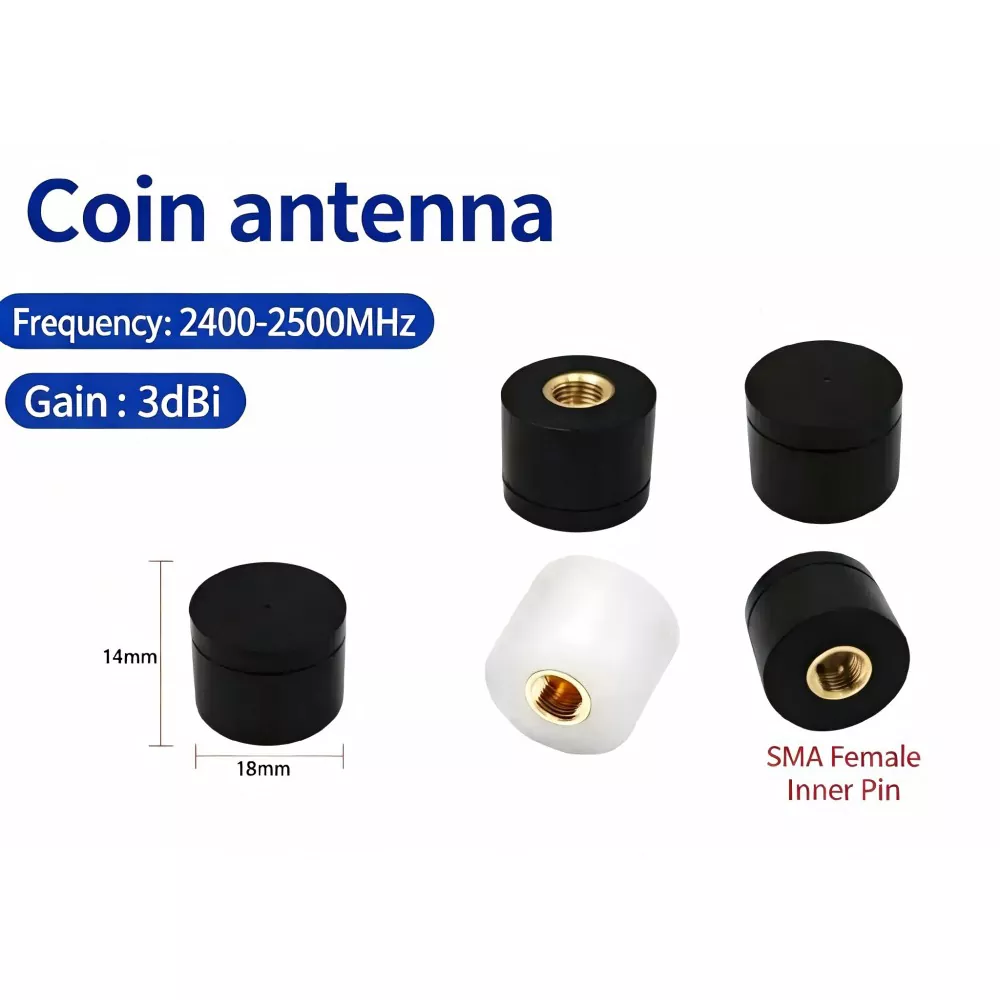

Qianmusinnebygde antenneløsningerinkludere både FPC-baserte og PCB-integrerte tilnærminger for ulike enhetsstrukturer.

FPC-antenne vs. PCB-antenne: nøkkelforskjeller

Den praktiske forskjellen er hvordan hver antenne passer inn i produktet. En FPC-antenne gir mer frihet i plassering, mens en PCB-antenne kan forenkle integrasjonen når kretskortet er designet rundt det.

Ingen av typene garanterer bedre trådløs ytelse uten testing i den tiltenkte enheten.

1. Installasjonsplass og mekanisk design

Tilgjengelig plass er ofte den første faktoren som vurderes.

En FPC-antenne kan plasseres langs en kabinettvegg eller innenfor et smalt indre område, forutsatt at antennens bøyningsgrenser, monteringsforhold og elektriske krav respekteres. Dette kan være nyttig på enheter der batteriet, skjermen og hovedkortet opptar mesteparten av den tilgjengelige plassen.

En PCB-antenne trenger et passende område på kretskortet. Utformingen må ta hensyn til det utstrålende elementet, jordplanet og klaringen fra andre komponenter.

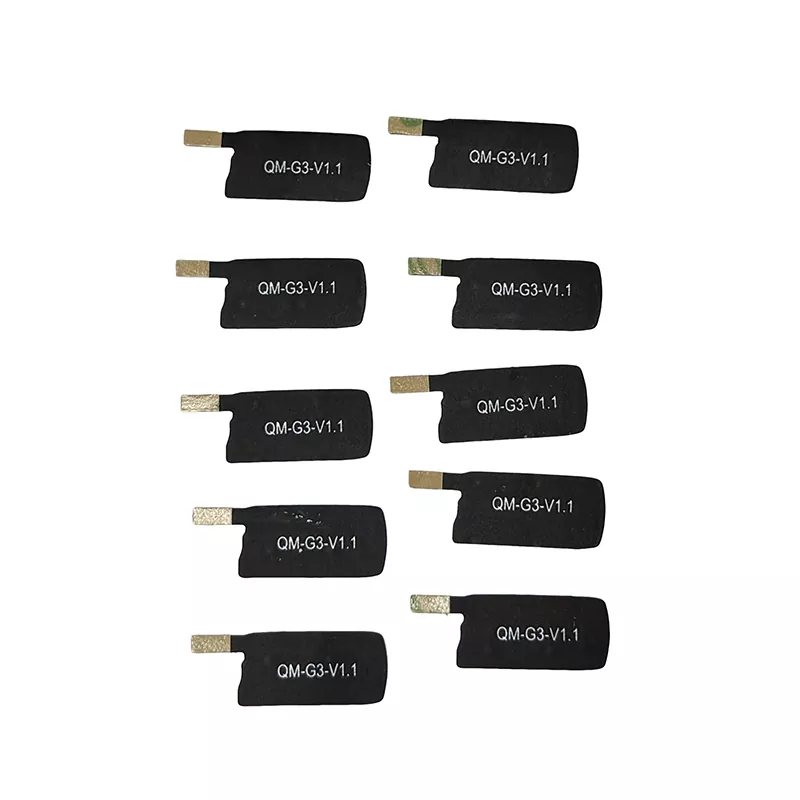

For eksempel kan et nettbrett med en tettpakket intern layout ha nytte av å vurdere en fleksibel antenne som kan plasseres vekk fra overfylte områder. QianmusUltratynn FPC-nettbrettantenneer et relevant produkt å vurdere når man vurderer denne typen integrasjon.

Det endelige valget bør være basert på den komplette mekaniske designen i stedet for antennens dimensjoner alene.

2. RF-ytelse og signalstabilitet

En fleksibel antenne gir ikke automatisk sterkere mottak, og en PCB-integrert antenne er ikke nødvendigvis mer stabil.

Ytelsen avhenger av driftsfrekvens, antennegeometri, impedanstilpasning, jordreferanse, kapslingsmaterialer og omkringliggende komponenter. Batterier, metallbraketter, skjermer og kabler kan alle påvirke den installerte antennen.

Før du velger en antenne, bør ingeniører bekrefte følgende parametere:

• Driftsfrekvens og nødvendig båndbredde

• Impedans og VSWR

• Forsterkning og strålingsmønster

• Bakkeplan og antenneklaring

• Krav til kontakt og matekabel

• Ytelse i ferdig skap

For kompakte trådløse enheter er det spesielt viktig å teste antennen i den faktiske installasjonsposisjonen. Resultater oppnådd fra en frittstående antenne representerer kanskje ikke ytelsen etter at antennen er satt sammen til sluttproduktet.

3. Produksjonskostnader og montering

Den totale kostnaden avhenger av den komplette enhetsdesignen, ikke bare antenneprisen.

En PCB-antenne kan redusere separate komponenter og monteringstrinn når den passer til et eksisterende kortoppsett. Men hvis designet krever endringer i PCB-dimensjonene, ruting eller komponentplassering, kan disse endringene øke utviklingsarbeidet.

En FPC-antenne er en separat komponent og kan kreve ekstra festemateriale, en kabel eller en kontakt. Det kan likevel være mer praktisk når det unngår en større redesign av PCB eller kabinett.

For OEM-prosjekter, sammenligne følgende kostnader:

• Antenne fabrikasjon

• PCB og kapslingsmodifikasjoner

• Kabler, kontakter og monteringsmaterialer

• Montering og inspeksjon

• Prototypetesting og RF-tuning

• Produksjonsvolum og forventet etterspørsel

Å be om tilbud basert på de samme tekniske kravene gir en mer nyttig sammenligning enn å bedømme de to teknologiene etter deres grunnleggende komponentpriser.

4. Hvilken antenne er egnet for din applikasjon?

Riktig design avhenger av enhetens fysiske struktur og trådløse krav.

Bærbare og bærbare enheter:En FPC-antenne kan være verdt å vurdere når kabinettet er buet eller den interne layouten gir begrenset plass til en stiv antennestruktur.

Smarthjem og IoT-produkter:Begge alternativene kan passe. Beslutningen avhenger av den trådløse standarden, kortoppsettet, kabinettet og monteringsprosessen.

Industrielt trådløst utstyr:En PCB-antenne kan fungere godt når kortets layout er fast og tilstrekkelig klaring er tilgjengelig. En FPC-antenne kan være nyttig når monteringsplassen er begrenset.

Nettbrett og håndholdte terminaler:En fleksibel antenne kan gi ytterligere posisjoneringsmuligheter, spesielt når den interne strukturen er overfylt. Det endelige valget krever fortsatt RF-validering.

Qianmusproduktspekterinkluderer interne og eksterne antennekategorier for forskjellige trådløse applikasjoner. Gjennomgang av de tilgjengelige produktstrukturene sammen med enhetstegningene kan bidra til å begrense de aktuelle alternativene.

5. Hvilken informasjon trengs for en tilpasset antenne?

Før du ber om et tilbud eller en prototype, klargjør nøkkeldetaljene for den tiltenkte applikasjonen:

1. Frekvensbånd:Spesifiser nødvendige driftsfrekvenser og trådløse standarder.

2. Tilgjengelige dimensjoner:Oppgi maksimal antennestørrelse og tilgjengelig installasjonsområde.

3. Enhetsstruktur:Del PCB-tegninger, kapslingsdimensjoner og plasseringen av metallkomponenter eller batterier i nærheten.

4. RF-krav:Identifiser målimpedansen, båndbredden, VSWR, forsterkning og andre gjeldende ytelseskriterier.

5. Tilkoblingsmetode:Bekreft om designet trenger en direkte PCB-tilkobling, koaksialkabel, IPEX-kontakt eller et annet grensesnitt.

6. Testkrav:Spesifiser eventuelle nødvendige RF-målinger eller validering på produktnivå.

7. Produksjonsplan:Oppgi prototypeantall, forventet ordrevolum og utviklingsplan.

Disse detaljene hjelper til med å avgjøre om en FPC-antenne, PCB-antenne eller en annen innebygd antennestruktur er passende for prosjektet.

Ofte stilte spørsmål

Er en FPC-antenne bedre enn en PCB-antenne?

Ikke i alle applikasjoner. FPC-antenner gir større fleksibilitet i fysisk plassering, mens PCB-antenner kan forenkle integrasjonen når tavleoppsettet gir tilstrekkelig plass. Det riktige valget avhenger av enhetens struktur og RF-krav.

Kan FPC- og PCB-antenner støtte Wi-Fi og Bluetooth?

Ja. Begge kan designes for Wi-Fi- og Bluetooth-applikasjoner, inkludert 2,4 GHz-produkter. Kompatibilitet avhenger av antennedesign, båndbredde, matching og installasjonsforhold.

Koster en PCB-antenne alltid mindre?

Nei. En PCB-antenne kan redusere separate komponenter og monteringsarbeid, men PCB-redesign kan øke utviklingskostnader. En FPC-antenne kan være mer økonomisk når den unngår store endringer på hovedkortet eller kabinettet.

Hva påvirker ytelsen til en innebygd antenne?

Driftsfrekvens, antennegeometri, jordplan, impedanstilpasning, kapslingsmaterialer og nærliggende komponenter kan alle påvirke ytelsen. Testing i den ferdige enheten er avgjørende.

Kan Qianmu tilby en tilpasset FPC-antenne?

Qianmus FPC-antenneside beskriver tilgjengelige tilpasningsalternativer, inkludert dimensjoner, frekvens, kontakter, kabler og installasjonsmetoder. De endelige spesifikasjonene bør bekreftes mot prosjektets RF og mekaniske krav.

Velge mellom FPC- og PCB-antenner

Avgjørelsen mellom en FPC-antenne og en PCB-antenne bør starte med enhetens layout, driftsfrekvens og nødvendig trådløs ytelse. Installasjonsfleksibilitet, monteringstrinn og total utviklingskostnad bør deretter vurderes sammen.

For kompakte elektroniske produkter kan bekreftelse av antenneposisjonen tidlig og testing av designet i det tiltenkte kabinettet redusere unngåelige endringer senere i utviklingen.

For å vurdere et passende alternativ, se gjennom Qianmus FPC-antenneløsninger og andre innebygde antennealternativer sammen med enhetskravene dine.
