NB-IoT-antenne

Det er tre hovedtyper av IoT-antenner tilgjengelig på markedet: innebygde patch-antenner, sugekoppbilmonterte antenner og skrumonterte eksterne vanntette antenner.

NB-IoT-antennen vist i denne artikkelen tilhører kategorien skrumonterte utendørs vanntette antenner. Den er spesielt designet for industrielle elektriske kontrollskap, utendørs integrerte utstyrsbokser og kommunale IoT-terminaler.

Qianmu Communications eksterne NB-antenne støtter fullbånds NB-IoT fra 700MHz til 960MHz og er kompatibel med smalbåndsnettverk til de tre store operatørene: China Mobile, China Unicom og China Telecom. Den er tilgjengelig med to vanlige skruestørrelser, M12 og M16, som samsvarer med installasjonshullstandardene til de fleste innenlandske og importerte industriskap.

Hva er en ekstern antenne for NB-IoT-skap

En ekstern NB-IoT kabinettantenne er en skrumontert vanntett RF-antenne designet for industrielt IoT-utstyr. Den er installert eksternt på utstyrsskap for å gi stabil trådløs signaloverføring for NB-IoT-terminaler i utendørs og industrielle miljøer.

Arbeidsprinsipp

Mange kunder tror feilaktig at en antenne bare er en metalloscillator og at det vanntette huset ikke har noen innvirkning på signalytelsen. Faktisk påvirker den strukturelle utformingen av den eksterne antennen til NB-IoT kabinettet direkte stabiliteten til langdistanse utendørskommunikasjon. Arbeidsytelsen kan testes og verifiseres gjennom vektornettverksanalysatorer og skjermede ekkofrie kamre.

1. Lavfrekvent oscillator resonansstruktur

NB-IoT opererer i 700–960MHz lavfrekvent kommunikasjonsbånd, som har lengre bølgelengder og høyere krav til oscillatorlengde og jordtilpasning. Antennen bruker segmenterte kobberstrålende elementer på innsiden, som nøyaktig matcher smalbånds lavfrekvent resonans og unngår resonansforskyvning og stående bølgeøkning som finnes i vanlige korte antenner.

2. Kabinett-isolert strålingsstruktur

Antennen monteres utenfor skapet. Metallskruen brukes til feste og jordkobling, mens oscillatoren holder en sikker isolasjonsavstand fra skapplaten. Dette unngår RF-signalskjerming og absorpsjon forårsaket av metallkapslingen.

For samme spesifikasjon kan en innebygd antenne installert inne i et metallskap oppleve 6–9dB demping, mens den eksterne NB-IoT-antennen har en total demping på bare 1–2dB.

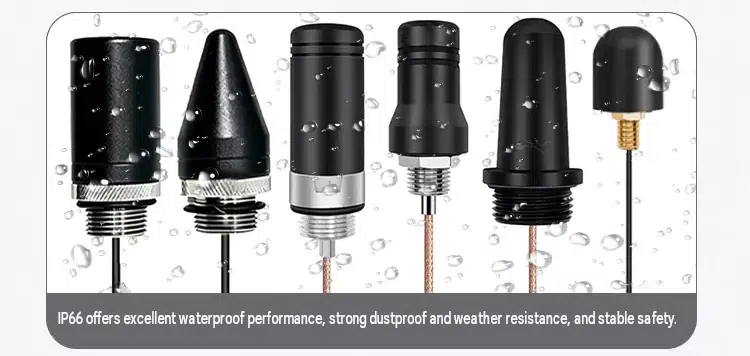

3. Flerlags forseglet vanntett struktur

Antennen har en bakre vanntett silikonpakning, gjenget vanntett gummiring og sprøytestøpt utføringstrådstruktur for å gi tre lag med beskyttelse. Regnvann og kondens kan ikke komme inn i skapet langs kabelen. 50Ω koaksialkabelen opprettholder stabil RF-signaloverføring og forhindrer impedansdrift forårsaket av endringer i utendørstemperaturen.

4. Støydempende struktur

Antennebasen legger til en jordkoblingsring for å filtrere elektromagnetisk støy generert av strømforsyninger, PLS-er og releer inne i kabinettet, redusere støynivået og forbedre suksessraten for IoT-terminalbasestasjonstilgang.

Kompatibelt utstyr

NB-IoT-antennen er designet for IoT-terminaler som krever metallkabinettbeskyttelse og langsiktig utendørsdrift. Den er egnet for sivile, kommersielle og industrielle enheter:

1. Smarte vannmålerskap for fjernoverføring

Kommunalt vann- og gassutstyr, gassoppsamlingsbokser, rørledningstrykkovervåking og kontrollskap, og nettutstyr for overvåking av vannkvalitet.

2. Smart kraft og industrielt kontrollutstyr

Utendørs strømoppsamlingsskap, overvåkingsterminaler for lavspentdistribusjon, integrerte kontrollskap for fotovoltaisk energilagring og strømmålerkonsentratorer.

3. Smart City sikkerhetsutstyr

Veistøvovervåkingsbokser, miljø- og værovervåkingsstasjoner, kontrollskap for parkeringsbarrierer og smartkontrollere for utendørs gatelys.

4. Industriell automasjonsterminaler

Kontrollbokser for datainnsamling fra fabrikkverksted, posisjoneringsterminaler for lagerlogistikk og utstyrsfeil i trådløse alarmskap.

5. Landbruks IoT-utstyr

Feltjordovervåkingsskap, kontrollskap for vannkvalitet for akvakultur og integrert overvåkingsutstyr for drivhusmiljø.

Detaljert tabell over tekniske parametere

Vanlige FAQ-seksjonen

Q1: Kan kabellengden og kontakten til den eksterne NB-IoT-antennen endres?

A: Ja. Standardmodellene støtter koaksialkabellengder fra 1,5m til 10m. Kontakter som SMA, IPEX og N kan byttes ut etter behov. Massebestillinger støtter også tilpassede skallfarger og LOGO silketrykk.

Spørsmål 2: Er denne utendørs NB-antennen kompatibel med China Mobile, China Unicom og China Telecom NB-kort samtidig?

A: Ja. Antennen dekker hele 700–960MHz NB-IoT-frekvensbåndet og er kompatibel med NB-nettverkene til de tre store operatørene. Det er ikke nødvendig å kjøpe separate versjoner for forskjellige frekvensbånd.

Q3: Vil ledningsbøying påvirke antennesignalet når skapets innvendige plass er begrenset?

A: Kabelen kan bøyes forsiktig med stor bøyeradius, men 90-graders bøyning og gjentatt bretting bør unngås. During installation, keep the cable as straight as possible and away from interference sources such as power supplies and frequency converters to prevent significant signal attenuation.

Q4: Er metallmutteren på antennen utsatt for rust under langvarig bruk i kystsaltspraymiljøer?

A: Nei. Antennelåsemutteren er laget av passivert rustfri aluminiumslegering og har bestått en 48-timers saltspraytest. Det er ikke utsatt for rust eller fastkjøring under langvarig utendørs bruk i kystområder. For svært korrosive miljøer kan ingeniører konsulteres for tilpassede anti-korrosjonsløsninger.
