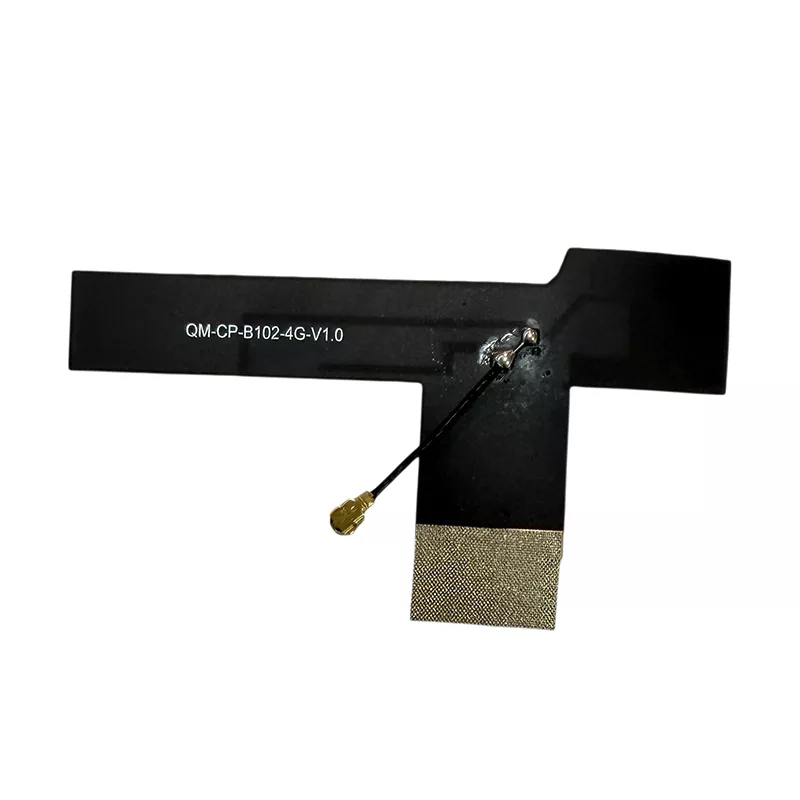

Nettbrett 4G-dataantenne

Tablet 4G-dataantennen er en innebygd trådløs signalmottaks- og overføringskomponent designet spesielt for nettbrett. Denne Tablet 4G LTE-antennen har en lett, fleksibel struktur som er optimalisert for den begrensede interne plassen til nettbrett. Den håndterer dataoverføring og signalmottak over 4G LTE-nettverk, støtter mobiltilkobling, dataopplasting og nedlasting, og stabil nettverkskommunikasjon. Som en innebygd 4G LTE-antenne er den designet for intern installasjon i stedet for bruk som en ekstern universalantenne.

Sammenlignet med konvensjonelle interne antennekonfigurasjoner, kombinerer denne løsningen et fleksibelt FPC-substrat med en kompakt profil for å imøtekomme forskjellige nettbrettstrukturer. Designet kan evalueres for forbruker-, utdannings-, industri- og spesialiserte nettbrettapplikasjoner i henhold til de nødvendige frekvensbåndene og installasjonsforholdene.

Kompatibel enhetsområde

Som en allsidig og tilpassbar 4G LTE-antenne for nettbrettapplikasjoner, er dette produktet designet for nettbrett som støtter 4G-nettverkstilkobling. Kompatibilitet avhenger av enhetens støttede frekvensbånd, intern antenneplass og RF-grensesnitt.

• Sivile nettbrett i forbrukerkvalitet: nettbrett for hjemmeunderholdning, nettbrett med full nettverkskommunikasjon og bærbare personlige nettbrett

• Pedagogiske kommersielle nettbrett: nettbrett for studenter, nettbrett som er spesifikke for campusutdanning, kommersielle nettbrett for opplæringsinstitusjoner

• Industrielle robuste nettbrett: industrielle håndholdte nettbrett, støvtette, vanntette og eksplosjonssikre industrielle nettbrett, utendørs smarte nettbrett

• Spesialnettbrett for kjøretøy: infotainment-nettbrett i kjøretøy, terminaler for logistikk og transportbiler, nettbrett for kontroll av anleggsmaskiner

• Bransjespesifikke nettbrett: medisinske nettbrett, sikkerhetsovervåkingsnettbrett, intelligente lagerbaserte nettbrett, IoT smarte nettbrett

Detaljerte tekniske spesifikasjoner

Installasjons- og bruksveiledning

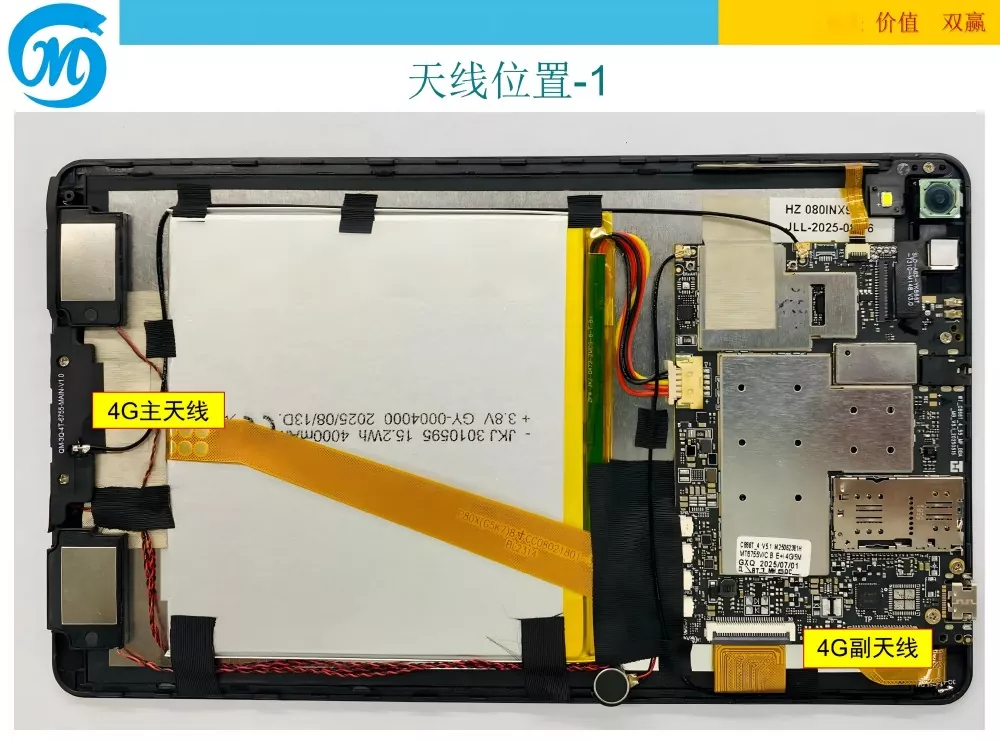

Denne Tablet 4G-dataantennen er designet for intern installasjon i kompatible nettbrett. Den kan brukes i enhetsproduksjon, vedlikehold og antennebytteprosjekter. Installasjonen bør utføres av personell som er kjent med demontering av nettbrett og håndtering av RF-kontakt. De spesifikke installasjonstrinnene er som følger:

1. Demontering og rengjøring: Slå av nettbrettet, fjern bakdekselet og fjern støv og rusk fra det interne installasjonsområdet. Sørg for at monteringsoverflaten er flat, ren og fri for fremspring eller hindringer.

2. Plassering og feste: Fjern den høytemperaturbestandige selvklebende beskyttelsesfilmen fra baksiden av antennen. Juster den nøyaktig med den reserverte antenneposisjonen inne i nettbrettet, og plasser den på et klart område av enhetens kropp som ikke er blokkert av metall. Trykk forsiktig i 3 til 5 sekunder for å sikre at antennen fester seg sikkert, uten løshet eller løftekanter.

3. Grensesnitttilkobling: Juster IPEX-kontakten på enden av antennen med RF-kontakten på nettbrettets hovedkort, og trykk deretter ned vertikalt til den er godt tilkoblet. Sørg for god kontakt uten løse koblinger eller dårlig kontakt. Denne tilkoblingsordningen er relevant når du velger en IPEX 4G LTE-antenne for et kompatibelt RF-grensesnitt for nettbrett.

4. Organiser kabelføringen: Arranger antennekablene pent for å unngå overdreven trekking, bøyning eller kompresjon, og hold dem borte fra varmegenererende områder som batteriet og hovedkortet for å forhindre langvarig aldring og skade.

5. Installasjonstest: Sett på bakdekselet på nettbrettet igjen, fest festeskruene, slå på enheten, aktiver 4G-nettverk, test internetthastighet og signalstyrke, og bekreft at det ikke er noen signalavvik eller frakoblingsproblemer før normal bruk.

Selskapets bakgrunn

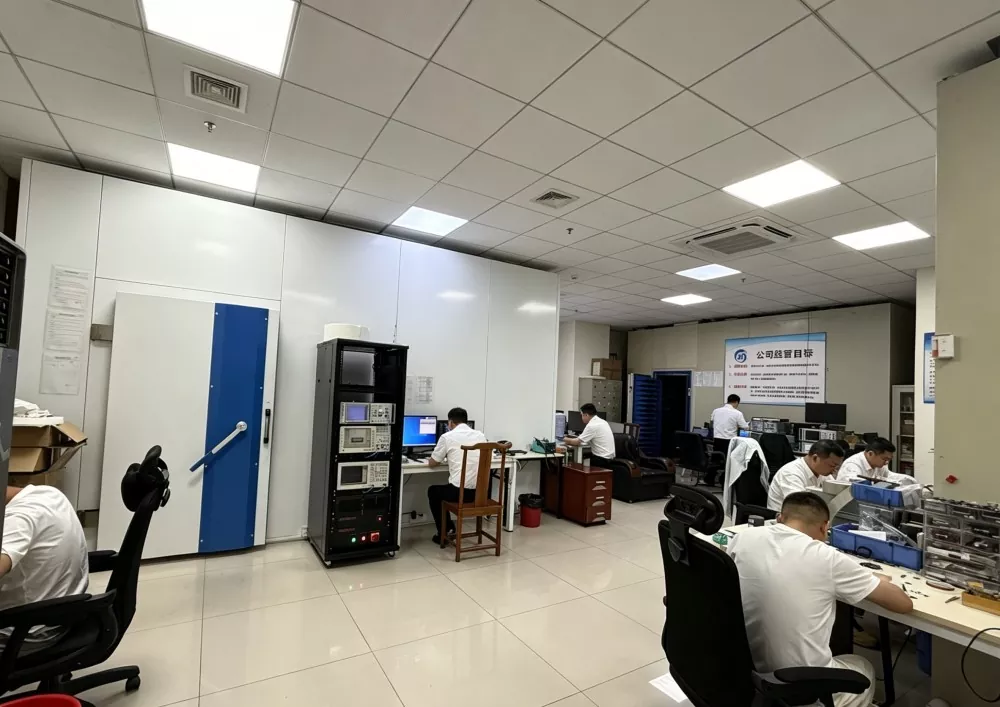

Shenzhen Qianmu Communication Technology Co., Ltd. har vært engasjert i kommunikasjonsantenneindustrien i over et tiår, og fungert som en kinesisk produsent og leverandør som integrerer antenne FoU, muggutvikling, storskala produksjon, kvalitetskontrolltesting og ettersalgsstøtte. Selskapet spesialiserer seg på trådløse kommunikasjonsantenneløsninger, inkludert Tablet 4G Data Antenna-produkter, IoT-antenner og innebygde terminalantenner. Fasilitetene inkluderer produksjonsoperasjoner, produksjonslinjer, FoU-laboratorier og testutstyr for å støtte produktutvikling og kvalitetskontroll. Fabrikkbesøk kan arrangeres, og produksjons- og inspeksjonsprosesser er underlagt bedriftens kvalitetsstyringsprosedyrer.

Kjerneteammedlemmene har hver over 10 års erfaring innen forskning og utvikling av kommunikasjonsantenner, med ekspertise innen signaltilpasning, impedanstilpasning og interne installasjonskrav for forskjellige nettbrett. Teamet har levert antenneløsninger til mer enn 300 produsenter av digitale terminaler og industrielt utstyr over hele verden. Tilpassede løsninger er tilgjengelige i henhold til produktkrav og betingelser for enhetsintegrasjon.

Produktvalgguide

Når du velger en Tablet 4G LTE-antenne, inkluderer vanlige hensyn frekvenskompatibilitet, installasjonsplass, kontakttype og RF-ytelse. Følgende punkter kan bidra til å avgjøre om den foreslåtte antennen er egnet for et bestemt nettbrettprosjekt.

• Sjekk frekvensbåndkompatibilitet: Prioriter antenner som dekker de nødvendige frekvensbåndene. For husholdningsapparater, kontroller kompatibiliteten med de tiltenkte bærebåndene; for eksportenheter, bekrefte støtte for frekvensbåndene som brukes i målmarkedet. Manglende bånd kan påvirke signalmottak og dataytelse.

• Sjekk materialet og håndverket: En fleksibel FPC 4G-antenne kan imøtekomme interne installasjonskrav der et tynt, fleksibelt underlag er nødvendig. Gå gjennom underlaget, det ledende elementet og det isolerende belegget for å finne ut om designet er egnet for det tiltenkte installasjonsmiljøet.

• Sjekk faktiske testparametere: Se gjennom tilgjengelige testrapporter og måledata. Nøkkelparametere inkluderer forsterkning, SWR og impedans. Bekreft at den målte ytelsen oppfyller kravene til målenheten og driftsbåndene.

• Sjekk kompatibilitetsdimensjoner: Velg passende antennedimensjoner i henhold til nettbrettets indre plass. For ultraslanke enheter bør du vurdere den 0,15 mm tykke designen og kontrollere det tilgjengelige monteringsområdet, kabelruten og klaringen. Egendefinerte ikke-standardstørrelser kan diskuteres for å adressere installasjonsbegrensninger.

• Kontroller RF-kontakten: IPEX/U.FL-kontakten skal samsvare med RF-kontakten på nettbrettets hovedkort. Bekreft koblingsgenerering, kabellengde og tilkoblingsarrangement før du bestiller. En intern LTE-antenne for nettbrettprosjekter kan kreve en annen kontakt eller kabelkonfigurasjon avhengig av enhetens design.

• Sjekk tilpasning og forsyningsevne: For prosjekter med spesielle dimensjoner, kabellengder, kontaktkrav eller frekvenskonfigurasjoner, kan en tilpasset nettbrettantenne evalueres i henhold til enhetens spesifikasjoner. Bekreft prøver, testkrav, produksjonsmengder og ledetider før masseproduksjon.

• Sjekk produsentens muligheter: Vurder produsentens erfaring, produkttesting, kvalitetskontroll, tilpasningsmuligheter og ettersalgsstøtte når du velger en langsiktig antenneleverandør.

FAQ

Q1: Støtter denne Tablet 4G-dataantennen utenlandske 4G-nettverk?

A: Antennen støtter frekvensbåndene som er oppført i de tekniske spesifikasjonene. For eksportutstyr, sammenligne disse båndene med LTE-båndene som brukes i mållandet og nettbrettets modemkrav. Ytterligere frekvenskonfigurasjoner kan diskuteres hvis standardspesifikasjonene ikke dekker de nødvendige båndene.

Q2: Kan antennen tilpasses når det gjelder størrelse, kontakttype og kabellengde?

A: Ja. Tilpasningsalternativer kan omfatte antennedimensjoner, kabellengde, kontakttype og frekvenskonfigurasjon i henhold til utstyrets interne struktur. For et tilpasset nettbrettantenneprosjekt, oppgi tilgjengelig installasjonsplass, nødvendige LTE-bånd, RF-kontaktdetaljer og målapplikasjon slik at kompatibiliteten kan evalueres.

Q3: Hvor lang er produktgarantien? Hvordan håndteres kvalitetsspørsmål?

A: Produktet leveres med 1 års garanti og livstidsvedlikeholdsservice. For kvalitetsproblemer som ikke er forårsaket av menneskelig skade, gir de oppgitte serviceretningslinjene gratis erstatninger eller omsendinger, sammen med teknisk støtte for å løse bruksproblemer. Bekreft gjeldende vilkår når du legger inn en bestilling.

Q4: Vil hyppig bøying skade en fleksibel antenne?

A: Produktet bruker et fleksibelt FPC-substrat designet for intern installasjon. Unngå skarpe folder, gjentatte overdreven bøyninger eller trykk på stråleelementet og matekabelen. Installasjonen bør følge antennens mekaniske krav for å bidra til å opprettholde strukturen og RF-ytelsen.

Q5: Hva er minimum bestillingsmengde? Kan blandede partier leveres?

A: Standard produkter på lager er oppgitt å ikke ha noe minimumsbestillingsantall, med små blandede partier og sporadiske kjøp støttes. Store bestillinger kan kvalifisere for prisnivåer. Bekreft gjeldende lagerbeholdning, tilpasningskrav og produksjonstid før bestilling.

Q6: Hvilken kontakt bruker antennen?

Svar: Standardgrensesnittet er en IPEX/U.FL universalkontakt, med tilpassbare terminalalternativer. Kontakten bør kontrolleres mot nettbrettets hovedkorts RF-kontakt. For et IPEX 4G LTE-antennekrav, bekreft koblingsgenerering og kabellengde før produksjon.
