Ultratynn FPC-nettbrettantenne

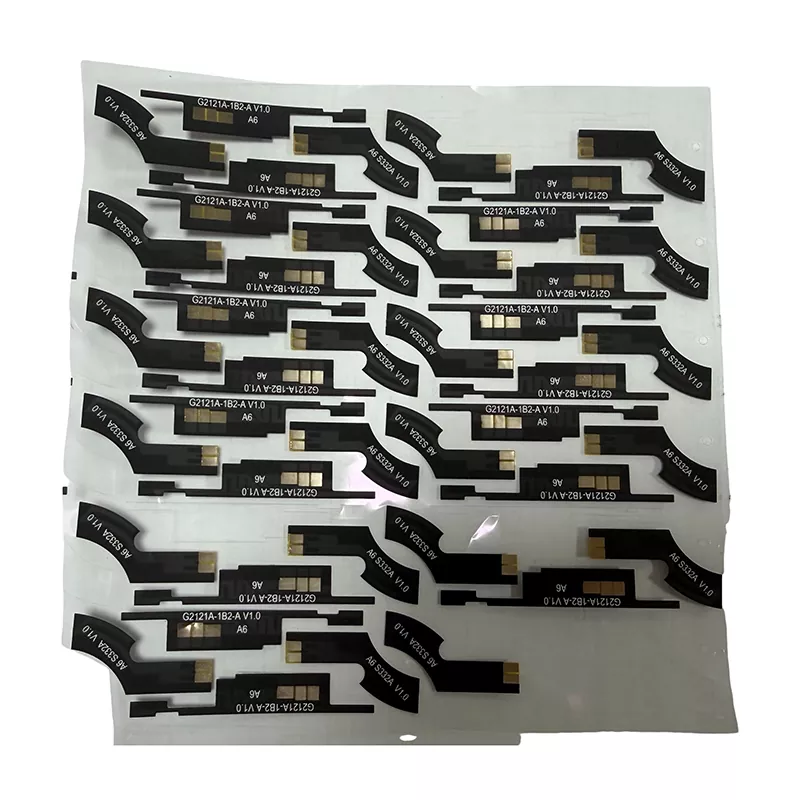

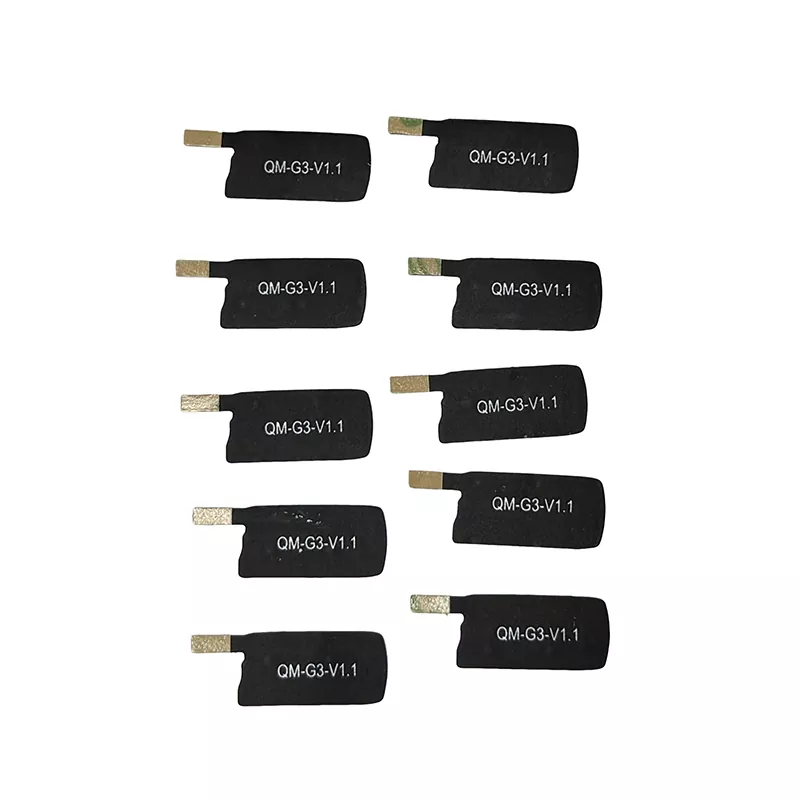

Den ultratynne FPC-nettbrettantennen er en flat, innebygd antenne produsert ved hjelp av fleksibel kretskortteknologi. I motsetning til tradisjonelle stive antenner, fjærantenner og keramiske antenner, inkluderer hovedfordelene en ultraslank profil, fleksibilitet for deformasjon og plan montering.

Antennen bruker PI/LCP høyfrekvent substrat, med presis kretsetsing og jevn impedans. Med en innebygd klebende bakside krever den ingen skruefiksering. Spesielt designet for kompakte, uregelmessige og buede rom inne i enheter, løser den vanlige problemer med tradisjonelle antenner som fremspring, plassbeslag, mottakelighet for brudd og ustabil signalytelse.

Arbeidsprinsipp

Den ultratynne FPC-nettbrettantennen fungerer basert på prinsippene for elektromagnetisk stråling og RF-resonans, og bruker nøyaktig etsede metalliske strålingsmønstre for å resonere på målfrekvensbåndet, og muliggjør dermed effektiv overføring og mottak av elektromagnetiske bølger.

Produktsubstratet har lavt dielektrisk tap og høy linjeimpedanskonsistens, noe som effektivt reduserer radiofrekvenssignaldemping. Den flate, plane strukturen optimerer strålingsvinkler, minimerer skjermingsinterferens fra interne komponenter som metallhus og batterier, og sikrer stabil nettverkstilkobling, Bluetooth-paring og posisjoneringsoverføring.

Produktkjerne

• Ultratynn kompatibilitet: Den ferdige tykkelsen varierer fra 0,1 mm til 0,3 mm, og opptar nesten ingen innvendig høyde etter installasjon, noe som gjør den ideell for ultratynne enhetsdesign og den foretrukne antenneløsningen for slanke intelligente enheter.

• Høy fleksibilitet og bøyemotstand: Testet over 1000 bøyesykluser uten brudd, delaminering eller ytelsesforringelse. Egnet for gjentatte åpninger, folding og buede overflater, og tilbyr holdbarhet som langt overgår den for konvensjonelle innebygde antenner.

• Lavt tap og høy forsterkning: Forsterket av høyfrekvente substratmateriale med lavt tap er signaloverføringen stabil med et spenningsforhold for stående bølger (VSWR) ≤1,5, som effektivt adresserer vanlige brukerproblemer som langdistansefrakobling, svak penetrasjon gjennom vegger, etterslep og tapte tilkoblinger.

• Enkel installasjon uten boring: leveres med sterk 3M selvklebende bakside – bare skrell og fest, ingen sveising eller skruer nødvendig, noe som reduserer arbeidskostnadene og defektraten betydelig for kundene.

• Fullbåndstilpasning: Kan tilpasses for alle frekvensbånd inkludert 2,4G, 5G, 6G, Bluetooth, 4G LTE, GPS og NB-IoT i henhold til kundens krav, med dimensjoner, kabellengde og kontakter justerbare etter behov.

• Høy batchkonsistens: Masseproduksjon via automatiserte samlebånd sikrer at impedans, forsterkning og frekvensavvik kontrolleres tett innenfor et smalt område for hver batch, og leverer stabil ytelse uten batch-til-batch-variasjon.

Tekniske spesifikasjoner

Applikasjonsscenarier

Ultratynne FPC-nettbrettantenner, med sine lette og stabile fordeler, er godt egnet for slank smart maskinvare på tvers av flere bransjer, passer lett inn i ulike kompakte interne rom og muliggjør ulike applikasjonsscenarier.

Forbrukerelektronikkapplikasjoner: smartklokker, treningsremmer, trådløse øretelefondeksler, bærbare strømbanker og mini Bluetooth-høyttalere – perfekt egnet for ultraslanke design, uten utbuling eller utstikkende skall.

IoT-scenarier: dør- og vindussensorer, temperatur- og fuktighetssensorer, smarte dørlåser, trådløse gatewayer og LoRa IoT-terminaler, som sikrer stabil overføring med lav effekt over lang rekkevidde.

Industrielle og bilapplikasjoner: miniposisjonsterminaler for biler, industrielle håndholdte enheter, bærbare testinstrumenter og sikkerhetsminikameraer – motstandsdyktige mot ekstreme temperaturer og forstyrrelser, egnet for komplekse driftsforhold.

Produktfordeler sammenlignet med konkurrenter

Vanlige FPC-antenner på markedet lider ofte av problemer som overdreven tykkelse, mottakelighet for skade, overdrevne signalspesifikasjoner og betydelige batch-til-batch-variasjoner. Vår ultratynne FPC-nettbrettantenne har blitt spesifikt optimalisert, og tilbyr klare differensierte fordeler.

• Tykkelsesfordel: Mens konkurrenter vanligvis tilbyr 0,4–0,6 mm, er produktet vårt ultratynt på bare 0,1 mm, ideelt for ekstremt lette enheter og tilbyr bredere industrikompatibilitet.

• Prosessfordeler: Ved bruk av presisjonsetsing og renromsproduksjon er kretslinjene jevne og gradfrie, noe som eliminerer risikoen for ledningsbrudd og periodisk frakobling som vanligvis finnes i vanlige antenner.

• Ytelsesfordeler: Faktisk forsterkning oppfyller spesifikasjonene uten å overdrive, med stabil ytelse i miljøer med høy og lav temperatur. Derimot lider billigere produkter fra konkurrenter ofte av signaldemping ved høye temperaturer og frakoblingsproblemer ved lave temperaturer.

• Tilpasningsfordel: Som direkte produsent kan vi raskt lage former og endre dimensjoner, kabellengder og koblinger. I motsetning til dette tilbyr de fleste konkurrenter kun standard lagervarer, noe som resulterer i lengre tilpasningstider og begrensede modifikasjonsmuligheter.

• Kvalitetskontrollfordel: 100 % oppstartstesting pluss inspeksjon av impedansprøvetaking, med feilfrekvens kontrollert under 0,3 %, betydelig lavere enn bransjegjennomsnittet på 2 %.

Installasjonsveiledning

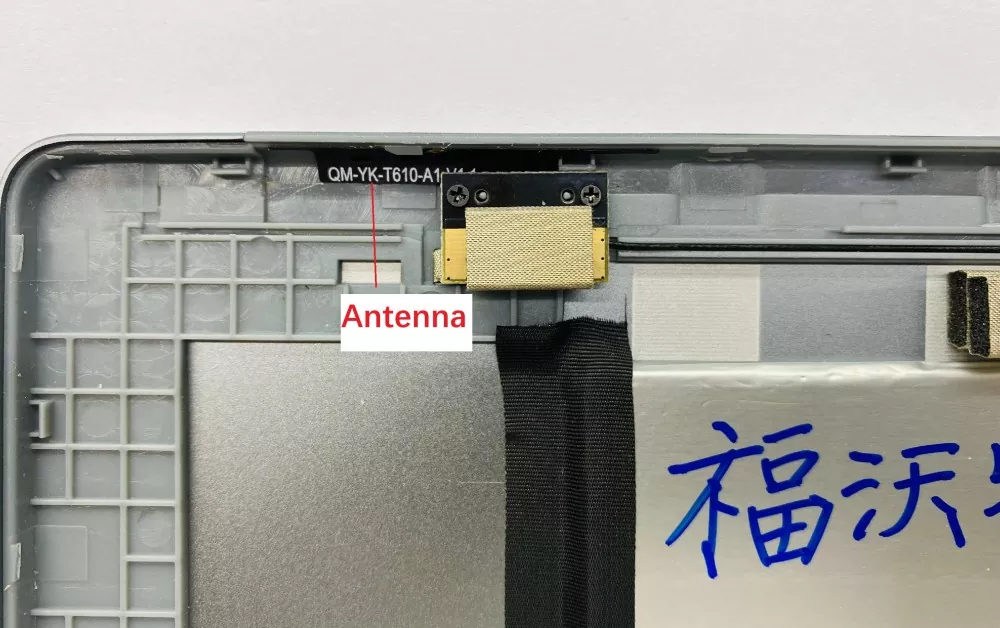

Ultratynn FPC-nettbrettantenne har null installasjonsbarriere og krever ikke noe spesialutstyr – montering kan raskt fullføres manuelt, noe som forbedrer kundens produksjonseffektivitet betydelig.

Installasjon Trinn 1: Rengjør monteringsoverflaten – fjern støv, oljeflekker og grader fra det innvendige monteringsområdet til enheten for å sikre en flat, tørr overflate, og forhindrer dårlig vedheft eller løsner av den selvklebende baksiden.

Installasjon Trinn 2: Plasser og fjern selvklebende film: Juster antennen med det angitte stedet i henhold til utstyrets struktur. Trekk av beskyttelsesfilmen fra baksiden av antennen, og unngå direkte kontakt med det selvklebende området eller kretsene med bare hender.

Trinn 3: Juster og press: Juster filmen forsiktig, og trykk deretter jevnt i 3–5 sekunder for å sikre at ingen luftbobler eller løftekanter. For buede overflater, påfør trykk i seksjoner.

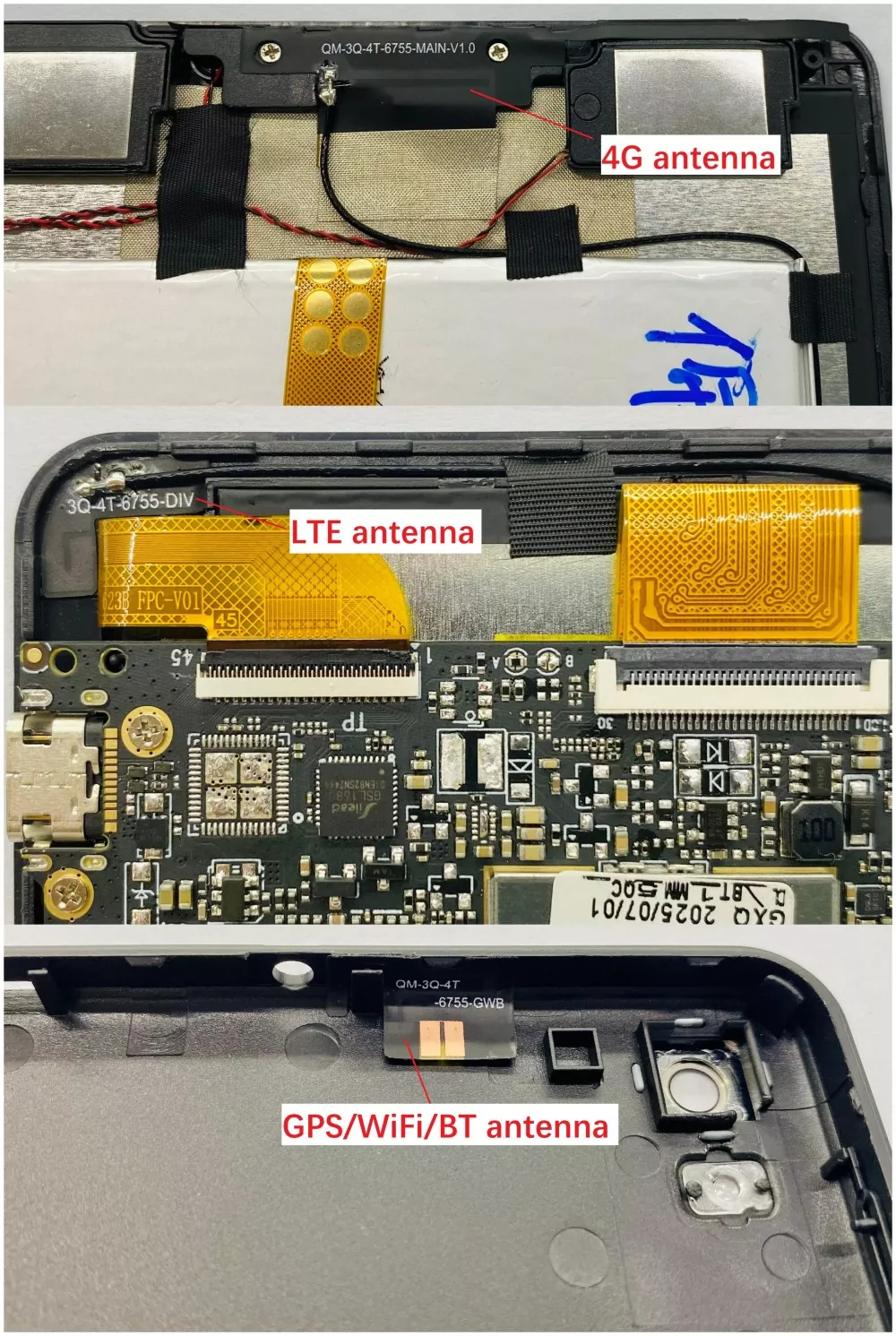

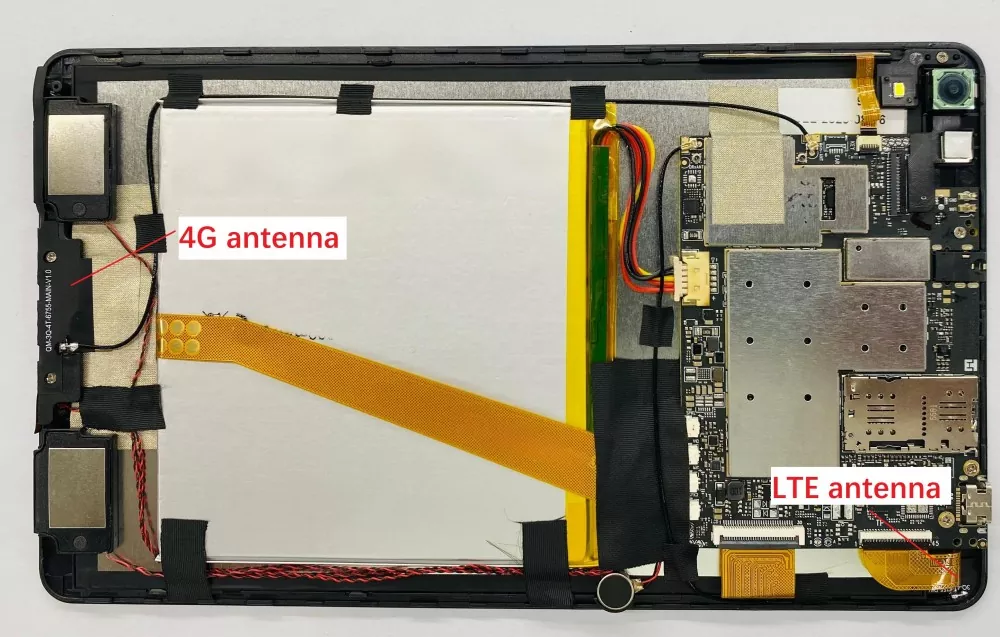

Forholdsregler ved installasjon: Ikke plasser direkte mot store metalloverflater som batterier, skjermede deksler eller hovedkortbrikker. Oppretthold en klaring på 3–5 mm for å maksimere signalytelsen.

Sertifisering og kvalitetssikring

Selskapets kvalifikasjoner: Har en gyldig forretningslisens, uavhengig produksjonsanlegg, produksjonsverksted for renrom og profesjonelt testlaboratorium. Kontor-, produksjons- og kvalitetskontrollsteder er tilgjengelige for verifisering på stedet; ikke et mellomhandelsselskap.

Produktsertifisering: Alle produkter har bestått eksportsertifiseringer inkludert ROHS, REACH og CE, og oppfyller globale markedstilgangsstandarder for Europa, USA, Sørøst-Asia og andre regioner. Full sertifiseringsdokumentasjon er tilgjengelig på forespørsel.

Kvalitetskontrollinspeksjonssystem: råvareprøvetaking ved mottak, inspeksjoner under produksjon, 100 % oppstartstesting av ferdige produkter, aldringstester og bøyetester. Inspeksjonsprotokoller og prøver oppbevares for hver batch for å sikre sporbarhet etter salg.

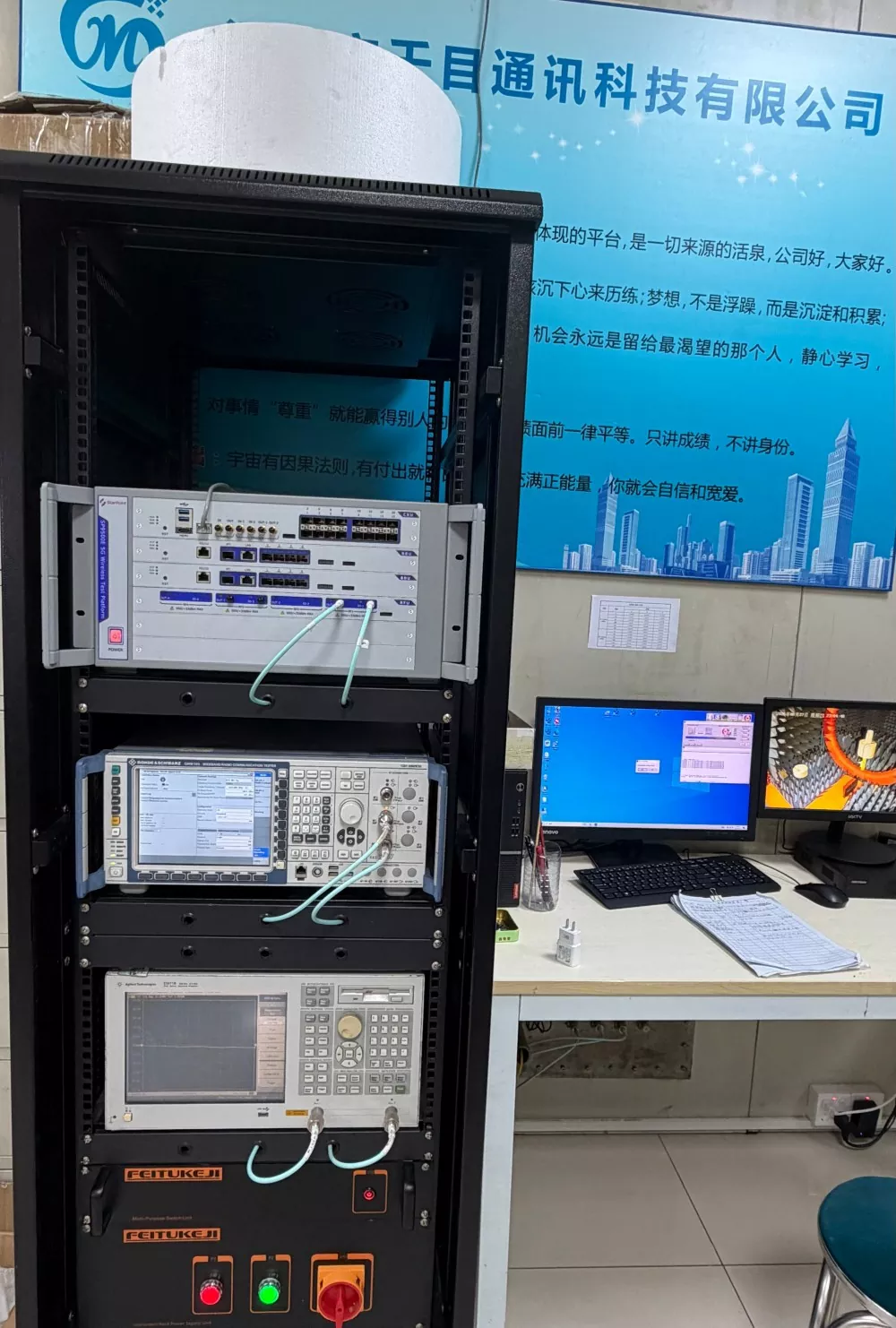

Produksjonskapasitetsbevis: Interne automatiserte produksjonslinjer for etsing og laminering, sammen med RF-inspeksjonsutstyr, muliggjør en daglig produksjon på over 80 000 stykker, som er i stand til å møte store ordreleveringskrav for store kunder.

Produktvalgsguide

Når de velger ultratynne FPC-nettbrettantenner, trenger ikke kundene blindt å velge rimelige alternativer – ved å tilpasse dem nøyaktig til utstyrskravene kan de effektivt unngå fallgruver.

1. Velg modell basert på enhetstykkelse: For ultraslanke enheter, prioriter 0,1 mm-versjonen; for standardenheter, velg 0,2–0,3 mm standardversjon for å balansere ytelse og strukturell kompatibilitet.

2. Velg modeller basert på bruksscenarier: velg standardmodeller for innendørs enheter med omgivelsestemperatur; foretrekker robuste modeller med høy lav temperatur for bil- og industrielt utendørsutstyr, som gir sterkere værbestandighet.

3. Velg modeller basert på frekvensbåndkrav: Definer tydelig de nødvendige frekvensbåndene som WiFi, Bluetooth, 4G og GPS. Vårt firma kan matche de tilsvarende resonansantennene nøyaktig, og unngå problemer med dårlig signalytelse og inkompatibilitet knyttet til generiske modeller.

4. Prioriter direkte fabrikkinnkjøp: Velg fabrikker som tillater testing på stedet, tilpasning og gir sertifiseringsrapporter for å unngå problemer som mellommann-oppsett, overdrevne spesifikasjoner og mangel på ettersalgsstøtte.

Hvorfor velge Qianmu Communications

Som en Kina-leverandør med 17 års dyp ekspertise innen RF-antenneindustrien, spesialiserer vi oss på forskning, utvikling og produksjon av ultratynne FPC-nettbrettantenner, og bygger tillit gjennom ekte kapasiteter og solide data.

1. Profesjonelt teknisk team: Vi har et team av RF-ingeniører med over 10 års erfaring, som er i stand til å optimalisere antennelayoutløsninger for kunder og løse komplekse problemer som signalskjerming, dårlig veggpenetrasjon og høy interferens.

2. Rask tilpasningstjeneste: Varer på lager sendes samme dag; tilpassede design med løsninger levert innen 24 timer, rask prototyping på 3–5 dager og bulklevering innen 7–10 dager – betydelig raskere enn industristandarder.

3. Kostnadseffektivitetsfordel: Med vår egen fabrikk for produksjon og direktesalg eliminerer vi mellomliggende markeringer. Bulkordrer kan tilbys til fabrikkens sluttpris, med kvalitet som kan sammenlignes med toppmerker og mer konkurransedyktige priser.

4. Forbedre ettersalgsservice: Forsendelser inkluderer testrapporter, spesifikasjoner og sertifiseringsdokumenter; batchdefekter dekkes av retur- og erstatningspolicyer; dedikert en-til-en teknisk støtte gjennom hele prosessen for å hjelpe kundene med å oppnå masseproduksjon.

5. Omfattende applikasjoner fra den virkelige verden: Vi har betjent over 1000 innenlandske og internasjonale produsenter av smart maskinvare på tvers av flere felt, inkludert forbrukerelektronikk, IoT, industrielt utstyr og bilenheter, med kontrollerbare masseproduksjonsvesker tilgjengelig.

FAQ

Q1: Kan ultratynne FPC-nettbrettantenner tilpasse seg buede overflater?

A: Ja. Produktet tilbyr utmerket fleksibilitet, støtter i samsvar med små buede og bueformede strukturer, egnet for installasjon på uregelmessig formede enheter, uten å påvirke signalytelsen under normal bruk.

Q2: Støtter den tilpassede dimensjoner og frekvensbånd?

A: Full OEM/ODM-tilpasningsstøtte, med dimensjoner, tykkelse, kabellengde, kontakter og frekvensbånd som kan justeres i henhold til kundenes tegninger og krav, inkludert gratis designoptimalisering.

Q3: Kan du gi testrapporter og sertifiseringer for bulkkjøp?

A: Ja. Vi kan gi fullstendig dokumentasjon for hver batch, inkludert fabrikktestrapporter, ytelsesspesifikasjoner, ROHS/CE-sertifiseringer og andre nødvendige materialer for å møte kundenes inspeksjons- og eksportkrav.

Q4: Vil signalet forringes hvis antennen plasseres nær metalldelen av enheten?

A: Metall kan forårsake skjermingsinterferens; det anbefales å la det være 3–5 mm mellomrom under installasjonen. Ingeniører kan tilby gratis optimaliseringsløsninger for intern utstyrslayout.

Spørsmål 5: Er kvaliteten på prøven i samsvar med den på bulkbestillingen?

A: Helt konsekvent. Standardiserte masseproduksjonsprosesser i fabrikken, med enhetlige former, standardiserte prosedyrer og konsistente kvalitetskontrollstandarder, eliminerer eventuelle kvalitetsavvik mellom prøver og bulkbestillinger.
