Myntantenne

Myntantennen er en kompakt, sylindrisk ekstern RF-antenne med en knapplignende form. Designet som en 2,4 GHz 5,8 GHz Dual Band-antenne, gir den en lett trådløs overføringsløsning for små elektroniske enheter som bruker WiFi, Bluetooth og ZigBee-kommunikasjon.

Qianmu Communications egenutviklede gummistangantenne med knapp bruker sprøytestøping og forseglingsteknologi i ett stykke. Den integrerer et resonanselement i full kobber og et reflekterende skjermingslag av metall i bunnen.

Utstyrt med et standard SMA-gjenget grensesnitt, kan denne SMA Dual Band-antennen monteres og festes direkte til enhetshuset. Sammenlignet med slanke gummistangantenner og innebygde PCB-antenner, tilbyr den en kompakt, diskret struktur med et forseglet hus for innendørs og utendørs bruk.

Hvordan det fungerer

Myntantennen bruker en intern dobbeltlags ringkobberoscillator for dual-band RF-overføring og mottak. Den knappformede basen har et metallreflekterende lag designet for å hjelpe til med å håndtere signalstråling og redusere påvirkningen av elektroniske komponenter i nærheten.

1. Lagdelt oscillatordesign:Det øvre laget er designet for 2,4 GHz-båndet som brukes av Bluetooth og ZigBee, mens det nedre laget støtter 5,8 GHz-båndet som brukes av kompatible WiFi-enheter. Den oppgitte fullbånds VSWR er ≤1,35.

2. Basisskjerming og interferenshåndtering:Det nederste metallreflekterende laget er utformet for å redusere påvirkningen av elektromagnetisk interferens fra enhetens hovedkort, litiumbatteri og metallhus. Faktisk ytelse avhenger av installasjonsmiljøet og krever testing i den ferdige enheten.

3. Forseglet hus og temperaturmotstand:Det sprøytestøpte huset i ett stykke er designet for miljøvern. Det angitte driftstemperaturområdet er -35°C til +70°C. Temperaturrelatert frekvensstabilitet bør bekreftes under de spesifiserte testforholdene.

4. RF-impedanstilpasning:Antennen bruker en nominell impedans på 50Ω for å støtte RF-integrasjon og redusere impedansmismatch. Forsterkning, VSWR og strålingseffektivitet kan evalueres gjennom passende RF-testing.

Kompatibelt utstyr og applikasjoner

1. Smart hjem:Som en antenne for smarte hjemmeenheter kan den brukes i mini smarte gatewayer, WiFi-uttak, dør- og vindusalarmer og Bluetooth-fjernkontroller. Den kompakte strukturen hjelper til med trådløs tilkobling i enheter med begrenset installasjonsplass.

2. Industrial Internet of Things:Denne trådløse sensorantennen kan vurderes for miniatyrtemperatur- og fuktighetsterminaler, sporingsnoder for lageraktiva og trådløse dataoverføringsmoduler. Det er også relevant for applikasjoner med Antenne for IoT-enheter der frekvensbåndet og installasjonsforholdene samsvarer med systemkravene.

3. Bærbar elektronikk:Som en kompakt antenne for bærbare enheter kan den brukes i håndholdt skanneutstyr, bærbare detektorer og mini Bluetooth-høyttalere. Enhetslayout og RF-ytelse bør evalueres før endelig integrering.

4. Sikkerhetsenheter:Denne antennen for trådløse sikkerhetsenheter kan være egnet for små trådløse kameraer og tilgangskontrollsystemer. For kompatible Bluetooth-baserte inngangssystemer kan den fungere som en Bluetooth-tilgangskontrollantenne.

5. RF-tilbehør:Valgfritt tilbehør inkluderer SMA-til-IPEX-materkabler og andre kompatible RF-tilkoblingskomponenter. Koblingsvalg bør bekreftes mot den trådløse modulen og enhetsgrensesnittet.

Kjerneproduktfunksjoner

Qianmu Communication tilbyr myntantennealternativer for kompakte trådløse enheter, med spesifikasjoner og grensesnittkonfigurasjoner valgt i henhold til applikasjonskravene.

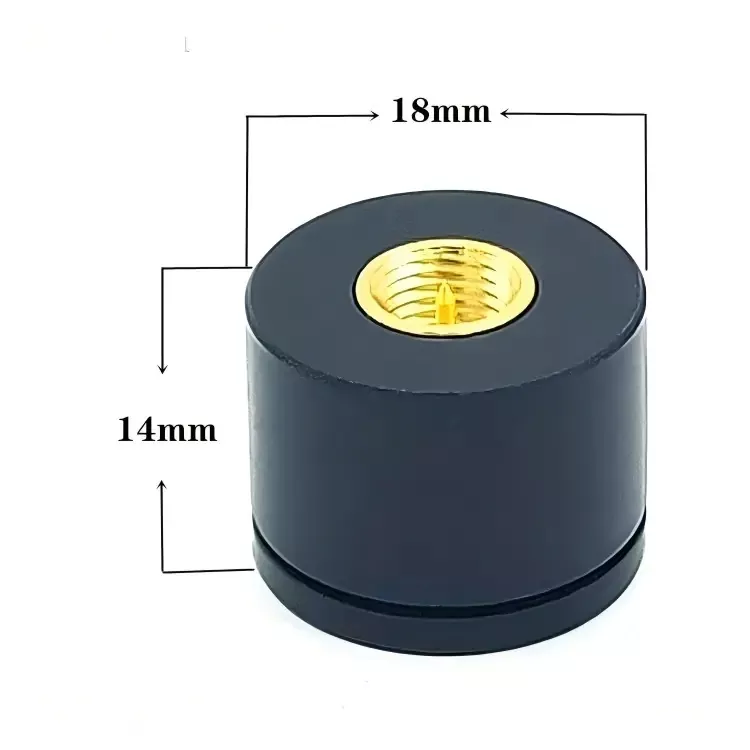

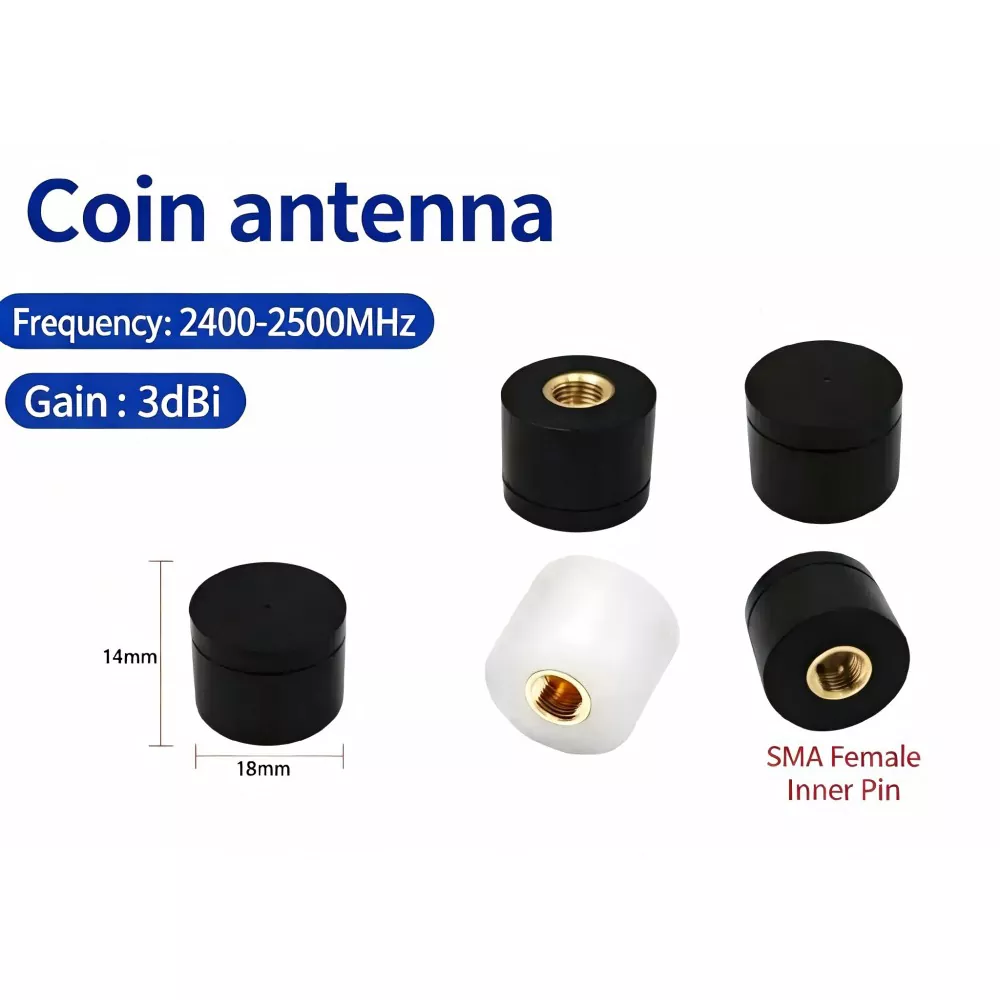

1. Kompakt knappformet struktur:Tilgjengelig i 15 mm og 18 mm basediameter, med en høyde på 14 mm. Det lille fotavtrykket støtter installasjoner der ekstern antenneplass er begrenset.

2. Dual-band drift:Denne Mini WiFi-antennen støtter de spesifiserte 2,4GHz og 5,8GHz frekvensområdene. Avhengig av enhetskonfigurasjonen kan antennen brukes i kompatible WiFi-, Bluetooth- og ZigBee-applikasjoner. Bekreft protokollspesifikke frekvenskrav før valg.

3. Alternativer for grensesnitt:Standardkonfigurasjoner inkluderer SMA-grensesnitt med forskjellige kontaktarrangementer. Kompatibelt tilbehør kan inkludere loddeterminaler og førstegenerasjons eller fjerdegenerasjons IPEX-materkabler, avhengig av den valgte konfigurasjonen.

4. Miljøvern:Det IP54-klassifiserte huset er designet for å gi beskyttelse mot inntrenging av støv og vannsprut. Svart-hvitt boligalternativer er tilgjengelige i henhold til lager- og ordrekrav.

5. Tilpasning:Tilpassede SMA-antennealternativer kan inkludere dimensjonsjusteringer, trykk av skalllogo og RF-kontaktkonfigurasjoner. Lagertilgjengelighet, prøveleveringstid og volumprising bør bekreftes for hver bestilling.

Tekniske spesifikasjoner

Brukseksempler

1. Smarthusutstyr:En kompakt antenne kan monteres på en WiFi dør- eller vindusalarm der det er begrenset med plass i huset. Det endelige tilkoblingsområdet avhenger av antenneplassering, vegger, interferens og enhetens RF-konfigurasjon.

2. Industrielle sensorterminaler:En trådløs sensorantenne kan brukes med utstyr for temperatur- og fuktighetsovervåking. For enheter med metall, bør antenneplassering og den omkringliggende bakkestrukturen evalueres for å bestemme effekten på RF-ytelsen.

3. Utendørs tilgangskontrollutstyr:En eksternt montert antenne kan støtte kompatible Bluetooth-tilgangskontrollenheter. Kapslingen, koblingsforseglingen og monteringsarrangementet bør kontrolleres mot de nødvendige miljøforholdene.

4. Håndholdt utstyr:Denne miniantennen for håndholdte enheter kan vurderes for trådløse strekkodeskannere og annen bærbar elektronikk som krever en kompakt ekstern antenne. Tilkoblingsstabilitet bør valideres i det tiltenkte driftsmiljøet.

Utvalgs- og bestillingsguide

1. Frekvensvalg:For enheter som bruker kompatible WiFi- og Bluetooth-konfigurasjoner, evaluer dual-band-modellen 2,4 GHz og 5,8 GHz. For bare Bluetooth-applikasjoner kan en 2,4 GHz enkeltbåndskonfigurasjon vurderes hvis tilgjengelig.

2. Installasjonsmiljø:For enheter med metallhus, se gjennom antennens monteringsposisjon, klaring og jordingsarrangement. En reflekterende base eliminerer ikke behovet for RF-testing i den endelige kapslingen.

3. Størrelsesvalg:Vurder versjonen med 15 mm diameter når monteringsplassen er begrenset. 18 mm-versjonen kan vurderes når tilgjengelig plass og nødvendige RF-egenskaper støtter det; bekrefte ytelsen i stedet for å anta at den større modellen alltid gir høyere gevinst.

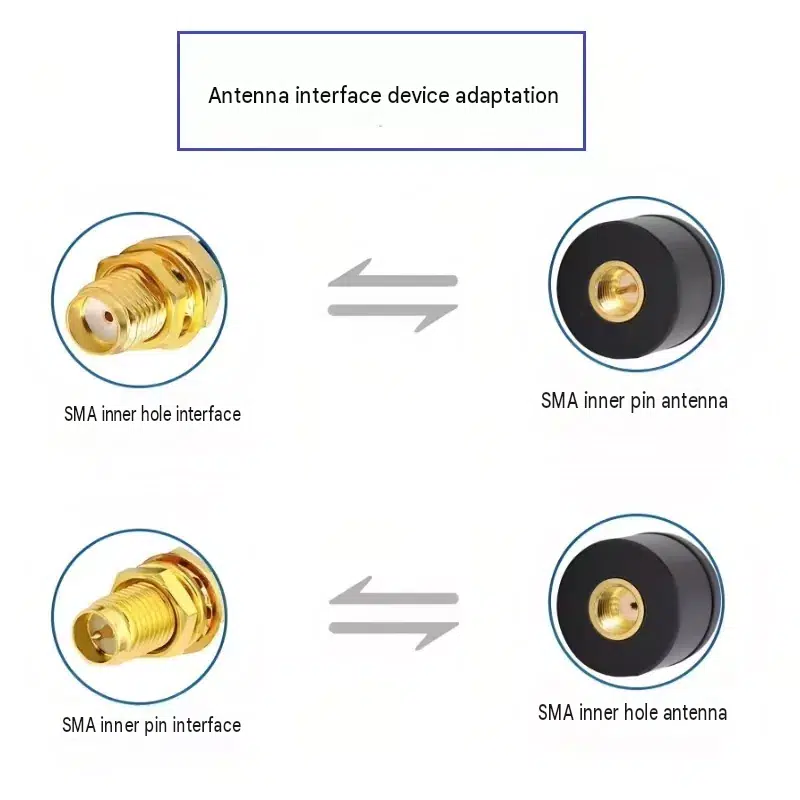

4. Grensesnitt og eksportkrav:Bekreft om enheten krever en SMA indre-pinne eller indre-hull-grensesnitt. IPEX-adapterkabler, koblingskonfigurasjoner og nøytral eksportemballasje kan diskuteres når du forbereder en bestilling.

FAQ

1. Kan denne antennen brukes med enheter med metallhus?

Den kan være egnet for enheter med metallhus, men ytelsen avhenger av antennens monteringsposisjon, klaring, bakkestruktur og husdesign. Den reflekterende basen er ment å hjelpe til med å håndtere samspillet med nærliggende strukturer. Testing i den ferdige enheten anbefales.

2. Kan SMA-grensesnittet endres til IPEX?

Kompatible matekabler og grensesnittkonfigurasjoner kan være tilgjengelige, inkludert spesifiserte IPEX-generasjoner. Vennligst bekreft nødvendig kontakttype, kabellengde og installasjonsarrangement før du bestiller.

3. Kan en laboratorietestrapport leveres?

RF-testdokumentasjon kan være tilgjengelig for gjeldende produktkonfigurasjoner. Bekreft tilgjengelige rapporter, målte parametere og testforhold med Qianmu Communication før du legger inn en bestilling.

4. Er denne 2,4 GHz 5,8 GHz Dual Band-antennen egnet for WiFi- og Bluetooth-enheter?

De angitte frekvensområdene dekker 2,4 GHz og 5,8 GHz drift. Kompatibilitet avhenger av enhetens trådløse protokoll, nødvendig frekvensbånd, kontakt og RF-design. For ZigBee-enheter som opererer på 2,4 GHz, bekrefter den samsvarende konfigurasjonen og valider ytelsen i sluttproduktet.

5. Kan kontakten eller kabelkonfigurasjonen tilpasses?

Egendefinerte SMA-antennekonfigurasjoner kan være tilgjengelige for ulike enhetsgrensesnitt og installasjonskrav. Oppgi kontakttype, kabellengde, frekvensområde og målapplikasjon slik at den nødvendige konfigurasjonen kan evalueres.

6. Kan denne antennen brukes i smarte sensorer og bærbart utstyr?

Det kan være egnet for WiFi-antenne for Smart Sensors-applikasjoner og andre kompakte trådløse produkter når frekvensområdet og RF-egenskapene oppfyller enhetens krav. For bærbart utstyr, vurder tilgjengelig monteringsplass, kabinettmateriale og antenneposisjon før du fullfører designet.
