Fjærantenne

Som en profesjonell leverandør tilbyr Qianmu Communication skreddersydde høypresisjon spiralfjærantennetjenester. Laget av førsteklasses materialer. Karbonstål forniklet Laget av fosforbronse, og har eksepsjonell ledningsevne og korrosjonsbestandighet. Vi er pålitelige.Kina-produsentVi tilbyr en one-stop-løsning som spenner fra prototyping til masseproduksjon, mye brukt i IoT, fjernkontroller og trådløse kommunikasjonsmoduler.

Send forespørsel

produktbeskrivelse

En fjærantenne (også kjent som en spiralformet antenne) er en antennestruktur der en metallleder er viklet til en spiralfjærform, ved å bruke den spiralformete metalllederen som medium for signaloverføring. Den har en 50 ohm impedansdesign og består av tre hovedkomponenter: en indre kobbertråd (brukes til å sende og motta signaler), en ytre skjermingsledning (designet for å blokkere ekstern elektromagnetisk interferens), og et ytre isolerende lag (som motvirker effekten av ekstern kapasitans og induktans). Sammen danner disse komponentene et lukket system med sterk anti-interferens ytelse.

Shenzhen Qianmu Communication Technology Co., Ltd., en profesjonell bedrift som spesialiserer seg på FoU, produksjon og salg av kommunikasjonsproduktantenner, har vært dypt engasjert i antennefeltet i mange år og er forpliktet til å gi globale kunder høykvalitets fjærantenneløsninger.

Spring Antenna

Tekniske spesifikasjoner

Qianmu Communication-fjærantennen dekker flere frekvensbånd fra lave til høye frekvenser, og oppfyller kravene til ulike applikasjonsscenarier. De viktigste tekniske parametrene er som følger:

Parameterelement	Spesifikasjonsområde
Frekvensområde	315MHz / 433MHz / 470MHz / 490MHz / 868MHz / 915MHz / 2,4GHz / GSM 824-2170MHz
Gevinst	0,8 dBi ~ 3,5 dBi
Impedans	50 Omega
VSWR	≤1,5 ~ ≤1,8
Polarisering	Vertikal polarisering / sirkulær polarisering
Strålingsmønster	Omni-directional
Strømkapasitet	Maks 50W
Driftstemperatur	-40℃ ~ +85℃
Antenneeffektivitet	35~ 80% (Avhenger av installasjonsmiljøet)
Materiale	Kobber, gullbelegg, nikkelbelegg, etc.

Spring Antenna

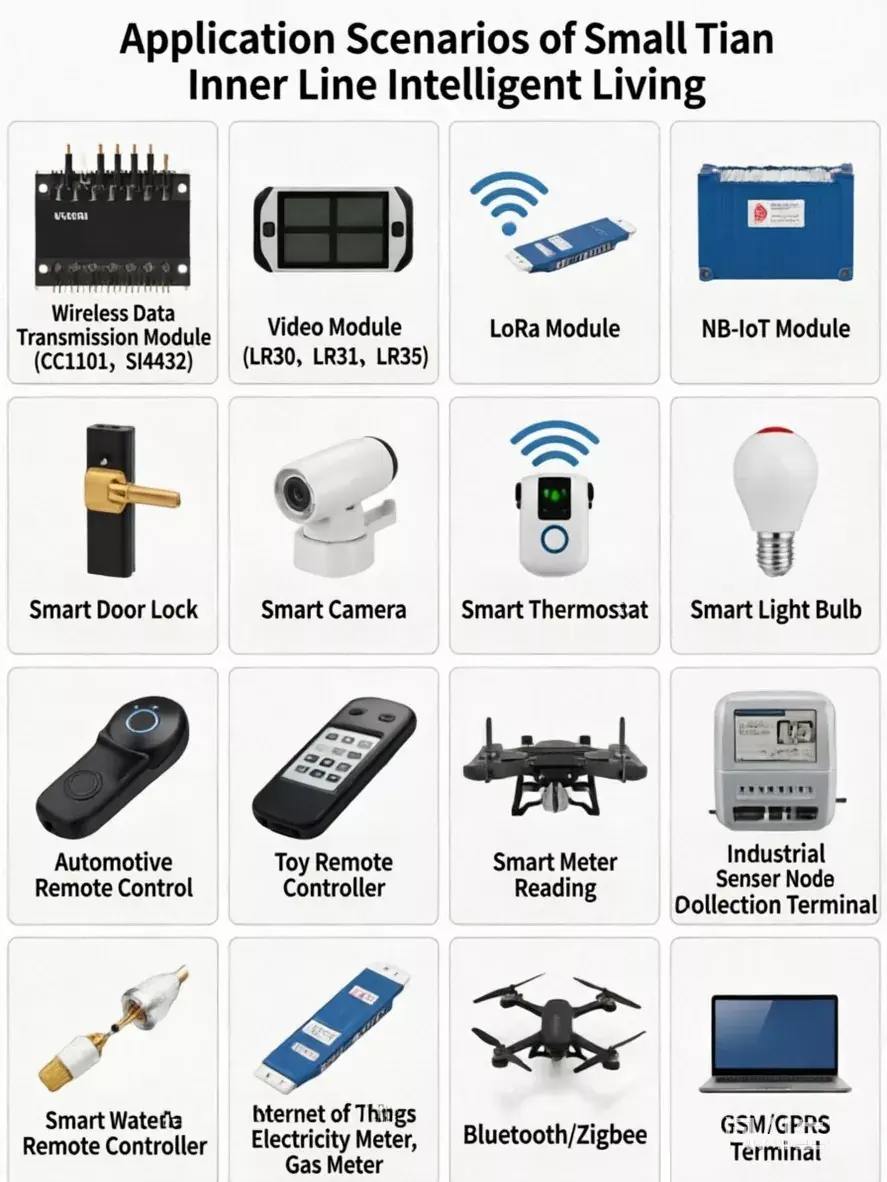

Gjeldende enheter

Qianmu kommunikasjonsfjærantennen er mye brukt i følgende enheter og scenarier:

Trådløs dataoverføringsmodul: CC1101, Si4432 og andre trådløse RF-moduler

LoRa-moduler: LR30, LR31, LR36 og andre LoRa-kommunikasjonsmoduler

NB-IoT-modul: NB-IoT trådløs kommunikasjonsterminal

Smarte hjemmeenheter: Smarte dørlåser, smartkameraer, smarte termostater, smarte lyspærer og mer

Trådløse fjernkontrollenheter: Bilfjernnøkler, leketøysfjernkontroller, industrielle fjernkontroller og mer

IoT-terminal: IoT-sensornoder, datainnsamlingsterminaler

Smart Metering: Smarte vannmålere, strømmålere og gassmålere

Bluetooth/Zigbee-modul: trådløs Bluetooth-kommunikasjon, Zigbee-nettverksenheter

Drone Telemetri: Datalink for små droner

GSM/GPRS-enheter: GSM-modem, fjernovervåkingssystemer

Spring Antenna

Sammenligning med konkurrerende produkter

Sammenligningselement	Qianmu Kommunikasjon Spring Antenne	PCB antenne	Ekstern stangantenne
Gevinst	0,8~3,5 dBi	2~6 dBi	Relativt høy
Omni-directional ytelse	★★★★★ Utmerket	★★☆ Sterk retningsbestemthet	★★★★ Bra
Størrelse	★★★★ Kompakt	★★★★★ Ultraliten	★★☆ Stor
Anti-interferensevne	★★★★★ Sterk	★★★ Gjennomsnitt	★★★★ Relativt sterk
Installasjonsfleksibilitet	★★★★★ Ekstremt fleksibel	★★★ Kun fikset på PCB	★★★ Ekstern installasjon nødvendig
Koste	★★★★ Moderat	★★★★★ Lav	★★☆ Relativt høy
Designmodifikasjon	★★★★ Fleksibel	★★☆ PCB Remaking påkrevd	★★★ Vanlig

Qianmu Communication-fjærantennen har en optimal balanse mellom rundstrålende dekning, anti-interferensevne, installasjonsfleksibilitet og totalkostnad, noe som gjør den til et ideelt innebygd antennevalg for IoT og trådløse kommunikasjonsenheter.

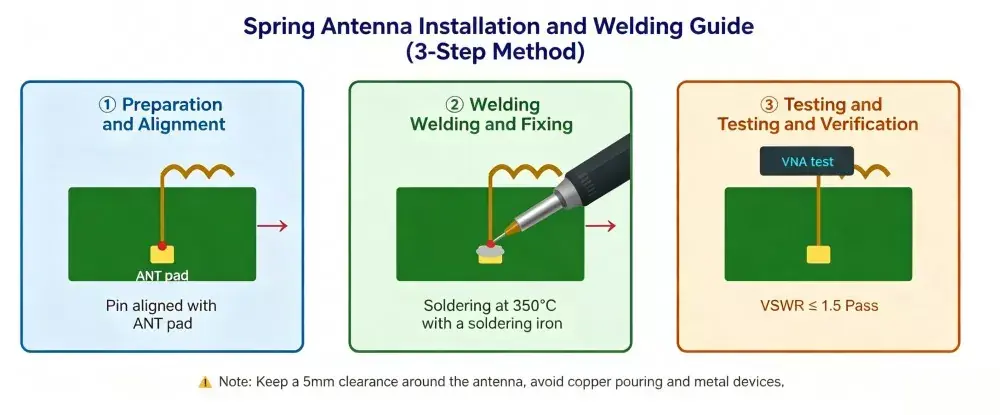

Installasjonsveiledning

Trinn 1: Forbered deg på sveising

Juster pinnen (vanligvis en enkelt pinne eller loddepute) på enden av fjærantennen med ANT-loddeputen som er reservert på PCB. Loddeputen bør kobles til RF-matelinjen, for eksempel en 50-ohm mikrostriplinje eller koplanar bølgeleder, for å sikre riktig signaloverføring.

Trinn 2: Sveising og fiksering

Bøy den krokformede delen og koble den til ANT-pinnen på den trådløse modulen, og fullfør deretter loddeprosessen sikkert. Reflow-lodding anbefales da det er kompatibelt med standard monteringsprosesser for overflatemontering.

Trinn 3: Inspeksjon og testing

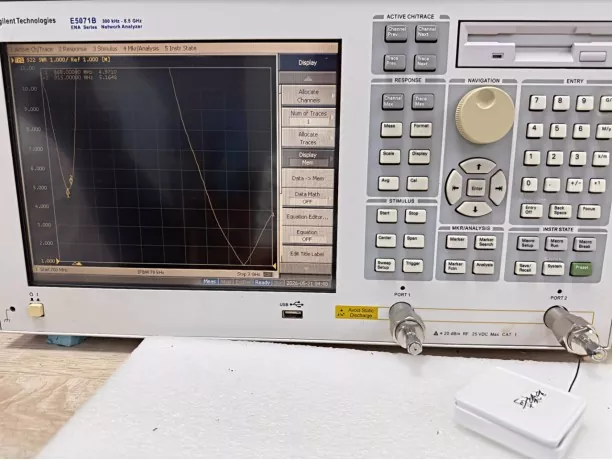

Etter lodding, bruk en vektornettverksanalysator for å måle spenningens stående bølgeforhold (VSWR) og verifisere at RF-ytelsen oppfyller de nødvendige spesifikasjonene.

Spring Antenna

Notater

1. Oppretthold klaringssonen: Unngå å legge ledninger og plassere metallkomponenter innenfor en radius på 5 mm fra antennen; ikke dekk til batteriet eller skjermingsdekselet innenfor 10 mm eller mer over bunnen.

2. 50Ω overføringslinje: Koble RF-brikken direkte via en mikrostrip på samme lag eller en stripline i det indre laget; bruk 45° avfasninger i hjørnene for å unngå brå impedansendringer.

3. Hold deg unna metall: Når du bruker en fjærantenne, er det første trinnet å sørge for at antennen holdes unna metalliske materialer, inkludert jordplan på kretskort, ledningsspor, batterier, skjermer, metallhus og mer.

4.Konsekvent sveiseretning: Ved masseproduksjon er det viktig å sikre at antennens sveiseretning samsvarer med sveiseretningen spesifisert av antenneprodusenten ved valg.

5. Innstilling og marginering: Hvis det elektromagnetiske miljøet til hele enheten med plasthylster er komplekst, kan et π-nettverk reserveres ved RF-enden, og resonansfrekvensen kan finjusteres ved hjelp av en justerbar kondensator som varierer fra 3 pF til 6,8 pF.

Hvordan velge en fjærantenne?

Valgtrinn	Nøkkelpunkter	Detaljer
1. Bekreft driftsfrekvens	Velg antenne etter kommunikasjonsprotokoll og frekvensbånd	Vanlige frekvensbånd: • 315 MHz: Tradisjonelle fjernkontrollenheter • 433 MHz: LoRa, smartmålere, industrielle fjernkontroller • 470/490 MHz: Industrielt IoT-utstyr • 868/915 MHz: ISM-bånd for Europa og Nord-Amerika • 2,4 GHz: Wi-Fi, Bluetooth, Zigbee • GSM-bånd: Mobilkommunikasjonsmodul
2. Evaluer gevinstkravet	Match gevinst med overføringsavstand	•Kort avstand (<100m): 0,8~2 dBi • Middels avstand (100-500m): 2~3 dBi • Lang avstand (>500m): Over 3 dBi
3. Sjekk installasjonsplass	Match størrelse og struktur med PCB	1. Mål det indre rommet til utstyret for å velge riktig lengde og diameter. 2. Antenner av bøyd type er tilgjengelig for kant-PCB-montering i rom med begrenset plass.
4. Vurder søknadsmiljø	Anti-interferens og anti-korrosjonsbeskyttelse	1. Utstyr med metallskjerming: Sirkulær polarisasjonsantenne anbefales. 2. Fuktig/utemiljø: Sølv/gullbelegg for antioksidasjon.
5. Velg en pålitelig leverandør	One-stop tilpasset produksjonstjeneste	Qianmu Communication er en profesjonell antennefabrikk og leverandør, som støtter OEM og ODM, og gir full service inkludert antennedesign, prøvetaking og masseproduksjon.

FAQ

Q1: Hva er bedre, en fjærantenne eller en PCB-antenne?

A: Valget avhenger av de spesifikke applikasjonskravene. Fjærantenneløsninger er egnet for applikasjoner som krever langdistanseoverføring (>100 meter), rundstrålende dekning og fleksible installasjonsretninger, mens PCB-antenner er mer egnet for kompakte enheter med strenge størrelses- og kostnadsbegrensninger. Qianmu Communication leverer både løsninger og tilbyr profesjonelle anbefalinger basert på ulike prosjektbehov.

Q2: Betyr høyere forsterkning alltid bedre antenneytelse?

A: Ikke nødvendigvis. Høyere forsterkning forbedrer vanligvis signalkonsentrasjonen, men kan redusere dekningen i visse retninger. Det optimale valget bør ta hensyn til overføringsavstand, dekningskrav og applikasjonsmiljø. Qianmu Communication gir produkter med forskjellige forsterkningsalternativer fra 0,8 til 3,5 dBi.

Q3: Kan antennen tilpasses?

A: Ja. Qianmu Communication tilbyr OEM/ODM-tilpasningstjenester, inkludert frekvensjustering, størrelsesendring, materialvalg og tilpasning av bøyevinkel for å møte ulike applikasjonskrav.

Q4: Hva er driftstemperaturområdet?

A: Qianmu Communication-produkter fungerer pålitelig fra -40 ℃ til +85 ℃, og oppfyller kravene til de fleste industrielle og forbrukerapplikasjoner.

Q5: Er impedanstilpasning nødvendig?

A: Ja. Standardimpedansen er 50Ω, og praktiske applikasjoner kan kreve matchende komponenter mellom antennen og RF-senderporten for å oppnå optimal ytelse. Qianmu Communication gir teknisk støtte for antennetilpasning og feilsøking.

Q6: Hva er minimum bestillingsmengde (MOQ)?

A: Qianmu Communication støtter fleksible bestillingsmengder, fra prototypeprøver og små batcher til storskala produksjon. For detaljerte MOQ-krav, vennligst kontakt vårt salgsteam.
