Metallstempelantenne

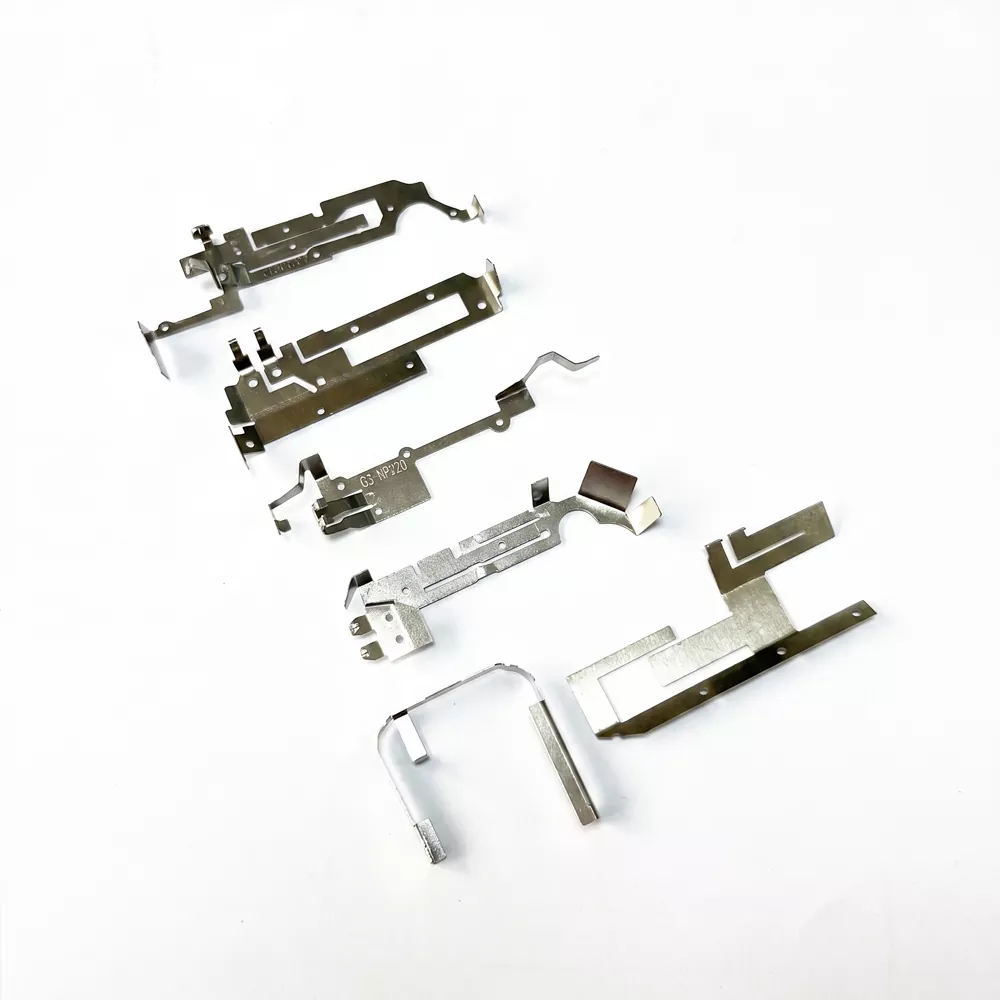

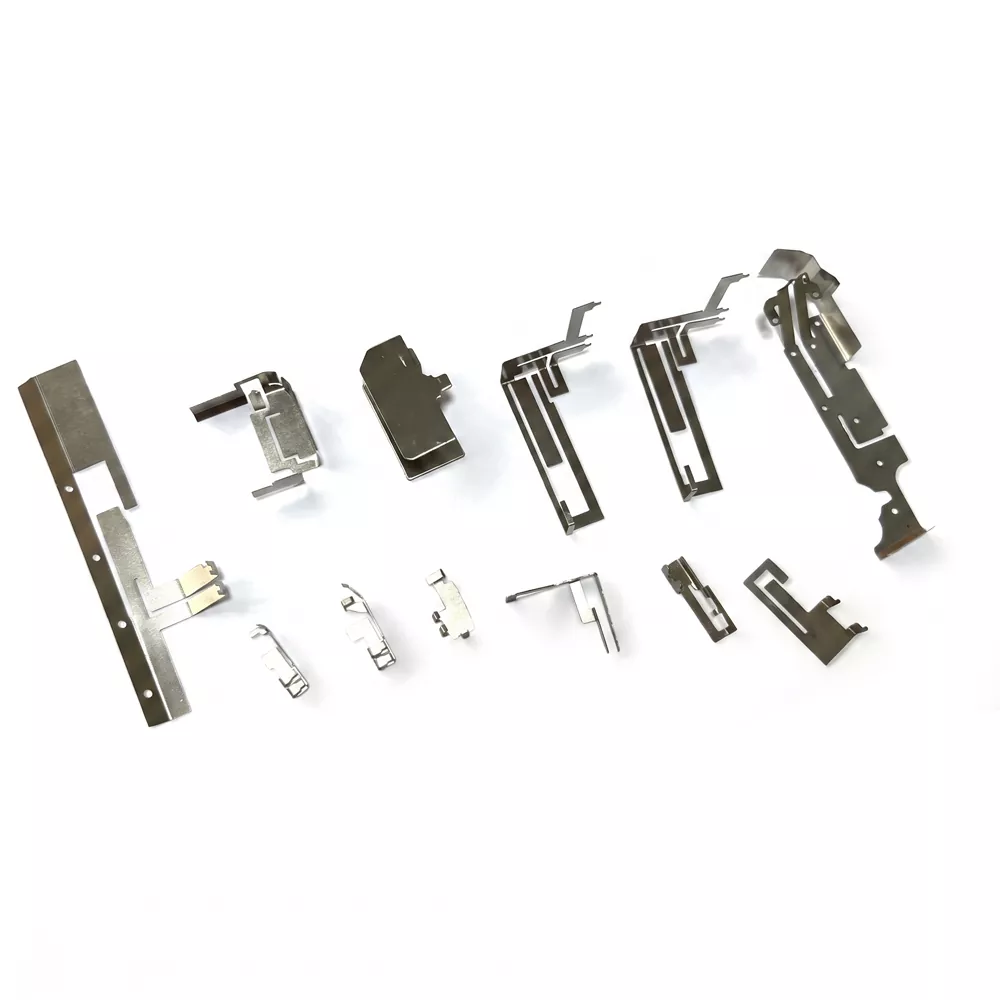

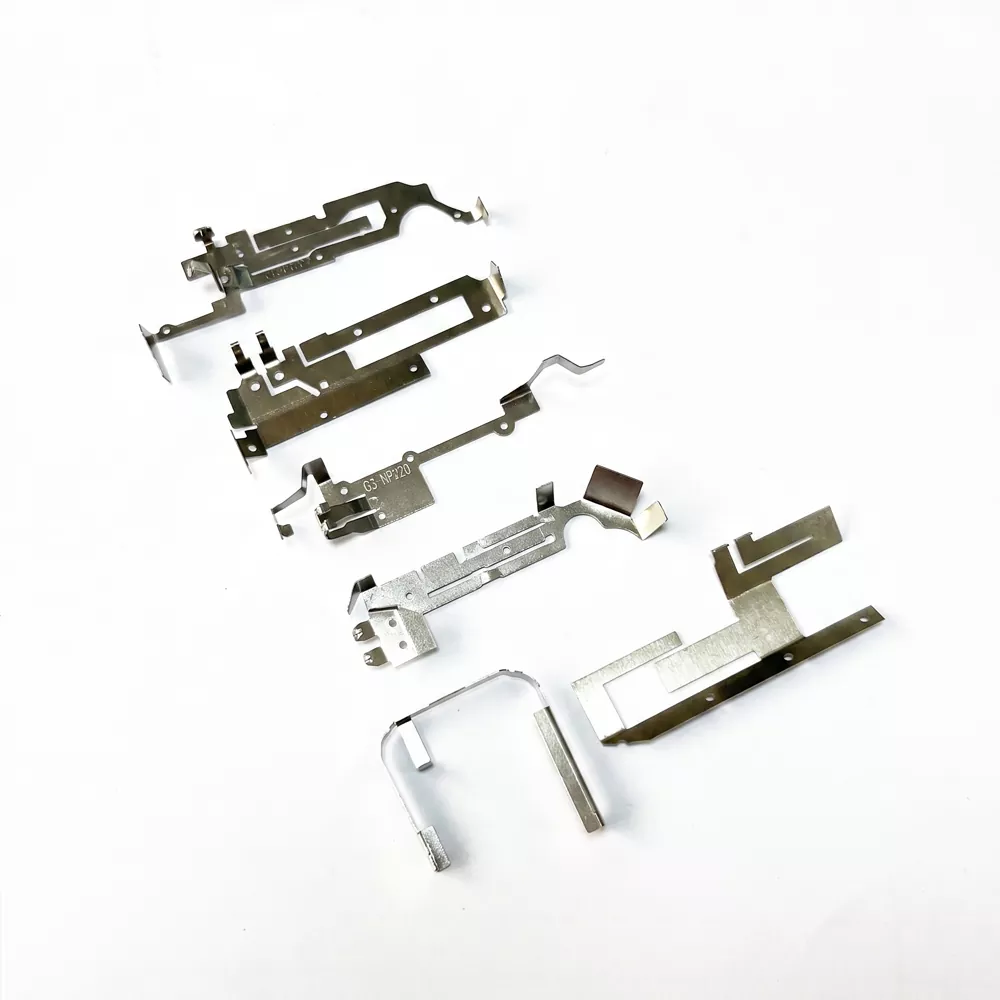

En metallstempelantenne er en RF-komponent produsert av ultratynt rustfritt stål (som SUS301 eller SUS304) eller kobberlegering ved bruk av en presisjonsstemplingsprosess. Vanligvis mindre enn 1 mm i tykkelse, er den designet for å tilpasse seg tett til buede eller uregelmessige enhetsoverflater, noe som gjør den egnet for kompakte elektroniske produkter.

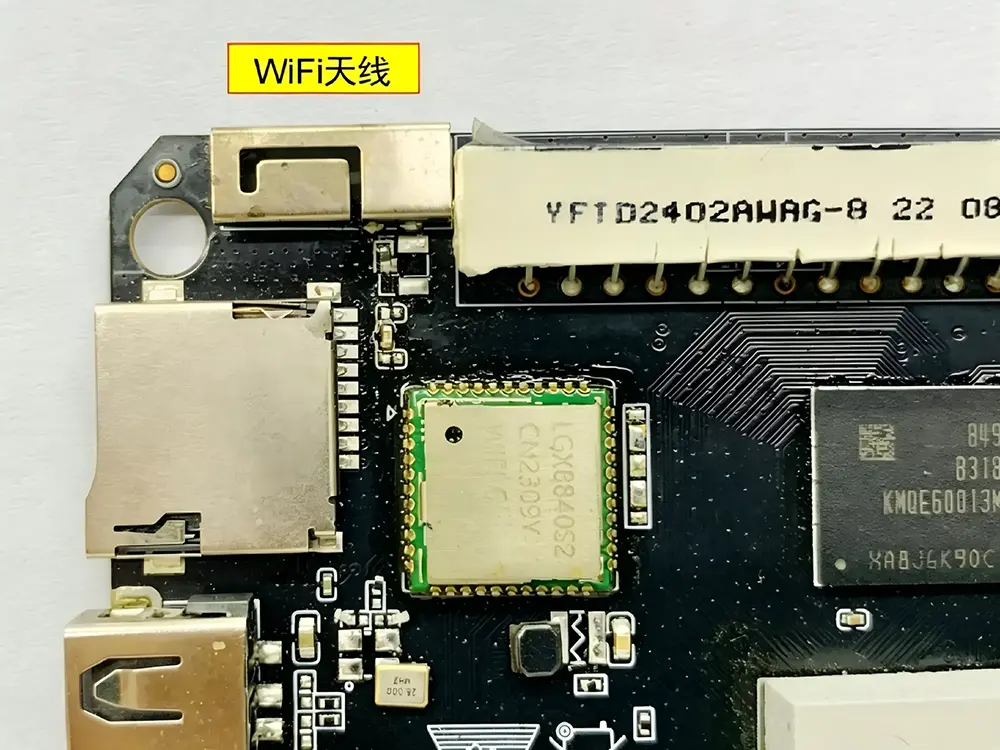

Denne antennen opererer gjennom elektromagnetisk resonans generert av dens nøye utformede metallgeometri. Under installasjonen presses de nederste kontaktpunktene på PCB-antenneterminalene, og danner en pålitelig elektrisk forbindelse uten lodding. Fjærkontaktstrukturen sikrer stabil signaloverføring samtidig som den absorberer mekanisk stress gjennom elastisk deformasjon, og støtter langsiktig holdbarhet under gjentatt montering og vibrasjonsforhold.

Kjerne tekniske spesifikasjoner

Metal Stamp Antenna er designet for kompakte RF-applikasjoner med kontrollert impedans og stabil mekanisk kontaktytelse.

Standardiserte testbetingelser

For å sikre datakonsistens, måles alle RF og mekaniske parametere under følgende standardiserte forhold:

Impedans og VSWR-måling

Testet med en kalibrert Vector Network Analyzer (VNA) med et 50Ω referansesystem.

RF-ytelsesmiljø

Målinger utført i et fritt rom eller semi-ekofritt miljø med et standard referansejordplan.

Mekanisk kontakttest

Antenne er montert på en standard PCB pad layout med definert kontakthøyde og kontrollert pressekraft.

Frekvensmålingstilstand

Senterfrekvens evaluert etter installasjon i et representativt enhetskabinett for å ta hensyn til avstemmingseffekter.

Temperaturtesttilstand

Termisk sykling utført fra -40 ℃ til +85 ℃ under kontinuerlig elektrisk overvåking.

Gjeldende enheter og applikasjonsscenarier

Viktig salgsargument: Hvorfor velge en maskinvarefjærantenne?

Plasseffektiv design

Dens lavprofilstruktur kan tilpasses buede eller uregelmessige overflater, og hjelper til med å maksimere intern plass til batterier og andre komponenter.

Kostnadseffektiv montering

Press-fit-tilkoblingen til PCB-kontakter eliminerer loddeprosesser, reduserer monteringstiden og produksjonskostnadene i masseproduksjon.

Mekanisk holdbarhet

Den elastiske kontaktstrukturen opprettholder stabil elektrisk ytelse under vibrasjoner, støt og gjentatte mekaniske påkjenninger.

Nøyaktig posisjoneringsdesign

Stemplede innrettingshull (runde og slissede) sikrer nøyaktig plassering mellom antennematingspunktet og PCB under automatisert montering.

Installasjonsveiledning og tekniske anbefalinger

Følgende installasjonsretningslinjer er gitt av Shenzhen Qianmu Communication Technology Co., Ltd. for å sikre optimal ytelse av metallstempelantennen i applikasjoner på systemnivå.

1. Posisjoneringsdesign

Design minst to justeringshull på antennestrukturen: ett sirkulært hull for primær posisjonering og ett langstrakt hull for sekundær justering. Avstanden bør være tilstrekkelig for å sikre mekanisk stabilitet under montering.

2. Klareringskrav

Hold det utstrålende elementet fritt fra omgivende metallkomponenter og ledende materialer. En riktig klaringssone bør opprettholdes for å minimere avstemmingseffekter forårsaket av nærliggende strukturer. Limfiksering kan brukes for stabil montering.

3. Kontakt trykkkontroll

Kontaktkraften mellom fjærterminalen og PCB-mateputen bør kontrolleres innenfor det spesifiserte mekaniske området. Utilstrekkelig trykk kan påvirke RF-kontaktstabiliteten, mens for høyt trykk kan føre til permanent deformasjon av kontaktstrukturen.

4. Innstilling på systemnivå

Etter montering til den endelige enheten, kan antenneytelsen endre seg på grunn av kobling med kabinettet og omgivende komponenter. Sluttinnstilling ved hjelp av en vektornettverksanalysator (VNA) anbefales for å sikre resonansnøyaktighet på systemnivå.

Hvordan velge riktig maskinvarefjærantenne?

Når du velger en metallstempelantenne, bør evalueringen baseres på følgende nøkkeldesignfaktorer:

Tilgjengelig enhetsplass

Mål innvendig plass i kabinettet og velg en antenne med passende lengde, bredde og tykkelse for å sikre riktig mekanisk passform.

Driftsfrekvens og båndbredde

Definer målkommunikasjonsbåndet (f.eks. WiFi-, Bluetooth- eller sub-GHz IoT-bånd). For smalbåndsdesign kan antenneytelsen finjusteres gjennom strukturell justering under utvikling.

Applikasjonsmiljø

For bil-, utendørs- eller industribruk anbefales materialvalg som SUS304 og overflatebelegg for å forbedre korrosjonsbestandigheten og temperaturstabiliteten.

PCB og monteringsdesign

Sørg for riktig justering av matepunktet på PCB. Velg en passende monteringsstruktur (press-fit eller fjærkontaktdesign) for å forbedre monteringskonsistensen og masseproduksjonsutbyttet.

Hvorfor velge Shenzhen Qianmu Communication Technology Co., Ltd.

Shenzhen Qianmu Communication Technology Co., Ltd. fokuserer på design og produksjon av Metal Stamp Antenne-løsninger for trådløse enheter, og støtter OEM/ODM-utvikling og tilpassede antennestrukturer for forskjellige RF-applikasjoner.

Egen produksjonsevne

Presisjonsstempling og verktøy kontrolleres internt, noe som sikrer stabil produksjonskonsistens og skalerbar produksjon.

Applikasjonsdrevet tilpasning

Antennestrukturer kan justeres i geometri, elastisitet og overflatebehandling for å matche ulike enhets- og kabinettkrav.

Kvalitetskontroll på prosessnivå

Mekanisk pålitelighet og RF-ytelse verifiseres gjennom hele produksjonen, inkludert kontaktstabilitet og elektrisk konsistenskontroll.

Teknisk støtte under utvikling

Teknisk assistanse er tilgjengelig fra prototyping til masseproduksjon, inkludert integrasjonsveiledning på PCB- og systemnivå.

FAQ

Q1: Hvordan er signaleffektiviteten til metallklipsantennen?

A: På grunn av den kompakte størrelsen varierer effektiviteten vanligvis fra 30 % til 50 %. Den er egnet for kort rekkevidde og kostnadssensitive applikasjoner som smarte hjemmeenheter. For langdistansekrav tilbyr Qianmu Communications også optimaliserte antenneløsninger.

Spørsmål 2: Hva skal jeg gjøre hvis loddehaken presses inn på kretskortet og kontakten er dårlig?

A: Sørg for riktig PCB-putehøyde og riktig fiksturtrykk under montering. Fjærstrukturen er designet for stabil kontakt, og standard testing utføres før forsendelse.

Q3: Støtter du prøvetaking av små partier?

A: Fullstendig støttende. Som en profesjonell Metal Stamp Antenne-leverandør forstår vi kravene under FoU-fasen og tilbyr fleksible prototypingtjenester for å hjelpe deg raskt å fremme prosjektvalideringen.

Q4: Hva påvirker ytelsen til en metallstempelantenne?

 A: Ytelsen påvirkes hovedsakelig av PCB-layout, bakkestørrelse, omgivende metall og kabinettstruktur.

Q5: Hvorfor skifter frekvens etter installasjon?

A: Metallomgivelser og husmaterialer kan avstemme resonans, noe som krever endelig justering på systemnivå.

Q6: Hva forårsaker dårlig kontaktytelse?

A: Feil PCB-putehøyde eller utilstrekkelig fjærtrykk kan påvirke den elektriske stabiliteten.

Q7: Støtter du prototyping? A: Ja, både prøveproduksjon og tilpasning av små partier støttes for R&D-validering.
