PIFA-antenne

Hva er en PIFA-antenne

PIFA-antenner, også kjent som plane inverterte-F-antenner, er en av de mest brukte innebygde strålingsantennestrukturene i forbrukerelektronikk og IoT-enheter. De er lavprofilerte, miniatyriserte RF-antenner designet for lukkede applikasjoner.

Sammenlignet med vanlige keramiske antenner, trådantenner og PCB-antenner, er hovedfordelen deres evne til å opprettholde stabil resonans i metallhus, plastforseglede strukturer og begrensede indre rom, med sterk motstand mot skjermedempning.

Våre masseproduserte produkter er delt inn i to hovedstrukturer:

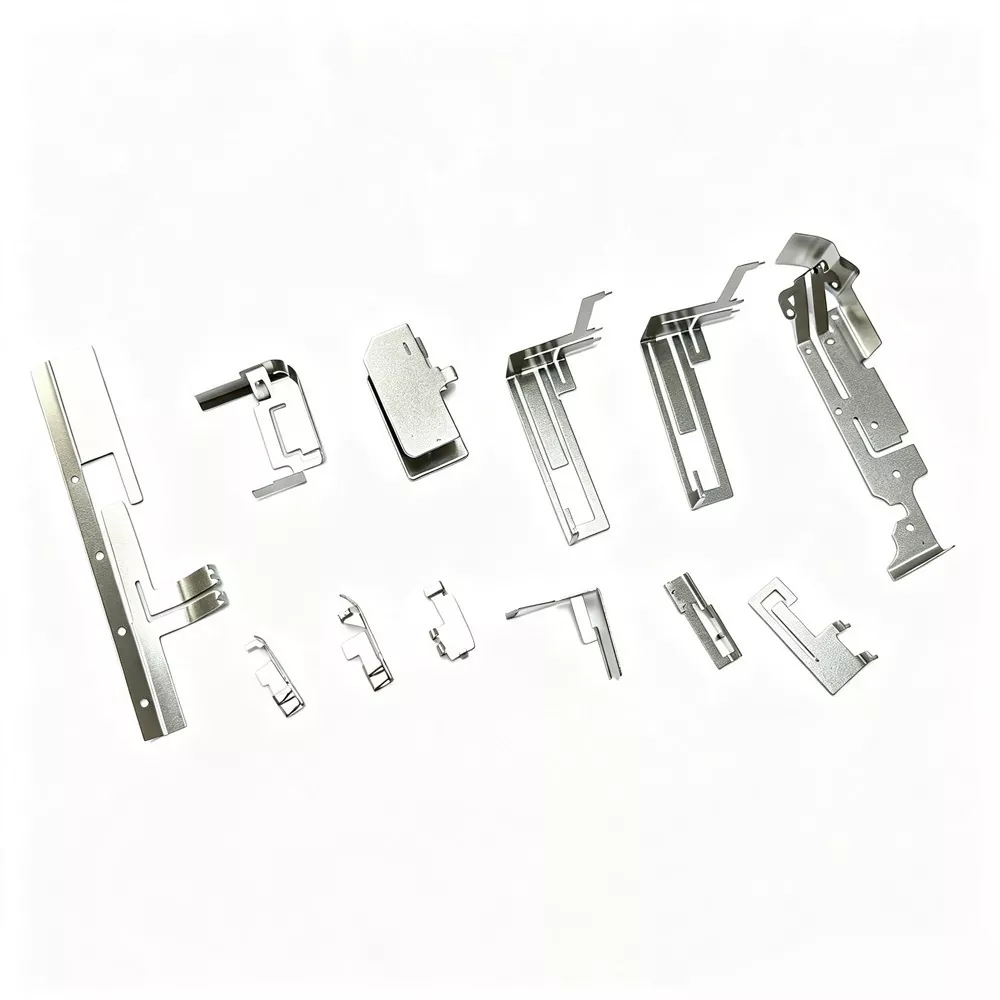

1. Fjær PIFA-antenne

Fjæren i rustfritt stål/fosforbronse er dannet ved stansing i ett stykke, med høy hardhet, god spenst, støtmotstand, egnet for kjøretøymontert, industriell kontroll, sportsutstyr, løsner ikke eller oksiderer ved langvarig kontakt, egnet for standardisert masseproduksjon.

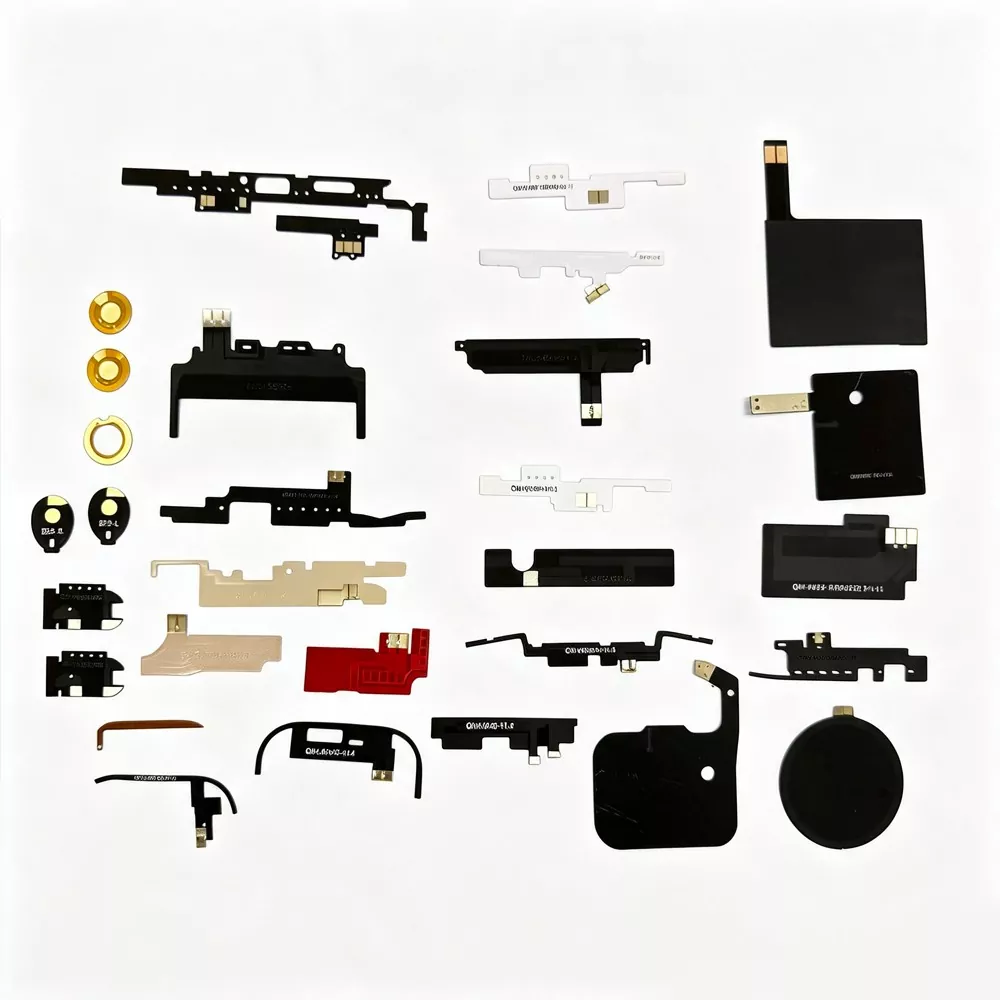

2. Enkel FPC fleksibel PIFA-antenne

Med en enkeltlags FPC fleksibel kretskortetsingsprosess er den lett, tynn, fleksibel, bøybar og veggfestet, egnet for ultratynne enheter, uregelmessige strukturer og små kropper. Det er for tiden den vanlige innebygde antenneløsningen for smart maskinvare.

Hvordan PIFA-antenner fungerer

Mange kunder tror feilaktig at den innebygde antennen bare er en "metalllapp". Faktisk har den en veldig streng radiofrekvensresonansstruktur, og prinsippet kan verifiseres fullt ut av spektrumanalysatorer, nettverksanalysatorer og ekkofrie kammertester uten tomromsteorien.

1. Grunnresonansprinsipp: PIFA-strukturen er avhengig av strålingsarm + jordkobling for å danne en invertert F-resonansløkke. Sammenlignet med vanlige antenner er den mindre avhengig av bakken til enhetens hovedkort og har en høyere total tilpasningstoleranse.

2. Lavprofilstråling: Antennen er ekstremt lav og installert nær flykroppen, noe som effektivt kan redusere signaldemping forårsaket av metallskallskjerming og løse problemet med signaldykk etter at utstyret er montert.

3. Støyfiltrering: PIFA har iboende filtreringsegenskaper som kan filtrere ut høyfrekvent støy generert av hovedkortets CPU, strømforsyning og minne, og reduserer bakgrunnsstøy betydelig og forbedrer signal-til-støy-forholdet.

4. Flerbåndskompatibel resonans: Gjennom presis ruting, sporing og impedanstilpasningsdesign kan en enkelt FPC PIFA-antenne samtidig romme flere bånd inkludert 2,4G, 5G, Bluetooth og LTE, noe som sparer betydelig intern plass på enheten.

Detaljerte tekniske spesifikasjoner

Fordeler over Peer-produkter

Vanlige antenner på markedet har ofte vanlige problemer, inkludert høy husdempning, ustabil VSWR, dårlig interferensmotstand og inkonsekvent batchytelse. Vår PIFA-antenne gir klare fordeler:

· Sammenlignet med vanlige PCB-antenner: PCB-antenner påvirkes lett av husskjerming. Antennen reduserer boligdempingen med mer enn 70 %.

· Sammenlignet med keramiske antenner: Keramiske antenner er skjøre og følsomme for temperaturforskjeller, mens denne strukturen gir bedre støtmotstand, varmebestandighet og en høyere total gjennomgangshastighet.

· Sammenlignet med vanlige FPC-antenner: Vanlige FPC-antenner mangler en PIFA-resonansstruktur, noe som resulterer i betydelig signaldrift. Vår enkelt FPC-løsning gir presis resonans og stabil ytelse.

· Sammenlignet med fjærantenner uten navn: Vanlige fjærantenner mangler impedanstilpasning, noe som forårsaker ustabil signalytelse. Qianmu Communication utfører full inspeksjon og kalibrering før forsendelse.

Hvordan velge en kvalitets PIFA-antenne

1. Se på strukturen: For lufttette kropper, velg PIFA-strukturen i stedet for blindt å bruke vanlige FPC/PCB-antenner;

2. Vurder bruksscenarioene: For vibrasjonsutstyr, velg fjær-PIFA-antennen; for ultratynt utstyr, velg FPC PIFA-antennen.

3 Se etter batch-konsistens: Stor fabrikk-masseproduksjonskalibrering, små batch-ytelsesforskjeller, lav feilrate etter salg;

4 Se på tilpasningsmuligheter: Størrelse, kabling og matching kan endres i henhold til maskinens generelle struktur for å passe til ulike produkt-ID-design.

FAQ

Q1: Kan det tilpasses i størrelse og frekvensbånd?

A: Ja. Vårt firma støtter tilpasset, full-størrelse, full-band, impedanstilpasning for fjær-PIFA-antenner og enkelt FPC PIFA-antenner, og tilbyr gratis skjemaoptimalisering.

Q2: Hva er de bedre signalene til PIFA-antenner enn vanlige antenner?

A: Den største fordelen er at den har mindre demping i kabinettet, er motstandsdyktig mot skjerming og interferens, og den virkelige opplevelsen i hele maskinmiljøet er langt bedre enn for vanlige antenner.

Q3: Støtter du eksport og kan du gi et sertifikat?

A: Global eksport støttes. CE, ROHS, FCC, testrapporter, fabrikkkvalifikasjoner er tilgjengelige, og oppfyller fullt ut B2B-anskaffelseskravene for utenrikshandel.
