Fleksible hodetelefonantenner er RF-transceiverkomponenter i miniatyr som bruker fleksible PI/LCP-substrater som base, med ledende strålingsmønstre dannet gjennom etsing. De er spesielt designet for TWS Bluetooth-øretelefoner, trådløse over-ear-hodetelefoner og beinledningshodetelefoner med kompakte indre hulrom. I motsetning til stive PCB- eller fjærantenner, tilbyr fleksible hodetelefonantenner utmerket bøybarhet og ultratynne profiler, noe som gjør at de kan tilpasse seg innerveggene til øretelefonhusene, batterisidene og uregelmessig formede ørestammer. Dette løser effektivt utfordringer som begrenset hulrom og signalobstruksjon forårsaket av metallkonstruksjoner.

Shenzhen Qianmu Communication Technology Co., Ltd., som en Shenzhen-basert antenneprodusent, er avhengig av sitt interne RF-laboratorium for kontinuerlig å foredle hodetelefonantennedesignløsninger og fungerer som en pålitelig leverandør for en rekke hodetelefonmerker.

Arbeidsprinsipp

De er i hovedsak miniatyrplane RF-strålingskomponenter. Høyfrekvente elektriske signaler fra den trådløse lydmodulen overføres til antennens utstrålingskrets, som konverterer dem til elektromagnetiske bølger gjennom elektromagnetisk induksjon. Samtidig fanger antennen opp eksterne elektromagnetiske Bluetooth-bølger og konverterer dem tilbake til elektriske signaler for overføring til hovedkontrollbrikken, noe som muliggjør toveis lyddataoverføring mellom smarttelefoner og øretelefoner. For å optimere ytelsen i scenarier for bruk av øretelefoner, har vi foredlet antennens matepunkt og jordingsmatchende design for å redusere signalabsorpsjonstap forårsaket av det menneskelige hodet. Testtilfelle i den virkelige verden: For de samme TWS-ørepluggene, byttet ut en standard fjærantenne med vår Qianmu Flexible Headphone Antenne økte den stabile tilkoblingsavstanden gjennom en vegg fra 3,2 m til 6,1 m, noe som reduserer frakoblingssannsynligheten med 72 % (testdata samlet inn i et ekkofritt kammer med ekte menneskelig slitasje; testrapporter tilgjengelig på forespørsel).

Liste over kompatible enheter

Denne fleksible hodetelefonantennen er allment kompatibel med ulike trådløse lydterminaler:

1. TWS True Wireless Bluetooth-ørepropper (in-ear, semi-in-ear)

2. Ørehengende Bluetooth-hodetelefoner med åpen rygg, luftledningshodetelefoner

3. Trådløse hodetelefoner med beinledning, Bluetooth-hodetelefoner med nakkebånd

4. Hjelpehodetelefoner for mottak av lyd, hodetelefoner i trådløst høreapparat

5. Kompakte hodesett, bærbare trådløse øretelefoner med innebygd modifikasjonsløsning

Viktige salgsargumenter

1. Ultratynn og fleksibel, designet for å passe den ekstreme stablingen av øreplugger

Tilgjengelig i tykkelser på 0,12–0,3 mm, med en minimum bøyeradius på ≤1,5 ​​mm, støtter den titusenvis av bøyningssykluser uten kobbersprekker eller delaminering. Den kan festes til øretelefonstammer, batterisider eller buede innervegger i huset, noe som eliminerer behovet for flate PCB-områder og hjelper konstruksjonsingeniører med å redusere øretelefonstørrelsen.

Faktisk foto: Antenne flervinklet bøyetest i sanntid

2. Stabil RF-ytelse reduserer frakoblinger og etterslep

Qianmu Communications RF-teamet fullførte impedanstilpasningssimulering før skjema, og oppnådde en hodetelefonantenne VSWR ≤1,8 og høy signalstrålingseffektivitet. Dette reduserer effektivt signaldemping forårsaket av hodeobstruksjon under slitasje, og reduserer lydstamming ved løping og pendling.

3. Utstyrt med høytemperatur klebende bakside for enkel automatisert montering

Baksiden av antennen har høytemperaturbestandig dobbeltsidig lim, noe som muliggjør rask og sikker festing ved ganske enkelt å skrelle av den beskyttende filmen – ingen klips eller skruer kreves. Denne designen er ideell for rask montering på fabrikkens produksjonslinjer, noe som reduserer arbeidstiden under installasjonen.

4. Høy tilpasning (direkte leveringsfordel fra fabrikken)

Som en produsent av hodetelefonantenner i Kina støtter vi tilpasning av 外形轮廓 (外形)， frekvensbåndinnstilling (primært 2,4 GHz Bluetooth, utvidbar), ledningslengde, terminaltype (U.FL， fortinnede kontakter) og substratmateriale (PI for høykvalitets / LCP). Vi tilbyr prøveproduksjon for små partier og pålitelige leveringstidslinjer for store volumbestillinger.

5.Streng kvalitetskontroll, høy konsistens

Hver batch med øretelefonantenner gjennomgår prøvetaking og testing i et RF ekkofritt kammer, samt høy-lav temperatur sykling og bøying aldringstester, eliminerer batch ytelse variasjoner og gjør dem egnet for langsiktig masseproduksjon av merkede øretelefoner.

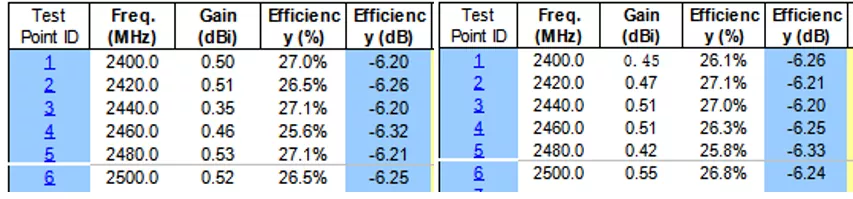

Tekniske spesifikasjoner

Fleksibel hodetelefonantenne kontra vanlige antenneløsninger i bransjen

Mange hodetelefonprodusenter sliter med å velge antenner, revet mellom fjærantenner, stive PCB-antenner og keramiske antenner. Basert på tester i den virkelige verden på tvers av tusenvis av hodetelefonprosjekter, har vi satt sammen en klar og intuitiv sammenligning:

Hvis øreproppene har begrenset intern plass, uregelmessige husformer eller krever høy konsistens i masseproduksjon, er en fleksibel hodetelefonantenne den optimale løsningen. Som en original produsent basert i Shenzhen, kan Qianmu Communications raskt optimere antennedesignet i henhold til prototypen din.

RF ekkofritt kammer testutstyr

Hvordan velge riktig fleksibel hodetelefonantenne

Mange innkjøpsingeniører for hodetelefoner gjør ofte feil når de velger modeller. Basert på mange års erfaring med leverandørservice, er her fire viktige utvalgskriterier:

1. Prioriter å bekrefte den tilgjengelige interne plassen i øretelefonen, og gi 3D-tegninger av hulrommets lengde, bredde, høyde og struktur. Vi vil vurdere maksimale antennedimensjoner og tillatte bøyeområder. Ikke kjøp standard hylleantenner direkte, da dette med stor sannsynlighet vil resultere i dårlig signalytelse.

2. Definer tydelig miljøbruksmål. For produkter rettet mot sports- og utendørshodetelefoner, velg versjoner optimalisert for bøyemotstand og vibrasjonsmotstand; for eksportprodukter, bekreft miljøsertifiseringskravene til målmarkedet på forhånd.

3. Vær oppmerksom på støttetjenester for RF-innstilling – bare å kjøpe en fleksibel hodetelefonantenne garanterer ikke brukervennlighet! Uten riktig antennetilpasning og tuning kan selv de beste materialene resultere i ytelsesforsinkelse. Velg en produsent med interne RF-ingeniører, i stedet for bare en mellommann.

4. Send oss ​​en prøve for testing før du legger inn den offisielle bestillingen. Vi vil produsere prototypeantenner for testing på stedet av kunden. Masseproduksjon vil først begynne etter vellykket testing, noe som minimerer utviklingsrisikoen.

FAQ

Q1: Støtter øretelefonantennen tilpasset størrelse?

A: Ja, vi støtter tilpasning. Som fabrikk kan vi støpe og tilpasse ytre dimensjoner, ledningslengde og terminaltype i henhold til den interne strukturen til øretelefonen. Du kan levere 2D/3D-tegninger, og vi vil evaluere designet og produsere prøver.

Q2: Hva er minimumsbestillingsmengden (MOQ) for øretelefonantenner?

A: Standard på lager øretelefonantenner med lav MOQ; tilpassede prøver tilgjengelig i små mengder, og MOQ for masseproduksjonsordrer kan forhandles. Ta gjerne kontakt med vårt salgsteam for henvendelser.

Q3: Kan du gi en antenne RF-testrapport?

A: Ja. Hvert produktparti kommer med fabrikktestdata, og vi kan også levere tredjeparts inspeksjonsrapporter på kundeforespørsel, for å sikre full sporbarhet av dokumentasjonen.

Q4: Kan øretelefonantennen være kompatibel med en Bluetooth 5.3-modul?

A: Fullt kompatibel. Den fleksible hodetelefonantennen fungerer i standard 2,4G ISM-båndet og er kompatibel med hele serien med Bluetooth 5.0/5.1/5.2/5.3 lydmoduler.

Q5: Hvilke dokumenter kan leveres for produkteksport?

A: Vi kan levere proforma-fakturaer, pakkelister, RoHS- og CE-rapporter, forretningslisenser og andre dokumenter for å oppfylle fortollingskravene i forskjellige land.
