Hodetelefon WiFi-antenne

Headphone WiFi Antenna er en kompakt, svært tilpasningsbar trådløs kommunikasjonsantenne og fungerer som kjernemaskinvaren som gjør det mulig for hodetelefoner å koble til WiFi, overføre høydefinisjonslyd trådløst, utføre skybaserte firmwareoppdateringer og oppnå lav latens audio-video-synkronisering. I motsetning til konvensjonelle eksterne antenner eller standard Bluetooth-antenner, har denne dedikerte WiFi-antennen for hodetelefoner blitt spesifikt optimalisert for de trange plassbegrensningene til over-ear-hodetelefoner, skjerming av metallkabinett, tettsittende slitasje som forårsaker signalhindringer og komplekse innendørssignalmiljøer. Den har en mindre formfaktor, sterkere anti-interferensevne og overlegen signalgjennomtrengningsytelse.

Som en erfaren produsent av WiFi-antenne for hodetelefoner har vi gått bort fra den generiske tilnærmingen til antennedesign som passer alle. I stedet fokuserer vi på de unike bruksområdene til hodetelefonenheter, og utvikler lette, svært kompatible og stabile dedikerte antenneløsninger. Disse produktene løser effektivt vanlige bransjeproblemer som frakoblinger, etterslep, lydforvrengning og svak signalstyrke som vanligvis oppstår med standardantenner i hodetelefoner. Antennene våre er allment kompatible med alle typer enheter, inkludert audiovisuelle hodetelefoner for forbrukere, esports-spill-headset, støyreduserende over-ear-hodetelefoner for bedrifter og pedagogiske lyttehodetelefoner.

Kjernearbeidsprinsipp

Kjernearbeidsprinsippet til hodetelefon WiFi-antennen er avhengig av elektromagnetisk bølge RF-konverteringsteknologi og resonanstilpasningsprinsipper, integrert med hodetelefonenhetens RF-krets for å oppnå toveis signaloverføring. Det sikrer høy effektivitet, lavt strømforbruk, stabilitet og sterk anti-interferensevne gjennom hele driften. Arbeidsprosessen består av to hovedmoduler: signaloverføring og signalmottak, med klare prinsipper, moden teknologi og nøyaktig verifiserbar ytelse.

1. Signaloverføringsprinsipp: Hodetelefonens hovedkort konverterer lyddata og kontrollkommandoer til høyfrekvente elektriske signaler, som overføres via en nøyaktig tilpasset impedanskrets til øretelefonens Wi-Fi-antenne. Inne i antennen transformerer en flerlags mikrostrip-resonansstruktur de elektriske signalene til dual-band 2,4 GHz/5GHz elektromagnetiske bølger, som stråler rundt for å muliggjøre trådløs datautveksling mellom øretelefoner og rutere, datamaskiner eller mobile enheter.

2. Signalmottaksprinsipp: WiFi-elektromagnetiske bølgesignaler som sendes ut av eksterne enheter, fanges fullstendig opp av øretelefonens WiFi-antenne. Disse signalene passerer gjennom et resonanshulrom i antennen, som filtrerer ut det tilsvarende frekvensbåndet og fjerner støyinterferens. De elektromagnetiske bølgene konverteres deretter tilbake til høyfrekvente elektriske signaler og overføres til øretelefonens dekodingsbrikke, hvor lyd- og datakommandoer mottas og dekodes.

Vi optimaliserte antenneklaringsoppsettet og polarisasjonsmetoden for å løse problemer med signalskjerming forårsaket av metallhodebånd, batterier og lyddrivere i hodetelefoner. Dette gjør det mulig for antennen å opprettholde høy strålingseffektivitet selv i et kompakt, lukket hus, og oppnår en målt signaltapsrate på mindre enn 8 %, noe som gir betydelig bedre resultater enn standard industriantennestandarder.

Kompatibel enhetsserie

Som en profesjonell leverandør av WiFi-antenner for hodetelefoner tilbyr produktene våre utmerket kompatibilitet, og støtter 99 % av trådløse over-ear-hodetelefoner på markedet. De dekker et bredt spekter av scenarier og enhetskategorier. De kompatible modellene er oppført nedenfor:

• Gaming Headset: Støtter WiFi 6 nettverk med lav latens, kompatibel med PC- og konsollspillenheter for synkronisert lyd og video

• Høyoppløselige audiovisuelle hodetelefoner: trådløse HiFi-hodetelefoner til hjemmet, støyreduserende audiovisuelle hodetelefoner og hjemmekinokompatible hodesett

• Kontorhodetelefoner for bedrifter: trådløse hodetelefoner for eksterne møter, støyreduserende kontorhodetelefoner og hodetelefoner designet for nettkurs

• Pedagogisk hodesett: Hodetelefoner for lyttetrening på campus, trådløse hodesett for nettbasert undervisning

• Smart hodeplagg: smarte hodetelefoner med Wi-Fi-tilkobling og oppslukende VR-kompatible lydhodetelefoner

• Industrielle hodesett: trådløse hodesett for verkstedkommunikasjon og støyreduserende WiFi-hodesett for inspeksjon av utstyr

Egendefinerte WiFi-antenner for hodetelefoner kan også utformes i henhold til kundens hovedkortdimensjoner, chassisstruktur og krav til frekvensbånd, og støtter personaliserte konfigurasjoner som ikke-standardstørrelser, spesielle impedanser og retningsbestemt stråling, og møter ulike produksjonsbehov fra forskjellige produsenter.

Differensieringsfordel

Vanlige hodetelefonantenner på markedet lider ofte av svake signaler, hyppige frakoblinger, høy latens, stor størrelse og følsomhet for forstyrrelser. Som en ledende produsent av WiFi-antenne for hodetelefoner har vi iterativt optimert produktene våre for å møte disse smertepunktene i bransjen, og gir fem kjernefordeler – den virkelige ytelsen overgår konkurrentene betydelig.

Dual-band full dekning, sømløs overføring med null etterslep

1. Støtter dual-band Wi-Fi-overføring på 2,4GHz og 5GHz, kompatibel med Wi-Fi 4/5/6-protokoller. 2,4 GHz-båndet tilbyr sterk veggpenetrasjon, ideelt for langdistansebruk i hjemmet og på kontoret; 5GHz-båndet gir høyere båndbredde og mindre interferens, og oppnår en lav video- og lydoverføringsforsinkelse på bare 15 ms i tester i den virkelige verden – fullt ut oppfyller de krevende kravene til spill og høyoppløselig multimedia, og eliminerer problemer med lyd- og videosynkronisering.

2. Kompakt og slank design, passer sømløst uten å legge press på enheten

Ved å bruke LTCC flerlags keramisk integrasjonsteknologi har antennen en total tykkelse på bare 0,8 mm, noe som gjør den kompakt og krever ikke stor plass. Den passer perfekt til det begrensede indre rommet til hodetelefoner uten å oppta områder for batterier, hovedkort eller lyddrivere, og legger ingen ekstra vekt på enheten, noe som sikrer en lett bruksopplevelse.

3. Utmerket anti-interferensevne og sterk signalstabilitet

Optimalisert antennestrålingsvinkel og skjermingsstruktur for effektivt å unngå signalforstyrrelser forårsaket av metallhuset, litiumbatteriet og høyttalerenheten til hodetelefonene. I virkelige tester under komplekse elektromagnetiske miljøer (som tilkobling til flere enheter og tette ruterscenarier), nådde signalstabilitetsraten 99,6 %, uten frakoblinger, frekvenshopp eller støyforstyrrelser.

4. Lavt strømforbruk og høy forsterkning for lengre batterilevetid

Antenneforsterkningen er optimalisert til 2,5 dBi, med en strålingseffektivitet på ≥92 %, noe som forbedrer signalmottaksfølsomheten betraktelig samtidig som det opprettholdes ekstremt lavt strømforbruk. Hodetelefoner utstyrt med denne antennen kan forlenge batterilevetiden med 12 %–18 % i Wi-Fi-tilkoblingsmodus, noe som effektivt forlenger enhetens brukstid.

5. Høy kompatibilitet og enkel installasjon, bekymringsfri masseproduksjon

Standardisert overflatemontert struktur som er kompatibel med SMT-automatiserte plasseringsprosesser, som muliggjør praktisk installasjon og stabil lodding med en høy ytelse på opptil 99,8 %. Støtter masseproduksjon og forsyning i stor skala, samtidig som den tilbyr tilpassbare pin-konfigurasjoner, dimensjoner og impedansparametere for å passe til ulike produksjonslinjer for hodetelefoner fra forskjellige merker.

Detaljerte tekniske spesifikasjoner

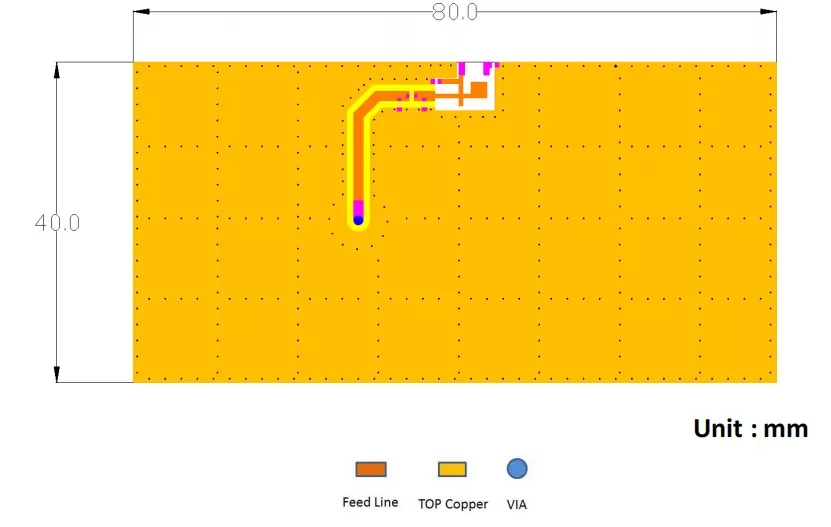

Anbefalt PCB Pattern Evaluation Board Dimensjon

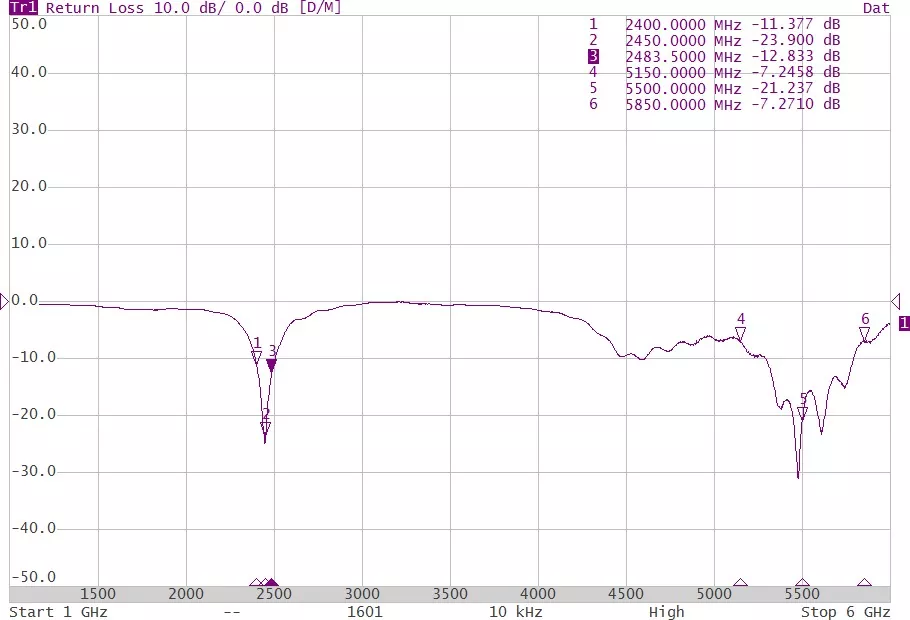

Måleresultater Return Tap

Produktfordeler sammenlignet med konkurrenter

Installasjons- og bruksveiledning med illustrasjoner

Denne WiFi-antennen for hodetelefoner har en standardisert overflatemontert design, kompatibel med automatisert SMT-plassering og manuell lodding. Den er enkel å installere og svært tilpasningsdyktig, med klare og enkle monteringsinstruksjoner:

1. Forberedelser før installasjon

Rengjør installasjonsområdet for hovedkortet for øretelefoner for å sikre at overflaten er fri for olje, støv og rusk. Bekreft at klaringsområdet rundt hovedkortet er minst 3 mm unna metallkomponenter, batterier og skjermingsdeksler for å unngå signalforstyrrelser. Klargjør verktøy som en loddestasjon med konstant temperatur, loddepasta og antistatisk pinsett, og utfør alle operasjoner med riktige antistatiske forholdsregler.

2. Overflatemontert loddeinstallasjon

Juster antennen nøyaktig med den forhåndsinnstilte puten på hovedkortet og fest den på plass med en antistatisk pinsett. Bruk en loddestasjon med konstant temperatur (med temperaturkontrollert mellom 320–350 °C) for manuell lodding, eller bruk SMT-automatisert utstyr for batchmontering. Etter lodding, inspiser loddeskjøtene for å sikre at de er fulle, uten kaldlodding, manglende skjøter eller brodannelse, noe som garanterer stabil kretstilkobling.

3. Posisjonsfiksering og deteksjon

Fest antennen i et åpent område av øretelefonhuset, unngå metallhodebåndet og høyttalerenheten. Etter installasjon, koble til enheten for å utføre signaltesting, sjekke WiFi-tilkoblingshastighet, signalstyrke og latensparametere. Når ingen avvik er oppdaget, kan enheten brukes normalt.

4. Forholdsregler ved bruk

Ikke bøy den keramiske delen av antennen under installasjonen, da dette kan skade den interne resonansstrukturen. Unngå å installere metallkomponenter rundt antennen for å forhindre signalskjerming. Hold antennen unna høye temperaturer og fuktige omgivelser under normal bruk for å forlenge levetiden.

FAQ

Q1: Støtter denne hodetelefonen WiFi-antennen WiFi 6?

A: Produktet støttes fullt ut, og er kompatibelt med hele spekteret av WiFi4-, WiFi5- og WiFi6-protokoller, og tilbyr dual-band dekning over 2,4GHz og 5GHz frekvenser, og oppfyller de avanserte tilkoblingskravene til de nyeste smarte trådløse hodetelefonene.

Spørsmål 2: Kan antennen tilpasses i henhold til dimensjonene til hovedkortet for øretelefonene?

A: Støtter fulldimensjonal tilpasning, inkludert størrelse, pinnetype, impedansparametere, strålingsvinkel og frekvensbåndkompatibilitet. FoU-teamet kan raskt utvikle løsninger og produsere prototyper for testing basert på kundens utstyrsstruktur.

Q3: Hvor lang er produktgarantien, og hvordan håndteres kvalitetsproblemer?

A: Alle produkter leveres med ett års garanti. Hver enhet gjennomgår full inspeksjon før den forlater fabrikken. I tilfelle av ikke-menneskeskapte kvalitetsproblemer, kan kundene nyte gratis erstatning eller reparasjon. For batchdefekter er full refusjon og utveksling tilgjengelig, noe som sikrer omfattende beskyttelse av kunderettigheter gjennom hele prosessen.

Q5: Er du en direkte fabrikkleverandør, og støtter du internasjonale handelsordrer?

A: Vi er en direkte hodetelefon WiFi-antennefabrikk og produsent, uten mellomledd. Vi har full eksportkvalifikasjoner og har langsiktig erfaring med å håndtere globale handelsordrer, og gir fullstendig fortolling og sertifiseringsdokumentasjon.
