Spotlight-antenne

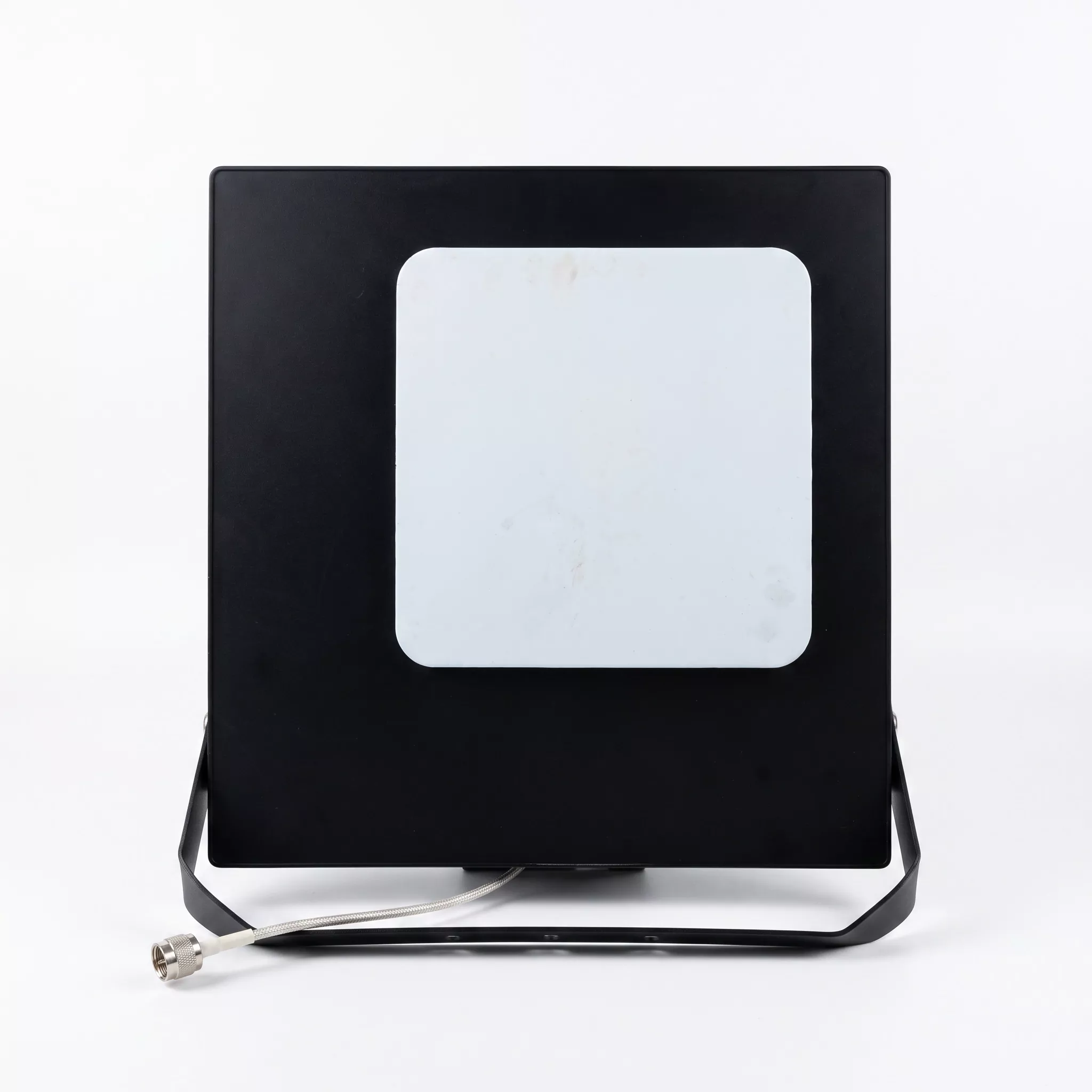

Spotlight-antennen, også kjent som en dekorativ spotlight-type eller kamuflert flomlysbasestasjonsantenne, er en utendørs retningsbestemt ekstern kommunikasjonsantenne. Huset gjenskaper nøyaktig utformingen av utendørsbelysningsspotlights, og integrerer 4G/5G RF-strålingsenheter inne i lampehuset for å kombinere signaloverføring og mottak med forbedring av urbant landskap. Det eliminerer behovet for ekstra signaltårn og kan installeres på hustak, bygningsfasader eller plattformer, og løser fundamentalt vanlige problemer som visuell påtrengning og eiendomsbegrensninger på konstruksjonstilgang knyttet til tradisjonelle antenner. Denne antennen fra Qianmu Communications er en bredbånds dobbelpolarisert retningsbestemt basestasjonsantenne, som fungerer som en kjerne RF-komponent spesielt designet for innendørs-utendørs samarbeidsprosjekter med dyp dekning. I motsetning til enkle imitasjoner som er tilgjengelige på markedet, har antennen vår optimalisert elektromagnetisk isolasjon i hulromsstrukturen, noe som sikrer at lampehuset ikke hindrer RF-stråling. Den leverer både utmerket kamuflasjeestetikk og høy RF-ytelse, noe som gjør den egnet for oppgraderingsprosjekter for kommunikasjonsinfrastruktur over hele verden.

Arbeidsprinsipp

1. Grunnleggende prinsipper for signaloverføring og mottak

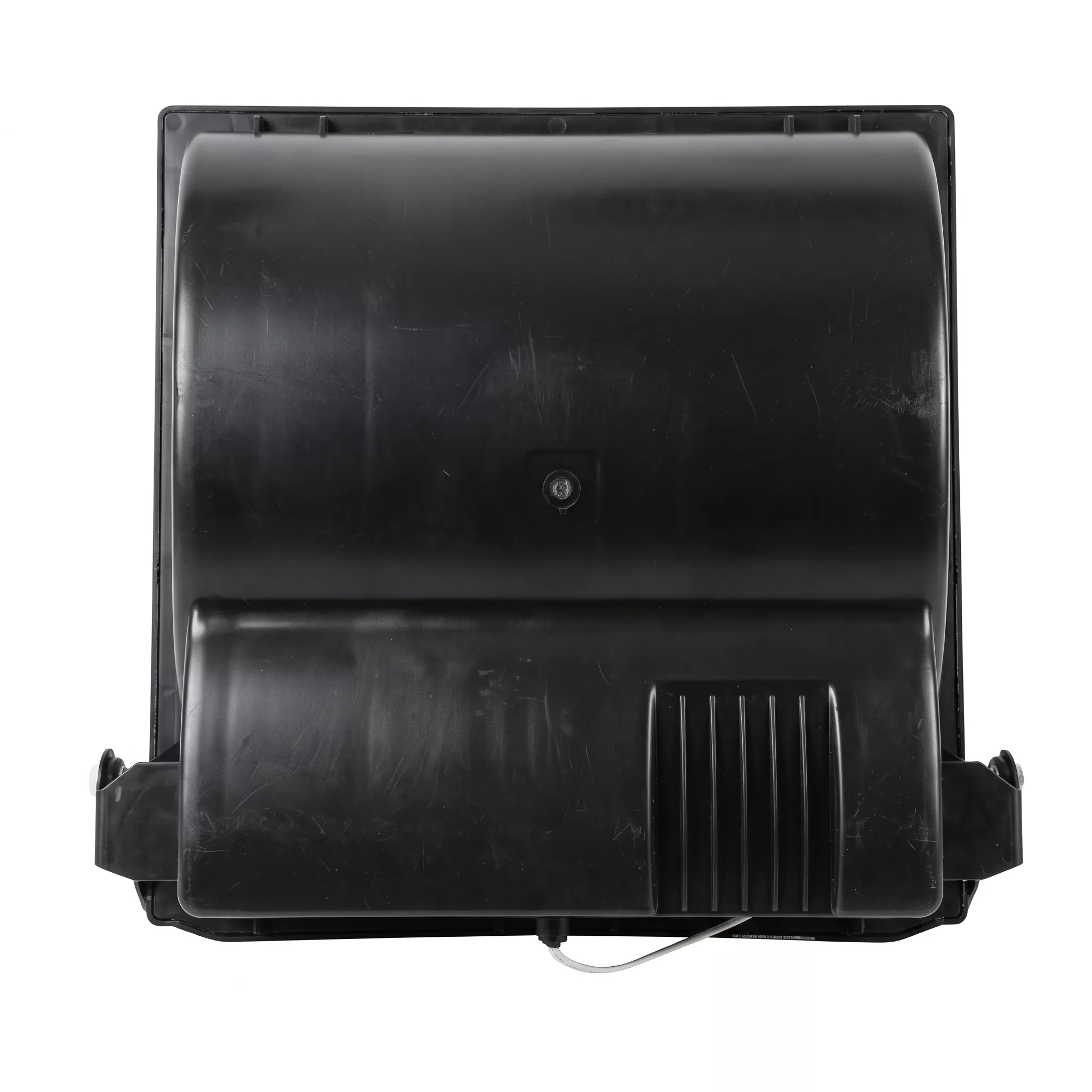

Hele spotlight-antennen består av fire kjernekomponenter: RF-strålingsenheten, metallreflekterende bakpanel, vanntett kamuflasjehus og doble N-type kontakter.

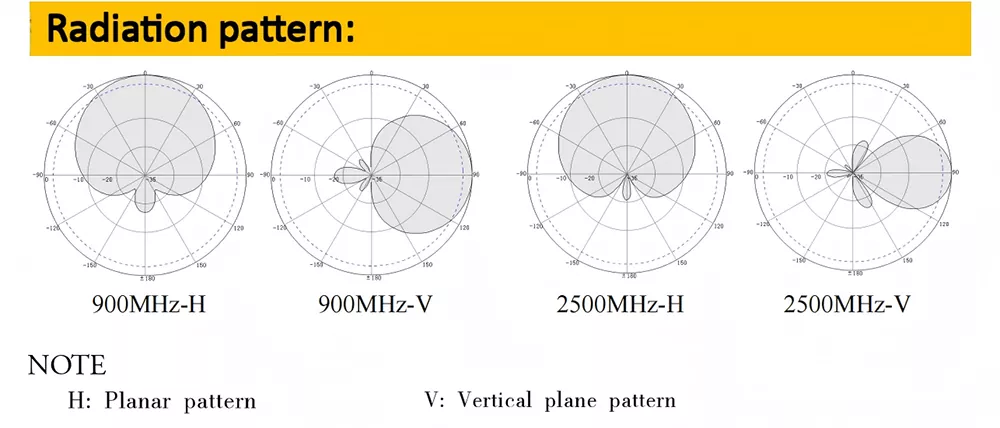

①Signaloverføring: RRU-enheten sender ut radiofrekvente elektriske signaler, som sendes via to N-K-kontakter til de interne utstrålingselementene av aluminium i antennen. Disse signalene konverteres til elektromagnetiske bølger i 698-3600 MHz-området ved hjelp av resonanshulrom og stråles deretter utover gjennom en 65° horisontalt retningsstråle, som nøyaktig dekker målbygningens etasjer.

②Signalmottak: Oppstrøms elektromagnetiske bølger som sendes ut av mobiltelefoner og IoT-enheter i bygningen, fanges opp rundstrålende av antennen. Reflektoren samler og filtrerer ut interferenssignaler, og konverterer de elektromagnetiske bølgene til elektriske signaler som sendes tilbake til basestasjonens utstyr, og fullfører dermed toveis kommunikasjon.

2. Kamuflasje-skall med optimert kjerne for signaldempning

De fleste rimelige antenner bruker standard plasthus, noe som resulterer i RF-tap som overstiger 15 %, noe som fører til svake signaler og svake nettverkshastigheter ved cellekantene. Qianmu Communications' Factory har uavhengig utviklet et modifisert UABS transparent bølgehus, med laboratoriemålinger som viser RF-tap så lavt som bare 6,2 %. Kombinert med en lagdelt aluminiumsstrålingsgruppe unngår den skjermingseffekten forårsaket av metallbraketter i konvensjonelle hus, og oppnår en 30 % økning i nedlinknettverkshastighet under de samme forholdene. Rå måledata fra vektornettverksanalysatorer er tilgjengelig på forespørsel.

Tekniske spesifikasjoner

Mekaniske strukturelle parametere

Innkjøps- og utvalgsguide

1. Prioriter bekreftelse av frekvensbånddekningen. For Kinas vanlige 5G 3,5 GHz-bånd er det viktig å velge bredbåndsspotlight-antenner som støtter 1710-3600MHz. Eldre antenner med maksimalt 2700MHz kan ikke støtte nåværende 5G-nettverk og vil kreve full utskifting senere, noe som øker prosjektkostnadene betydelig.

2. Verifiser faktiske RF-parametere og avvis villedende spesifikasjoner. Før du kjøper, kreve at leverandørene oppgir målte vektornettverksanalysatorkurver for samme modell, med fokus på å verifisere tre nøkkelindikatorer: gain, VSWR og front-to-back ratio. Lavkostprodukter på markedet overdriver ofte gevinsten, noe som resulterer i en faktisk dekningsavstand redusert med mer enn 40 %.

3. Vektlegging av utendørs beskyttelse og materialer: I kystområder med hyppig regn og tyfoner skal det benyttes trykkstøpte aluminiumsvibratorer kombinert med værbestandige UABS-kapslinger. Tynne jernplatevibratorer og vanlige plastkapslinger vil lide av korrosjon og vanninntrengning etter 1-2 år, noe som resulterer i ekstremt høye vedlikeholdskostnader over tid.

4. Velg produsenter med egen FoU- og produksjonskapasitet. Mellomledd mangler forskning og utvikling, kvalitetskontroll og kan ikke tilby tilpasning, testrapporter eller teknisk støtte etter salg. Direkte kobling med originale produsenter muliggjør synkronisert tilførsel av hjelpematerialer, tilpassede parametere, rask ettersalgsservice og stabil levering for store volumbestillinger.

FAQ

Q1: Hvilke kommunikasjonsfrekvensbånd dekker denne spotlight-antennen fullt ut? Støtter den 5G?

Svar: Antennen fungerer på tvers av frekvensbåndene 698-960 MHz og 1710-3600 MHz, fullt kompatibel med alle båndene 2G GSM, 3G UMTS og 4G LTE. Den støtter mainstream innenlandske 5G NR-bånd N41/N78 samt store 5G-bånd i oversjøiske land. En enkelt distribusjon muliggjør samarbeidende 4G+5G-dekning uten behov for utskifting av antenner i faser.

Q2: Støtter den OEM/ODM-tilpasning? Hvilke parametere kan endres?

A: Som en fabrikk ved kilden tilbyr vi fulldimensjonale tilpasningstjenester: justerbar antenneforsterkning, strålebredde, kontakttype (N/4.3-10), husfarge og silkeskjermlogo. For spesielle smalbåndsprosjekter i utlandet kan vårt FoU-team stille inn RF-oscillatoren på nytt.

Q3: Støtter selskapet fabrikkrevisjoner på stedet? Kan det gi kvalifikasjonsdokumenter?

A: Shenzhen Qianmu Communication Technology Co., Ltd. tilbyr fabrikkomvisninger til besøkende etter forhåndsavtale én dag i forveien, noe som gir tilgang til produksjonsanlegget, produksjonslinjer og RF-laboratoriet. Fullstendige ISO-, CE-, FCC- og RoHS-sertifiseringer, sammen med tredjeparts testrapporter, er tilgjengelig gratis i elektronisk format; originale trykte kopier med offisielle segl kan leveres for budformål.
