Sektorantenne

Shenzhen Qianmu Communication Technology Co., Ltd. er en profesjonell antenneprodusent i Kina i Kina, med egen produksjonsfabrikk og global one-stop-leverandør. Den forsker uavhengig, utvikler og produserer et komplett utvalg av retningsbestemte sektorantenner med høy forsterkning som dekker hele kommunikasjonsfrekvensbåndet på 698-3800 MHz. Kompatibel for operatørbasestasjoner, WiFi-dekning for parker, trådløse broer på byggeplassen, dataoverføring fra fabrikkområdet Internet of Things og andre tekniske scenarier. Med sitt eget radiofrekvente ekkofrie kammer og automatisert samlebånd, er alle antenner fabrikktestet for stående bølge, forsterkning, høy og lav temperatur og vanntetting, og et komplett sett med testrapporter kan utstedes med varene. OEM/ODM-bånd, strålevinkel, grensesnitttilpasning støttes.

Hvordan det fungerer

Hele strukturen følger prinsippet med retningsbestemt strålefokusering: Bakplaten med reflektor av aluminiumslegering, flere mikrostrip-oscillator-arrayer, forseglet vanntett antennedeksel, RF-matelinje, justerbar monteringsbrakett.

1. Oscillatorgruppen sender og mottar elektromagnetiske bølger i forskjellige frekvensbånd, og metallbakplaten reflekterer ubrukelige reverssignaler, noe som forbedrer front-til-bak-forholdet; Det målte front-til-bak-forholdet er ≥25dB ​​i samme miljø, og rotforstyrrelsen reduseres med 65 %;

2. Fysiske begrensninger for strålevinkel: 120° standardmodellen utstråler energi kun til foroversektorområdet og lekker ikke signaler til tilstøtende områder. Målt i tett bynettverk økte nettverksgjennomstrømningen til tilstøtende celler med 42 %;

3. Dobbeltpolarisering ±45° kryssoscillatordesign, kompatibel med MIMO flerveis overføring, terminalenhets tilkoblingshastighet økt med 35 % ved samme overføringseffekt;

4. Huset er laget av UV-bestandig UPVC-materiale, uten tap av metallskjerming. RF-ytelsesfluktuasjonen i området -40 °C til +85 °C er ≤0,3dBi, og signaldempingen er minimal for langvarig utendørsbruk.

Kjernesalgspunkter

Massekjøp av 1000-mesh-antenner for kommunikasjonssektoren bidrar til å håndtere smertepunktene ved store utendørs nettverk, inkludert interferens, kort dekningsavstand, utendørs skader og høye konstruksjonskostnader. De fem kjernefordelene er kompatible med ulike kommunikasjonsprosjekter:

1. Høyforsterket retningsfokusering

Med 8–18dBi forsterkningsalternativer gir den lang rekkevidde breddekningssektorantennen utvidet dekning. Sammenlignet med vanlige rundstrålende antenner økes dekningsradius med 70 % ved samme sendeeffekt. Ingen tett utplassering er nødvendig i fjellområder og åpne fabrikkområder, noe som reduserer investeringer i ingeniørutstyr.

2. Strålekontrollerbar anti-interferens

Med tilgjengelige 60°/90°/120° flerstrålevinkler gir antennen presis inndeling av signaldekningsområder og stabilt nettverk i scenarier med høy tetthet. Den unngår signalkryssinterferens, etterslep og frakobling i miljøer med høy tetthet til Internett som kontorklynger, boligområder og campuser.

3. IP67 fullstendig forseglet utendørs værbestandig struktur

Antennen har et sprøytestøpt vanntett deksel i ett stykke med forseglede skjøter, som er motstandsdyktig mot regnbyger, snø og korrosjon av kystsaltspray. Vindmotstandsnivået når 60m/s, og støtter utendørs stanginstallasjon i 5 år uten lekkasje eller aldring.

4. Justerbar universell monteringsbrakett

Antennen er utstyrt med en monteringsbrakett i rustfritt stål, som gir sterk teknisk tilpasningsevne. Den støtter opp-og-ned-hellingsjustering og 360° horisontal finjustering, egnet for ulike monteringsbærere som kommunikasjonstårn, elektriske stolper, bygningsfasader og stålkonstruksjonsfabrikker.

5. Kilde Factory Full-Dimensjonal Customization Service

Som en profesjonell sektorantennefabrikk støtter den båndtrimming, tilpasning av strålevinkel, erstatning av N/SMA/BNC/Fakra-grensesnitt, tilpasning av kabellengde, silketrykk av kundelogo og rask prøvetesting for små partier.

Tekniske spesifikasjoner

Applikasjonsscenarier

1. Operatør mobilbasestasjonsdekning

Mobile-, Unicom- og Telecom-basestasjonstårn bruker sektorantenner for batch-distribusjon. 120°-strålesegmenteringen deler 360°-signalområdet for å redusere inter-celleinterferens. Langsiktige bulkkjøp støtter dusinvis av kommunikasjonstransformasjonsprosjekter på fylkesnivå over hele landet.

2. Full WiFi-dekning i industriparker og fabrikker

Stolpeinstallasjon i store produksjonsanlegg, logistikkparker og lagerområder løser svake IoT-signalproblemer for verkstedutstyr og friluftslagre. Flere foretak har målt at online-terminalsatsen i fabrikkområder økte fra 62 % til 98 %.

3. Offentlige trådløse nettverk på campus, lokalsamfunn og naturskjønne områder

Utplassert på hustak og de høyeste punktene i naturskjønne områder, gir antennene bred dekning for husholdninger og turister, og erstatter et stort antall små rundstrålende AP-er og reduserer senere drifts- og vedlikeholdskostnader med 50 %.

4. Trådløse overvåkingsbroer for gruver og byggeplasser

Ekstern videooverføring fra fjellrike byggeplasser og dagbruddsgruver støttes av retningsbestemt høyforsterkningsytelse. Signalet kan trenge gjennom lette hindringer, og gir stabile og uavbrutt overvåkingssignaler ved tunnelinnganger og skråninger.

5. Signal blindsoneprosjekter i urbane, landlige og fjellrike områder

Antennen forbedrer 4G-signaler i avsidesliggende landsbyer, byer og fjellveier. Når den brukes sammen med repeaterstasjoner, hjelper den med å løse problemer som mobiltelefoner uten nettverkstilgang og posisjoneringstap for kjørebiler.

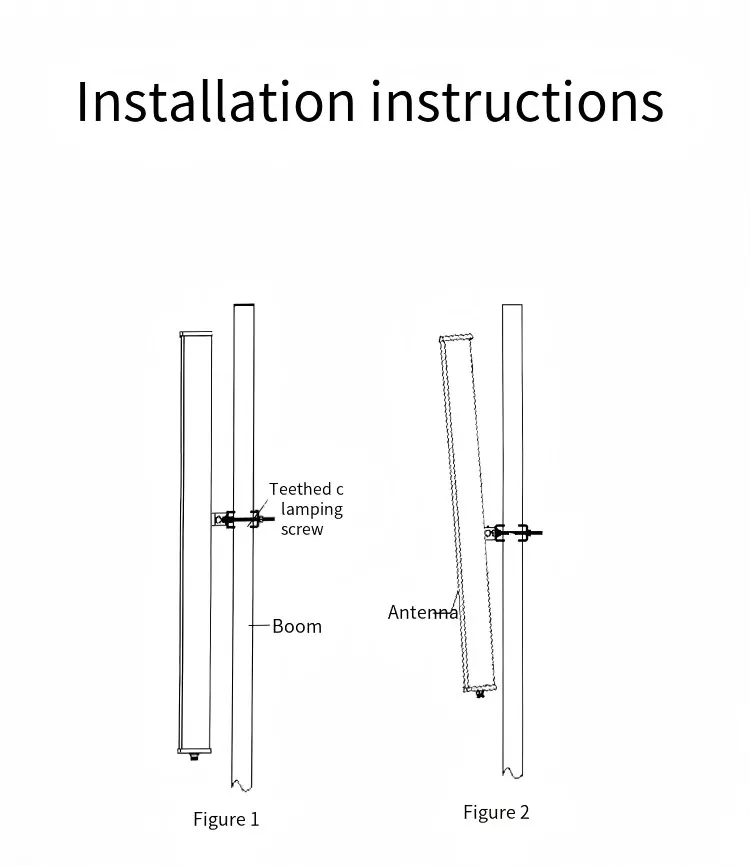

Standardisert installasjonsveiledning

1. Monteringsbrakett for stang: Lås den matchende klemmebraketten i rustfritt stål på kommunikasjonsstangen/røret, og gi rom for opp- og nedjustering;

2. Montering av sektorantennehuset: Sett antennens bakspenne inn i brakettsporet og stram først festeboltene;

3. Strålevinkelkalibrering: Roter antennen horisontalt for å justere med målområdet i henhold til dekningsområdets orientering, og juster nedtiltvinkelen vertikalt for å matche høy og lav dekning;

4. Rf-kabeldokking: Juster N-type-kontakten med basestasjonen/AP-enhetsgrensesnittet og stram den. Pakk inn kontakten med vanntett tape for forsegling.

5. Generell forsterkning og ny inspeksjon: Stram alle bolter igjen, sjekk at antennen ikke er løs og kabelen ikke er trukket, og fullfør utplasseringen utendørs

FAQ Vanlige spørsmål

Q1: Vil sektorantennen bli våt eller skadet når den brukes utendørs i lang tid?

A1: Nei. Hele enheten bruker en IP67 tetningsstruktur i ett stykke. Sømmene på antennedekselet er forseglet med vanntett lim, og RF-kontaktene er utstyrt med vanntett tape. Den har bestått kontinuerlige sprayvanntette tester før den forlater fabrikken og vil ikke lekke under kraftig regn eller høytrykksspyling. Den er egnet for utendørs bruk året rundt.

Q2: Kan frekvensbåndet, strålevinkelen og LOGO til antennen tilpasses?

A2: Ja. Som en kildefabrikk støtter vi tilpasning av båndtrimming, strålevinkeljustering, kabellengde, grensesnitttype og kundemerke LOGO silketrykk på kabinettet i henhold til spesifikke krav, og oppfyller personlig ingeniør- og utenrikshandel OEM-behov.

Spørsmål 3: Er det noen falsk markering av antenneforsterkningen, og kan en testrapport leveres?

A3: Nei. Alle parametere måles i et profesjonelt RF ekkofritt kammer for å unngå falsk merking. Komplette testrapporter for den tilsvarende antennen kan leveres med hver batchforsendelse, og dataene kan verifiseres og spores.

Q4: Hvilket tilbehør er inkludert i et sett med sektorantenner?

A4: Standardkonfigurasjonen inkluderer antenneenheten, monteringsbraketten for stang i rustfritt stål og festebolter. RF-kabler og adaptere kan velges i henhold til kravene. Vennligst informer oss om utstyret du bruker når du legger inn en bestilling, og tilbehøret vil være fullt klargjort.

Spørsmål 5: Hva er minimum bestillingsmengde for utenlandske bestillinger?

A5: For vanlige standardmodeller på lager er minimum bestillingsantall 50 stykker. For OEM-tilpassede modeller er minimumsbestillingsmengden 100 stykker. Prøver kan leveres separat for ytelsestesting.
