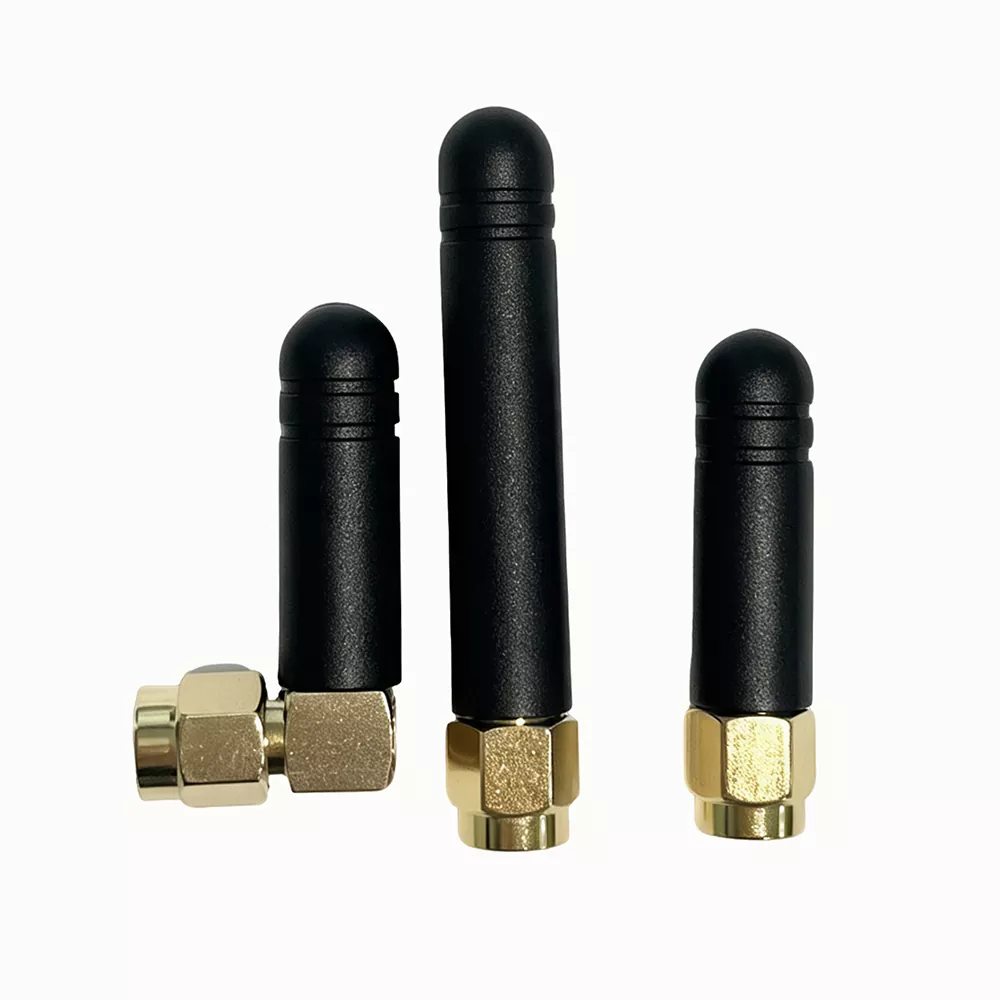

Lora antenne

LoRa Antenna er en 433MHz og 868–920MHz industriell IoT RF ekstern stangantenne designet for langdistanse spredt spektrum kommunikasjon.

Denne antennen er utviklet av Qianmu Communication, og har en delt ekstern stangstruktur som fleksibelt kan installeres på enhetshus, stolper og bokser, og reduserer tap av signalskjerming forårsaket av metallskall, vegger og hovedkort.

Den bruker en støpt ren kobberoscillator i ett stykke og værbestandig PVC-hus, som nøyaktig dekker 433MHz lavbåndet og det globale 868–920MHz ISM-båndet.

Med stabil batch-ytelse er LoRa-antennen egnet for langdistanse laveffekts IoT-nettverksprosjekter.

Arbeidsprinsipp

Qianmu Communication 433/868–920MHz LoRa-antenne bruker en segmentert resonansoscillatordesign kombinert med omnidireksjonell RF-stråling for å oppnå langdistansesignaloverføring og mottak.

Den interne strukturen inkluderer en RF-kontakt, impedanstilpassende oscillator, isolasjonsskjerming og vanntett beskyttelseshus. Alle ytelsesparametere testes av selskapets RF-laboratorium ved hjelp av en vektornettverksanalysator.

1. Dual-Band Segmented Resonance Design

Antennen integrerer to uavhengig tilpassede oscillatorer for 433MHz lavfrekvensbåndet og 868–920MHz ISM-båndet. Den målte fullbånds VSWR er ≤1,3, noe som sikrer stabil resonans over begge frekvensområdene.

Én antenne støtter to vanlige LoRa-kommunikasjonsbånd uten å kreve separat inventar.

2. 360° Omnidireksjonell strålingsdesign

Den symmetriske stavformede oscillatorstrukturen gir jevn horisontal stråling med fluktuasjoner på ≤1dB og reduserer signalblindsoner.

Med samme overføringseffekt er den målte overføringsavstanden i et åpent område 2,8 ganger lengre enn for en innebygd antenne, og støtter multi-veis enhetsnettverk uten signalubalanse.

3. Metallskjerming og anti-interferensstruktur

Kobberskjermringer er integrert i antennebasen for å redusere elektromagnetisk interferens fra gateway-hovedkort, industrimotorer og strømforsyningskabler.

I miljøer med sterk interferens som fabrikker og understasjoner reduseres målt datapakketap med 65 %, noe som sikrer stabil IoT-dataoverføring.

4. Utendørs værbestandig struktur

Antennen har et fortykket PVC vanntett hus med forseglede gummipakninger. Den har bestått 72-timers sykliske aldringstester og regnvannsbestandighetstester fra -40°C til +70°C.

Oscillatoren forblir beskyttet mot oksidasjon, med frekvensavvik innenfor ≤±2MHz, og opprettholder stabil utendørs ytelse.

5. 50Ω standardimpedanstilpasning

Antennen bruker nøyaktig fabrikkimpedansjustering og støtter standard RF-grensesnitt for LoRa-enheter.

Det reduserer signalrefleksjon forårsaket av impedansmistilpasning, senker enhetens overføringseffekt med 12 % og forlenger batterilevetiden.

Kompatibel med støttende enheter

Denne LoRa-antennen har sterk RF-kompatibilitet og kan kobles direkte til de aller fleste lavstrøms iot-kommunikasjonsterminaler uten adaptertilbehør

1. LoRa-kommunikasjonsvert: 433MHz LoRa-gateway, 868/915MHz industriell LoRa-konsentrator, utendørs LoRa-anskaffelsesbasestasjon, trådløs dataoverføringsradio

2. Smarte sensorterminaler: Jordtemperatur- og fuktighetssensor, vannkvalitetsovervåkingssonde, gass-/brannrøykvarsler, væskenivåtrykksamler

3. Industrial Internet of Things (iot) enheter: verksteddatainnsamlingsterminal, produksjonslinje trådløs kanban, lagervareplassering tag-vert

4. Smart bytilbehør: Gatelyskontroller med én lampe, magnetisk parkeringsdetektor, statusmonitor for kumlokk, vert for utendørs sikkerhetsalarm

5. Rf-tilbehørskomponenter: RF-matere, signaleffektdelere, RF-reléforsterkningsmoduler

Standardiserte tekniske spesifikasjoner

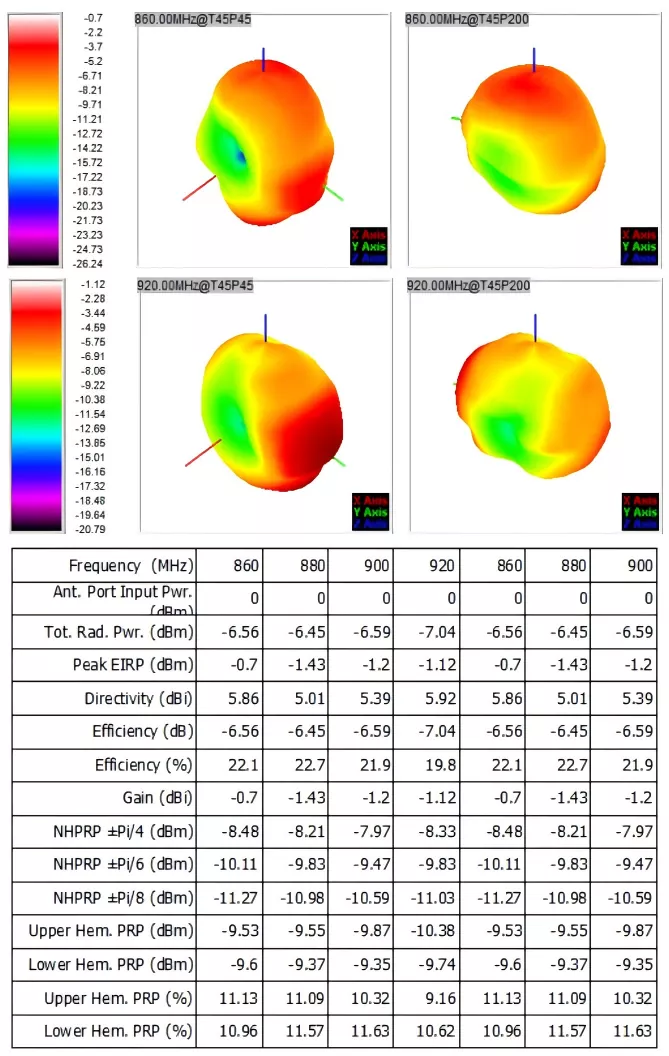

Alle parametere er resultater av interne RF ekkofrie kammertester. Hvert parti med LoRa-antenner leveres med et papirfabrikktestark, som kan brukes til prosjektaksept, eksporttolldeklarasjon, Part A-kvalifikasjonsbekreftelse:

Innkjøpsguide

Mange IoT-kjøpere og FoU-ingeniører velger modeller hovedsakelig basert på pris, noe som kan resultere i utilstrekkelig overføringsavstand, utendørs skader, prosjektomarbeiding og økte kostnader senere.

Når du kjøper Qianmu Communication LoRa-antenne, kan modellen velges i henhold til fire nøkkelfaktorer:

1. Velg I henhold til frekvensbåndkrav

For europeisk eksport og innenlandske kommunale prosjekter foretrekkes 868MHz-båndet. 433MHz-båndet er egnet for innenlandske jordbruksområder og industrielle 433MHz-sensorenheter.

For flerbånds hybridnettverksprosjekter, velg 433/868–920MHz dual-band LoRa eksterne antenner for å støtte forskjellige enheter med én antenne.

2. Velg I henhold til driftsmiljø

For innendørs tørre rom og kontorer kan standardmodeller velges i henhold til bruksforholdene.

For utendørs jordbruksland, kommunale gatelykter og kystmiljøer med høy luftfuktighet eller høyt saltinnhold, velg IP65 vanntette og værbestandige modeller for å hindre vanninntrenging og svikt.

For regioner med minusgrader i nordlige områder, bekreft at produktet støtter lavtemperaturdrift på ≥-40°C.

3. Velg I henhold til overføringsavstandskrav

For kortdistanse innendørsutstyr kan lavforsterkningsantenner velges.

For utendørs overvåkingsapplikasjoner i jordbruksland og parker som dekker flere kilometer, bør høyforsterkede dobbeltbåndsantenner brukes for å redusere gatewayinvesteringer.

4. Velg I henhold til prosjektkrav

For laboratorietesting og kortsiktige prosjekter kan små mengder standardmodeller kjøpes.

For langsiktige storskalaprosjekter som smarte byer og smart landbruk, kan bulktilpasning med skjermtrykte logoer og dedikerte grensesnitt velges for å opprettholde konsistent utstyrsutseende og redusere langsiktige drifts- og vedlikeholdskostnader.

FAQ

Spørsmål 1: Støtter denne eksterne LoRa-antennen både 433MHz og 915MHz frekvensbånd samtidig?

A1: Qianmu Communications eksterne LoRa-antenne dekker hele spekteret av 430-440MHz, 860-930MHz, og er perfekt kompatibel med de vanlige ISM-båndene på 433MHz, 868MHz og 915MHz. En enkelt antenne kan tilpasses LoRa-enheter i forskjellige regioner.

Q2: Kan antennegrensesnittet, husets LOGO og eksportemballasje tilpasses?

A2: Fullstendig tilpassbar. Som kildefabrikken kan vi erstatte ulike typer RF-grensesnitt som SMA/BNC/N/IPEX på forespørsel, støtte silketrykk av kundemerkets LOGO på skallet, tilpasset nøytral engelsk eksportfargeboks, og minimumsbestillingskvantiteten for OEM/ODM-tilpassede bestillinger kan forhandles fleksibelt.

Q3: Hvordan kan vi bekrefte den faktiske overføringsavstanden til den eksterne LoRa-antennen? Kan vi gi de målte dataene?

A3: Ja. Hver batch av LoRa eksterne antenner leveres med en radiofrekvens ekkofri kammertestrapport.
