NFC-antenne

Hva er en NFC-integrert myk antenne? Hva er en aktiv antenne?

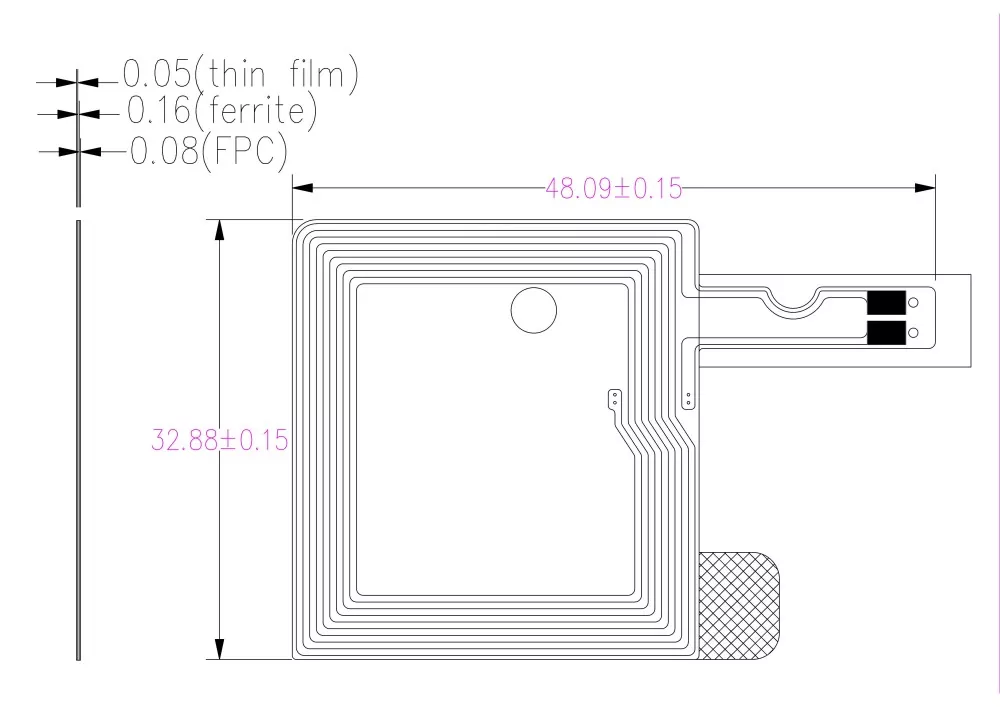

1.1 NFC innebygd myk antenne (FPC fleksibel antenne)

Den innebygde NFC-fleksible antennen (NFC Flexible Printed Circuit Antenna) er en type NFC-antenne produsert på et fleksibelt trykt kretskort (FPC) substrat og designet for å operere på 13,56 MHz frekvensbåndet. Den bruker elektrolytisk kobber som det ledende spolematerialet og vedtar en presisjonsetsingsprosess for å danne tilpassede spolemønstre med spesifikke svinger og geometriske strukturer. Kombinert med en magnetisk ferrittfilm som et isolasjonslag, kan denne fleksible antennen enkelt integreres i elektroniske enheter gjennom 3M lim eller avtrekkbare monteringsløsninger.

Kjernekomponenter:

- FPC-substrat:Et fleksibelt kretskortmateriale som gir lette og bøyelige egenskaper, med en tykkelse fra 0,14–0,27 mm.

- Kobberspiral:Produsert gjennom elektrolytisk kobberetsing, bestemmer spolestrukturen antenneinduktansen og resonansfrekvensytelsen.

- Ferrittlag:Et magnetisk materiale med høy permeabilitet som reduserer metallinterferens, forbedrer magnetfeltisolasjonen og forbedrer retningsevnen for signaloverføring.

- Selvklebende lag:Bruker originale 3M-limmaterialer, som gir pålitelig bindestyrke og utmerket motstand mot høye temperaturer.

- Tilkoblingsmetoder:Støtter ulike tilkoblingsalternativer, inkludert IPEX-terminaler, loddehoder, fjærkontakter og andre tilpassede grensesnitt.

1.2 NFC aktiv antenne

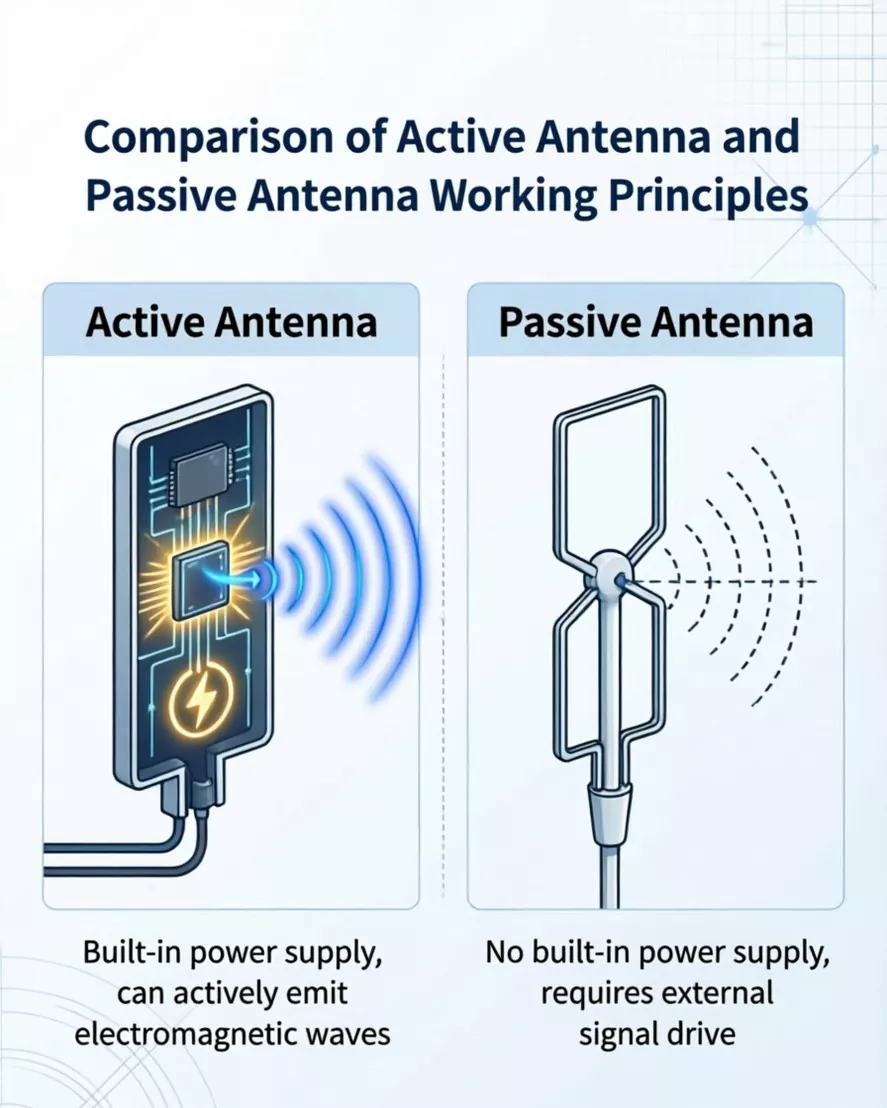

En aktiv NFC-antenne refererer til et antennesystem som, basert på en konvensjonell NFC-antenne, integrerer en aktiv kontaktløs frontend eller signalforsterkning/drivkrets.

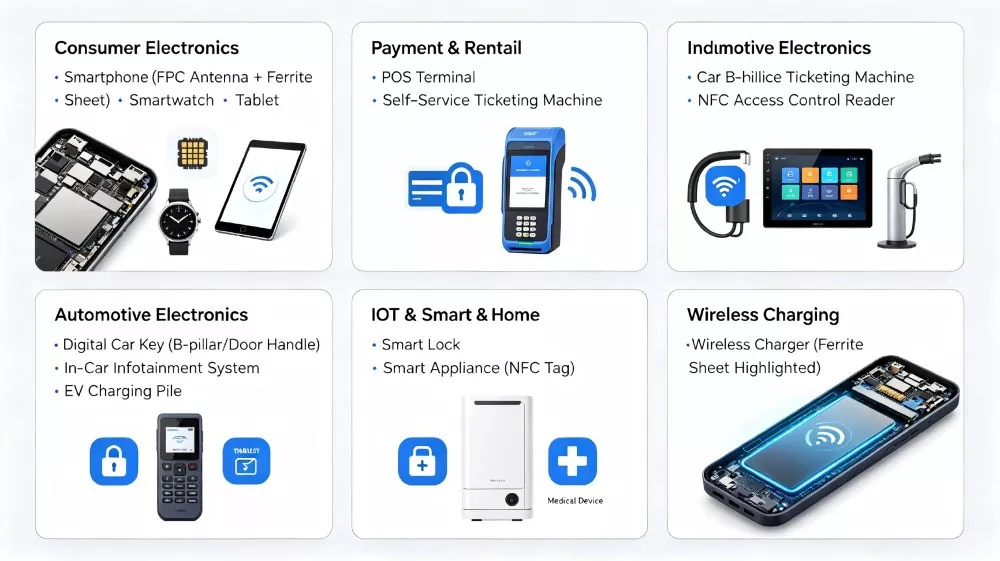

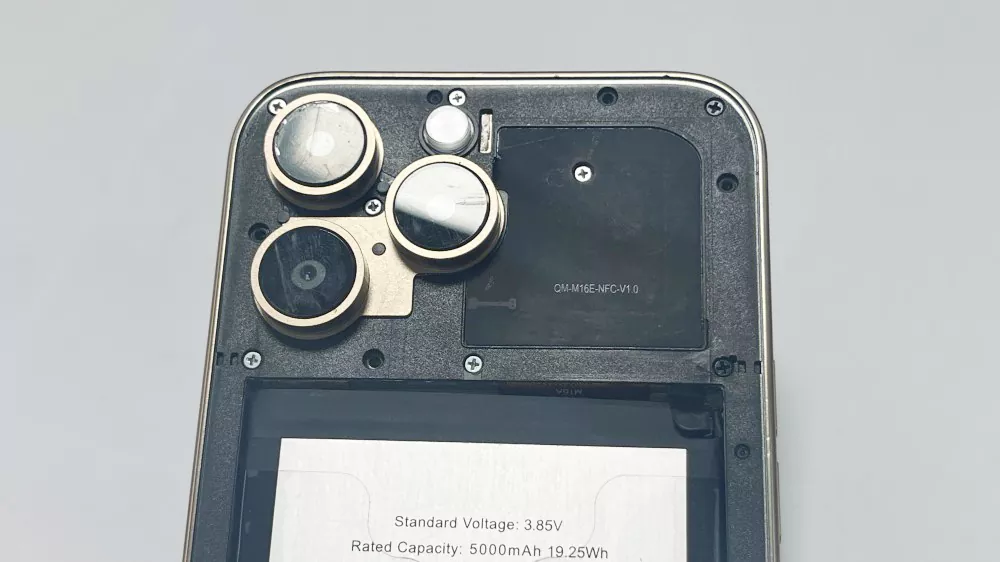

Gjeldende enheter

Hvorfor velge Qianmu Communications NFC-antenne?

1. Ultratynn, fleksibel design - tykkelse så lav som 0,14–0,27 mm, perfekt egnet for ultratynne enheter og fleksible installasjonskrav.

2. Ferrittisolasjonslag - Standard ferritt inkludert, som effektivt skjermer mot interferens fra metalliske miljøer.

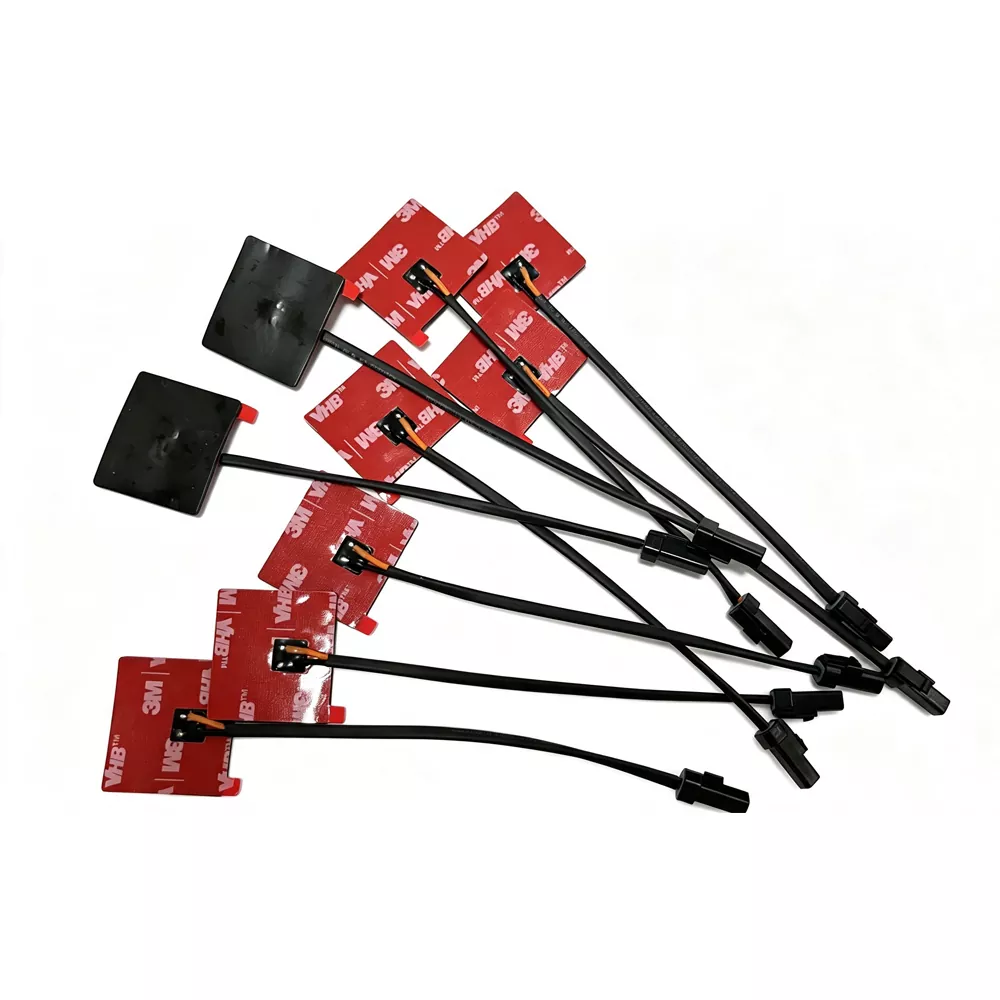

3. Flere installasjonsmetoder - støtter ulike alternativer, inkludert 3M selvklebende bakside (avtakbart lim), IPEX-terminaler og lodding.

4. Drift med bred temperatur - Driftstemperaturområde: -40 ℃ til +85 ℃

5. Fullstendig samsvar med standarder - oppfyller RoHS miljøstandarder

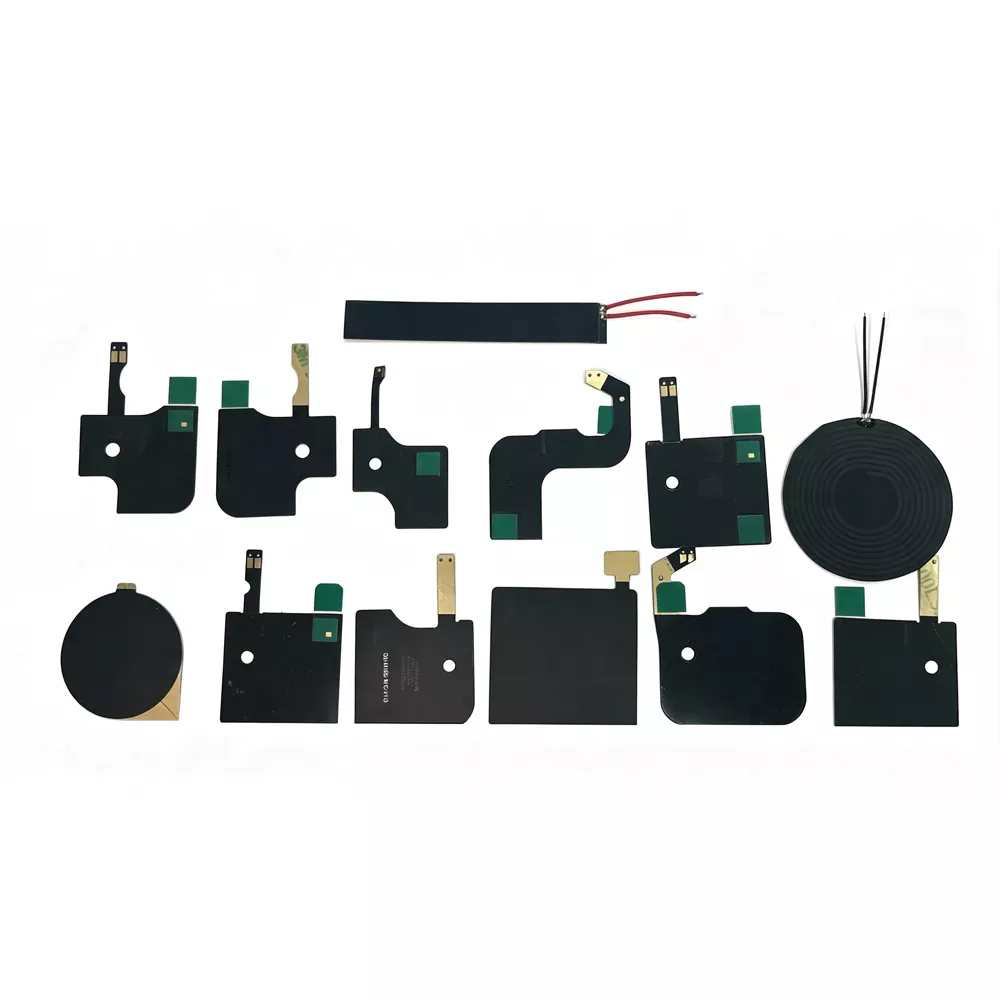

6. Tilpassede tjenester - Fullstendig tilpassbar støtte for dimensjoner, former, spolevendinger, induktansverdier og mer.

7. Rask levering - Rask prøveproduksjon og effektiv masseproduksjonslevering.

8. Profesjonell simuleringsstøtte - Gir elektromagnetiske simuleringer og anbefalinger for optimalisering av hele maskinen.

RF-atferd og vurderinger på systemnivå

Ytelsen til en NFC-antenne avhenger ikke bare av dens grunnleggende elektriske spesifikasjoner, men også av det generelle elektromagnetiske miljøet som skapes av den endelige enhetsstrukturen. Faktorer som materialvalg, intern layout og omkringliggende komponenter kan påvirke antenneeffektiviteten og kommunikasjonsstabiliteten betydelig.

1. Metalldetuning effekt

Når en antenne er installert nær metalliske komponenter, inkludert batterier, skjermede deksler eller mekaniske rammer, kan de induserte virvelstrømmene endre de elektromagnetiske egenskapene og endre resonansfrekvensen. Uten riktig ferrittisolering kan denne avstemmingseffekten forårsake resonansavvik, lavere koblingsytelse og redusert kommunikasjonspålitelighet.

2. Ferrittlagsfunksjon i feltstabilisering

Det magnetiske ferrittlaget gir mer enn interferensbeskyttelse. Den fungerer også som et magnetisk fluksveiledningslag ved å rette magnetfeltet mot den ikke-metalliske siden av antennen. Dette bidrar til å forbedre koblingseffektiviteten, optimalisere signaloverføringen og minimere energitapet i applikasjoner der metallkomponenter er i nærheten.

3. Impedanstilpasningsfølsomhet

NFC-systemer som opererer på 13,56 MHz krever presis impedanstilpasning på grunn av deres følsomhet for endringer i kabinettdesign, limtykkelse og spoledeformasjon. Små variasjoner i mekanisk struktur kan påvirke resonanspunktet og Q-faktorytelsen, noe som gjør innstilling på systemnivå nødvendig etter antenneintegrasjon.

4. Kobling med enhetsarkitektur

Antenneytelsen påvirkes også av de dielektriske egenskapene til omkringliggende materialer, inkludert plasthus, glassdeksler og PCB-stablede strukturer. Materialer med høyere dielektriske konstanter kan introdusere ekstra parasittisk kapasitans, noe som resulterer i smalere båndbredde og redusert kommunikasjonsmargin.

5. Aktiv vs passiv systempåvirkning

For aktive NFC-antennekonfigurasjoner påvirker drivkretsen distribusjonen og styrken til det elektromagnetiske feltet direkte. Selv om denne tilnærmingen kan utvide kommunikasjonsavstanden, øker den også følsomheten for lastendringer og krever mer presis kontroll av jording, skjerming og generell systemdesign.

Tekniske spesifikasjoner

Sammenlignet med jevnaldrende: Qianmu Communications' differensierende fordeler

Installasjonsveiledning

Installasjon med klebende bakside (FPC fleksibel antenne)

Dette er den mest brukte installasjonsmetoden for NFC-antenne:

Installasjonstrinn:

1. Rengjør overflaten - Bruk en alkoholserviett til å rengjøre installasjonsområdet (den indre overflaten av enhetens kabinett eller batterioverflaten), og sørg for at den er fri for olje og støv.

2. Trekk av utløserforingen - fjern forsiktig den 3M-klebende beskyttelsesfilmen fra baksiden av antennen.

3. Justering og plassering - Juster antennen med det angitte installasjonsstedet, og sørg for at spoleområdet er uhindret.

4. Trykk fast og jevnt - fra midten mot kantene for å eliminere luftbobler.

5. Herding og venting - La stå i 24 timer for å oppnå optimal bindestyrke.

Installasjonsmerknader:

Kundeanmeldelser

"Den innebygde NFC myke antennen fra Qianmu Communications har vist stabil ytelse i vår nye smarttelefonmodell, og oppnår et leseområde på 85 mm. Ferrittlaget skjermer effektivt mot batteriinterferens, og kvalitetskonsistensen over masseproduksjon er utmerket." - Merkevareprodusent, Shenzhen Junge Technology Co., Ltd.

"De aktive NFC-antennene som brukes i POS-terminaler krever høy pålitelighet og sterke RF-felt. Qianmu Communications produkter har bestått vår strenge EMVCo-testing og vi har allerede kjøpt over 300 000 enheter." – Guangzhou Zhonghaida Satellite Navigation Technology Co., Ltd. Produsent av betalingsterminaler

FAQ

Q1: Hva er driftsfrekvensen til den innebygde myke antennen i NFC?

A: NFC opererer i det internasjonalt standardiserte 13,56 MHz ±7 kHz frekvensbåndet, som vanligvis brukes i nærfeltskommunikasjonssystemer for trådløs dataoverføring med kort rekkevidde.

Q2: Hva er den typiske leseavstanden?

A: Kommunikasjonsrekkevidden er vanligvis begrenset til noen få centimeter, vanligvis rundt 5–8 cm, avhengig av antennedesign, enhetsstruktur og installasjonsforhold.

Q3: Når kreves en NFC-antenne med ferrittkjerne?

A: Når antennen må installeres på overflaten av et batteri, nær en metallkapsling eller i et miljø med metalliske komponenter, er det viktig å bruke en antenne utstyrt med et ferrittlag. Ferrittlaget kan effektivt isolere omvendt virvelstrømsinterferens forårsaket av metall.

Q4: Hva er forskjellen mellom en NFC innebygd myk antenne og en aktiv antenne?

A: Den innebygde passive antennen er en passiv komponent som er avhengig av magnetfeltinduksjonen fra leseren/skriveren for å fungere, noe som gjør den egnet for standard NFC-applikasjoner. Den aktive antennen integrerer signalforsterkning og drivkretser, slik at den aktivt kan generere et sterkere RF-felt, noe som gjør den ideell for scenarier som betalingsterminaler som krever et mer robust signal.

Q5: Kan det tilpasses i størrelse og form?

A: Ja, Qianmu Communications støtter tilpassede design i alle størrelser, inkludert rektangulære, sirkulære og uregelmessige former.

Q6: Hvilket induktansområde brukes vanligvis?

A: Typiske design faller innenfor et induktansområde på omtrent 1–2 μH, avhengig av tuning og impedanstilpasningskrav.

Q7: Hva er vanlige installasjonsmetoder?

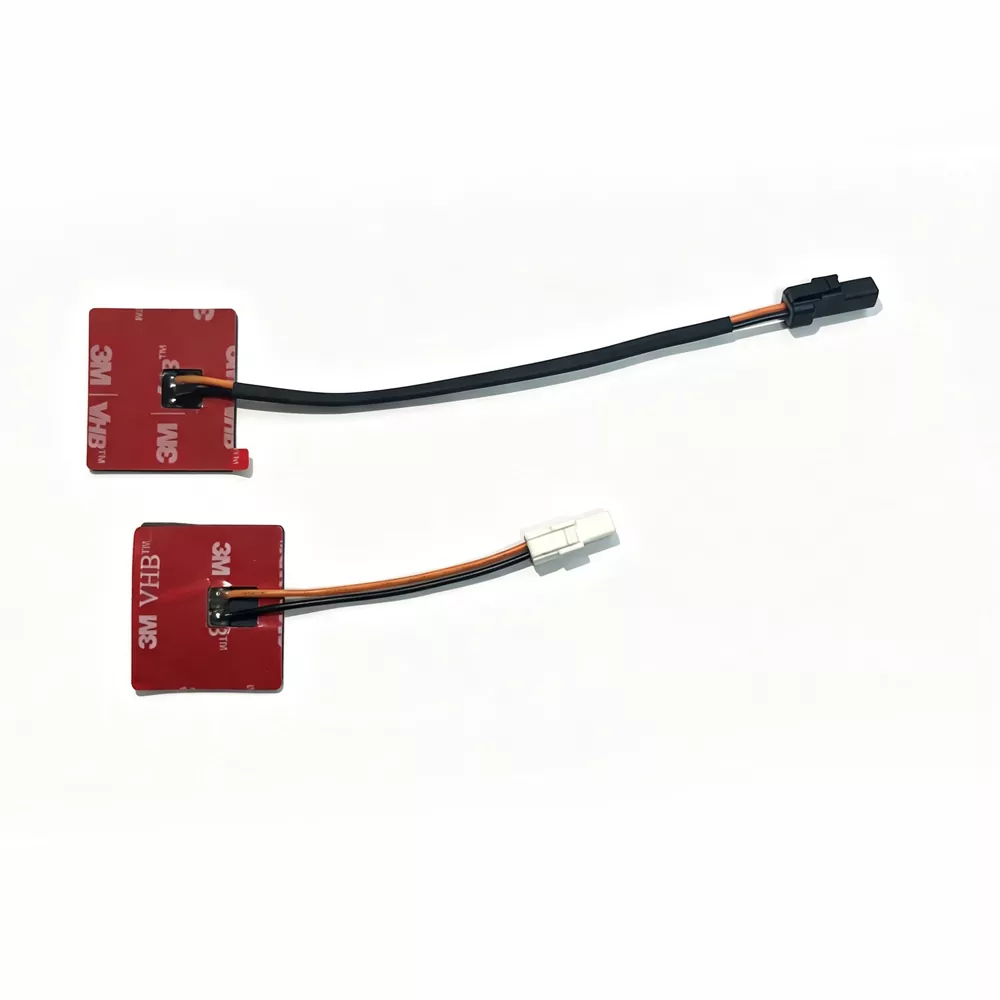

A: Det er tre hovedinstallasjonsmetoder: ① 3M selvklebende bakside (FPC fleksibel antenne - mest brukt); ② IPEX-kontakt (plugg-in-type); ③ Loddeinstallasjon.

Q8: Er Qianmu Communication en forhandler eller en fabrikk?

A: Qianmu Communications er en produsent som integrerer FoU, produksjon og salg. Vi eier vår egen fabrikk og har en komplett produksjonslinje samt et robust kvalitetskontrollsystem - langt fra å være bare et handelsselskap.
