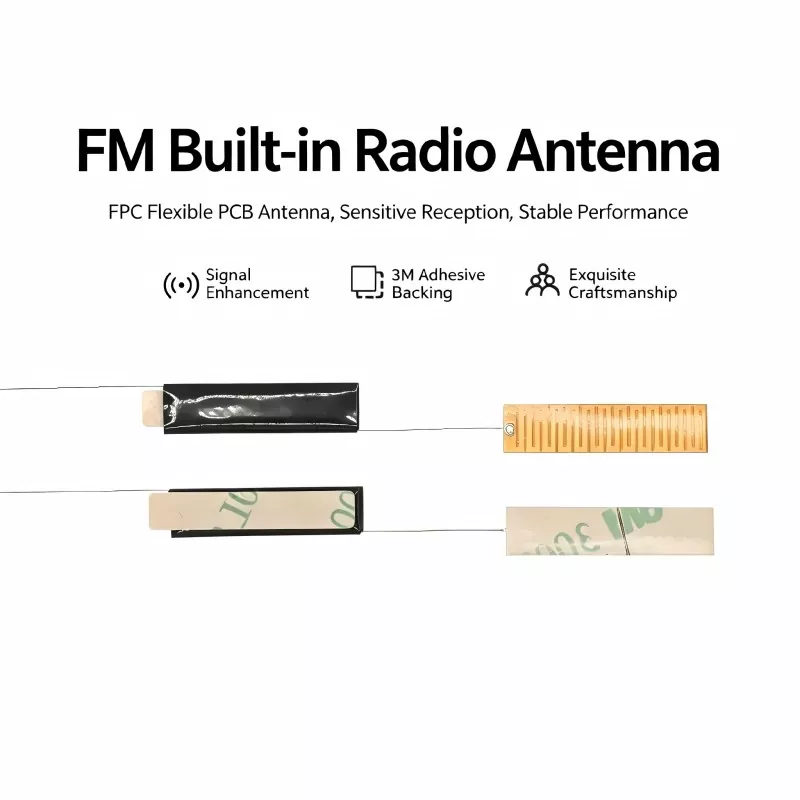

QianmuutviklerInnebygd FM-radioantennefor produsenter som trenger pålitelig FM-mottak i kompakte elektroniske produkter. Designet rundt praktiske integreringskrav, kan denne interne antenneløsningen hjelpe lydenheter med å oppnå stabil radioytelse samtidig som den sparer installasjonsplass og opprettholder et rent utvendig design.
FM-radio er fortsatt en viktig funksjon i mange billydsystemer, bærbare radioer, Bluetooth-høyttalere, smarte lydprodukter og forbrukerelektronikk. Men å legge til FM-mottak til en kompakt enhet krever mer enn bare å koble en antenne til mottakeren. Antennedimensjoner, ferrittmateriale, spolevikling, installasjonssted, kabelføring og omgivende elektroniske komponenter kan alle påvirke mottakskvaliteten. En innebygd FM-radioantenne gir produsenter et kompakt alternativ til tradisjonelle eksterne antenner. Denne artikkelen forklarer dets arbeidsprinsipp, designfordeler, applikasjonsverdi, viktige kjøpshensyn og praktiske integreringsmetoder.
Innholdsfortegnelse
Hva bør produsenter vite om innebygde FM-antenner?
Hvordan er en innebygd FM-radioantenne utformet?
Hvorfor er design av intern antenne viktig?
Hvilke produkter kan bruke en innebygd FM-antenne?
Hvilke faktorer påvirker ytelsen til FM-mottak?
Hvilke spesifikasjoner bør kjøpere sammenligne?
Hvordan kan ingeniører integrere antennen i et produkt?
Hva bør du se etter hos en FM-antenneleverandør?
Vanlige spørsmål om innebygd FM-radioantenne
Er en innebygd FM-radioantenne riktig for produktet ditt?
Hva bør produsenter vite om innebygde FM-antenner?
En innebygd FM-antenne er en intern mottakerkomponent designet for å fange opp FM-kringkastingssignaler uten å kreve en konvensjonell ekstern teleskopantenne. Den er installert inne i produkthuset og koblet til FM-mottakerkretsen gjennom en ledning, pinne eller annet elektrisk grensesnitt.
For mange kommersielle produkter tilbyr intern installasjon en viktig balanse mellom RF-funksjonalitet og industriell design. I stedet for å la en antenne strekke seg utenfor kabinettet, kan produsenter plassere mottakskomponenten inne i den tilgjengelige plassen.
En ferrittkjernekonstruksjon brukes ofte for kompakte FM-mottaksapplikasjoner. Ferrittmaterialet hjelper til med å konsentrere magnetisk fluks rundt spolen, mens den viklede lederen konverterer den elektromagnetiske energien til et elektrisk signal som kan behandles av mottakerkretsen.
Antennen blir derfor en del av det totale RF-systemet i stedet for et isolert tilbehør. Ytelsen avhenger av både dens egne elektriske egenskaper og miljøet den opererer i.
Hvordan er en innebygd FM-radioantenne utformet?
Utformingen av en intern FM-antenne starter normalt med målfrekvensområdet og tilgjengelig installasjonsplass. Ingeniører bestemmer deretter passende ferrittdimensjoner, viklingsstruktur, ledningsspesifikasjoner, tilkoblingsmetode og mekanisk konfigurasjon.
Ferrittkjerne
Ferrittkjernen er en viktig del av den magnetiske mottaksstrukturen. Dens materialegenskaper og fysiske dimensjoner påvirker hvor effektivt antennen samhandler med det omgivende elektromagnetiske feltet.
Presisjonsspole
Kobbertråden vikles rundt ferrittkjernen i henhold til definerte elektriske krav. Viklekonsistens er viktig fordi variasjoner kan påvirke de elektriske egenskapene til individuelle antenneenheter.
Tilkoblingsstruktur
Avhengig av vertsenheten kan antennen bruke forskjellige kabel-, pin- eller kontaktkonfigurasjoner. En passende koblingsstruktur forenkler monteringen og reduserer unødvendige modifikasjoner på kundens PCB.
Mekanisk konfigurasjon
Dimensjoner må vurderes på et tidlig prosjekteringsstadium. En antenne som fungerer bra elektrisk kan fortsatt være uegnet hvis den ikke får plass i det tiltenkte kabinettet eller forstyrrer andre komponenter.
Hvorfor er design av intern antenne viktig?
Moderne elektroniske enheter blir mindre samtidig som de inneholder flere funksjoner. Dette skaper et utfordrende miljø for RF-komponenter fordi verdifull intern plass deles av batterier, PCB-er, høyttalere, prosessorer, strømkretser og mekaniske strukturer.
En riktig utformet intern antenne kan tilby flere praktiske fordeler:
- Plassoptimalisering:Antennen er installert inne i produktet i stedet for å kreve ekstern monteringsplass.
- Forbedret produktutseende:Ingen lang teleskopantenne er nødvendig for daglig drift.
- Mekanisk beskyttelse:Intern plassering reduserer eksponering for utilsiktet bøyning eller fysisk påvirkning.
- Fleksibel integrasjon:Tilpassede dimensjoner kan romme forskjellige skapoppsett.
- Konsekvent montering:En definert intern monteringsposisjon kan støtte standardisert produksjon.
- Anvendelsesallsidighet:Det samme grunnleggende antennekonseptet kan tilpasses ulike elektroniske produkter.
Disse fordelene er spesielt relevante for produsenter som ønsker å kombinere FM-radio med moderne trådløse og digitale funksjoner i et kompakt hus.
Hvilke produkter kan bruke en innebygd FM-antenne?
Bruksområdet er bredere enn tradisjonelle frittstående radioer. Så lenge det elektroniske systemet inkluderer en FM-mottaksfunksjon og gir et passende installasjonsmiljø, kan en intern antenne vurderes.
| Søknad | Typisk krav | Fordel med intern antenne |
|---|---|---|
| Bilstereo | Stabil FM-mottak i en kompakt kontrollenhet | Skjult installasjon |
| Bluetooth-høyttalere | FM-funksjon kombinert med trådløs lyd | Plasseffektiv design |
| Bærbare radioer | Kompakt hus og bærbar betjening | Reduserte eksterne komponenter |
| Vekkerklokker | Integrert FM-radiofunksjon | Rent produktutseende |
| Smart lydutstyr | Flere funksjoner inne i ett kabinett | Fleksibel innvendig plassering |
| Spesialiserte mottakere | Applikasjonsspesifikk RF-integrasjon | Tilpassbar konfigurasjon |
Hvilke faktorer påvirker ytelsen til FM-mottak?
Å velge en antenne med riktig nominell frekvens er bare det første trinnet. Ytelse i den virkelige verden kan påvirkes av flere tilleggsfaktorer.
1. Installasjonssted
Antennen bør plasseres der den kan motta RF-signalet effektivt. Installering ved siden av store ledende komponenter eller høystøykretser kan redusere praktisk ytelse.
2. PCB-oppsett
PCB-en kan påvirke antennens elektromagnetiske miljø. Ingeniører bør vurdere avstanden mellom antennen og prosessorene, bytte strømforsyninger, høyhastighetsgrensesnitt og andre potensielle interferenskilder.
3. Innkapslingsmateriale
Plast og ikke-ledende hus gir generelt et annet RF-miljø enn metallkapslinger. Det endelige huset bør derfor inkluderes i prototypetesting.
4. Kabelføring
Antenneledningen bør føres forsiktig og holdes unna unødvendige kilder til elektrisk støy. Konsekvent kabelføring kan også bidra til å opprettholde repeterbar produksjonsytelse.
5. Mottakers følsomhet
En antenne kan ikke kompensere for hver begrensning i mottakskretsen. Antenneegenskaper og mottakerytelse bør evalueres sammen under produktutvikling.
Hvilke spesifikasjoner bør kjøpere sammenligne?
Når de anskaffer en FM-antenne, bør innkjøpsteam lage et teknisk spesifikasjonsark før de ber om tilbud. Dette gjør leverandørsammenligning mer meningsfylt og reduserer risikoen for å velge en komponent kun basert på pris.
| Spesifikasjon | Anbefalt evaluering | Innkjøpsbetydning |
|---|---|---|
| Frekvensområde | Bekreft kompatibilitet med det nødvendige FM-båndet | Viktig |
| Ferritt materiale | Vurder materiale og konsistens | Høy |
| Spolevikling | Sjekk viklingens nøyaktighet og repeterbarhet | Høy |
| Dimensjoner | Match den tilgjengelige interne plassen | Viktig |
| Ledningslengde | Bekreft PCB og monteringskrav | Medium |
| Kobling | Kontroller elektrisk og mekanisk kompatibilitet | Høy |
| Temperaturområde | Match driftsmiljøet | Middels til høy |
| Tilpasning | Finn ut om OEM-spesifikasjoner støttes | Høy |
For volumproduksjon bør kjøpere også vurdere prøvegodkjenningsprosedyrer, innkommende inspeksjon, produksjonskonsistens, emballasje, ledetid og teknisk støtte.
Hvordan kan ingeniører integrere antennen i et produkt?
En vellykket antenneintegrasjonsprosess bør begynne før det endelige kabinettet fryses. Tidlig koordinering mellom antenneleverandøren, PCB-ingeniøren, maskiningeniøren og produktprodusenten kan forhindre kostbare redesign.
- Definer RF-kravet:Etabler mål FM-frekvensområdet og mottakerarkitekturen.
- Reserver installasjonsplass:Identifiser en antenneplassering før du fullfører den mekaniske layouten.
- Gi tegninger:Del tilgjengelige dimensjoner og tilkoblingskrav med antenneprodusenten.
- Utvikle prøver:Evaluer tilpassede antenneprototyper i det tiltenkte produktet.
- Test hele sammenstillingen:Mål mottak under realistiske driftsforhold.
- Fullfør produksjonsspesifikasjoner:Låsdimensjoner, viklingsparametere, kabler, koblinger og inspeksjonskriterier.
Prototypetesting er spesielt viktig fordi antenneytelsen målt utenfor produktet kanskje ikke representerer ytelsen etter at antennen er installert inne i det endelige huset.
Hva bør du se etter hos en FM-antenneleverandør?
En passende leverandør bør kunne tilby mer enn en katalogkomponent. For OEM- og ODM-prosjekter kan teknisk kommunikasjon og tilpasningsevne være like viktig som den grunnleggende antennespesifikasjonen.
Når du vurderer en produsent eller leverandør av en kinesisk antenne, bør du vurdere følgende:
- Erfaring med å produsere FM og andre RF-antennekomponenter.
- Evne til å tilpasse ferrittkjernedimensjoner og viklingsstrukturer.
- Stabil kontroll av spolevikling og komponentmontering.
- Evne til å tilpasse kabler, pinner og kontakter.
- Prøveutvikling før masseproduksjon.
- Tydelige tekniske tegninger og produktspesifikasjoner.
- Kvalitetskontrollprosedyrer for produksjonspartier.
- Responsiv kommunikasjon under produktutvikling.
Qianmu fokuserer på antenneutvikling og produksjon for forskjellige elektroniske applikasjoner. Den tilpassede tilnærmingen lar kundene diskutere frekvenskrav, installasjonsdimensjoner, tilkoblingsmetoder og andre prosjektspesifikke parametere før de ferdigstiller en produksjonsløsning.
Vanlige spørsmål om innebygd FM-radioantenne
Kan en innebygd FM-radioantenne erstatte en ekstern teleskopantenne?
For mange kompakte elektroniske produkter kan en intern antenne brukes i stedet for en tradisjonell teleskopantenne. Det endelige valget avhenger imidlertid av mottakerdesign, produktstruktur, tilgjengelig installasjonsplass og nødvendig mottaksytelse.
Hvilket FM-frekvensområde støttes vanligvis?
Mange kommersielle FM-radioapplikasjoner opererer innenfor området 88–108 MHz. Den nøyaktige antennedesignen bør tilpasses det nødvendige frekvensområdet og mottakskretsen.
Kan antennen tilpasses for et lite kabinett?
Ja. Tilpasning kan adressere ferrittdimensjoner, spolestruktur, ledningslengde, terminalkonfigurasjon og andre mekaniske krav. Prototypetesting anbefales når installasjonsplassen er svært begrenset.
Påvirker antenneplassering radiomottak?
Ja. Plassering kan ha betydelig effekt. Nærliggende metallkomponenter, strømkretser, prosessorer, PCB-spor, batterier og kabler kan endre det elektromagnetiske miljøet rundt antennen.
Bør en antenne testes inne i det ferdige produktet?
Ja. Testing av antennen inne i selve kabinettet gir mer realistisk informasjon om endelig mottaksytelse enn å teste antennen som en uavhengig komponent.
Hvorfor velge en tilpasset antenne i stedet for en standardmodell?
En tilpasset modell kan utformes rundt de spesifikke dimensjonene, mottakergrensesnittet, installasjonsstedet og mekaniske begrensninger for produktet. Dette kan gjøre integrasjonen enklere og redusere behovet for strukturelle modifikasjoner.
Er en innebygd FM-radioantenne riktig for produktet ditt?
For moderne elektroniske produkter der plass, utseende, pålitelighet og RF-funksjonalitet må eksistere side om side, kan en innebygd antenne gi et praktisk alternativ til konvensjonelle eksterne design. Suksessen avhenger av den komplette konstruksjonsprosessen, inkludert ferrittvalg, spolevikling, frekvenskrav, PCB-design, installasjonsposisjon, kapslingsstruktur og sluttprodukttesting.
Qianmu leverer tilpassede innebygde FM-radioantenneløsninger for produsenter som utvikler lydutstyr, bilelektronikk, bærbare radioer, Bluetooth-høyttalere og andre FM-aktiverte enheter. Hvis du har et spesifikt frekvensområde, kapslingsstørrelse, kabelkrav eller mottakergrensesnitt,kontakt ossfor å diskutere prosjektet ditt og utvikle en antennekonfigurasjon som passer dine produktkrav.
